申请日2014.08.12
公开(公告)日2016.03.30
IPC分类号C02F1/44; C02F9/04
摘要

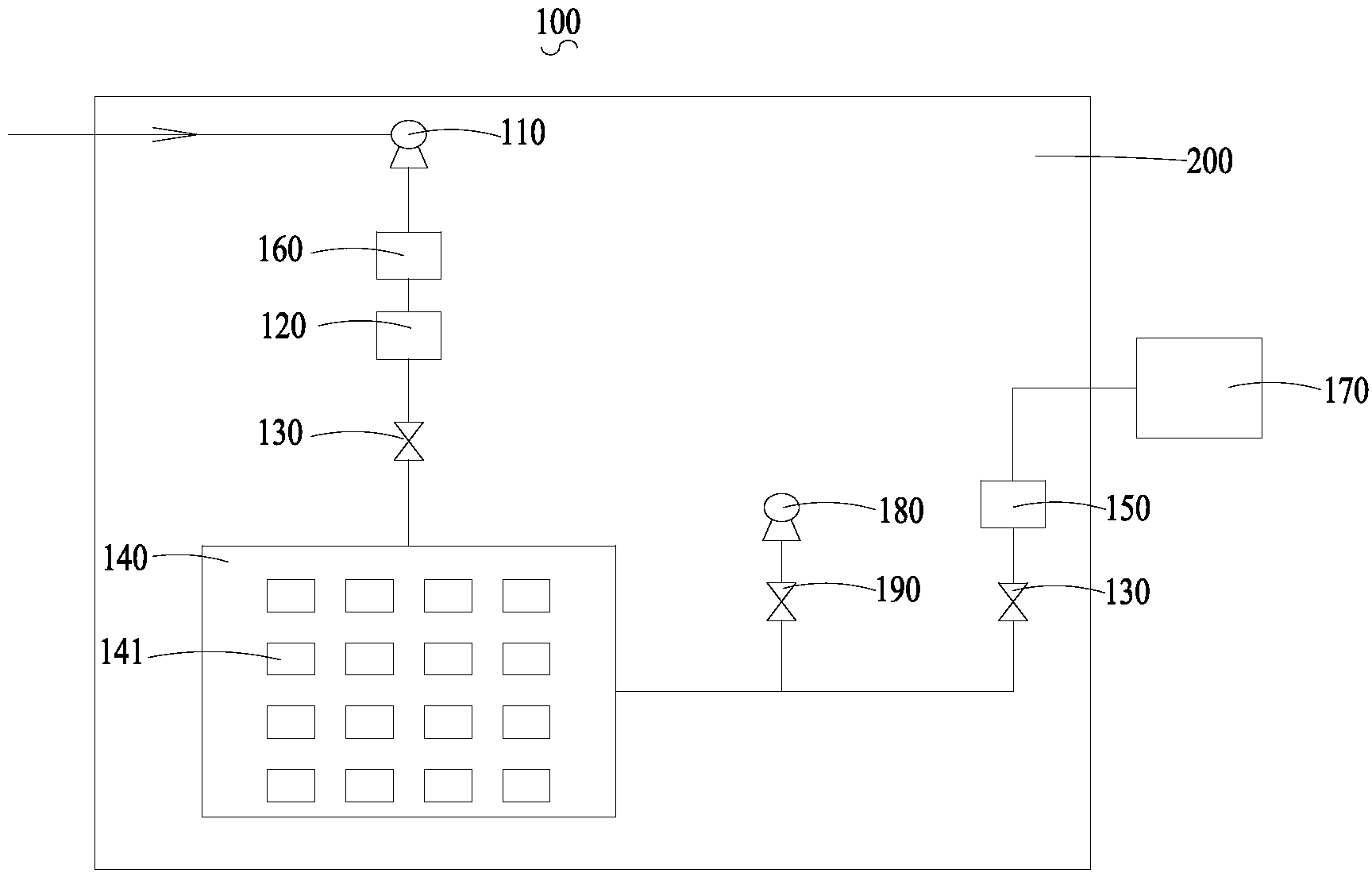

本发明提供了一种膜过滤水处理设备，包括水泵、管道、膜组件单元、控制仪表、控制模块和安装支架，水泵通过管道与膜组件单元的进水口连通，膜组件单元的进水口与出水口处的管道上分别安装有控制阀和控制仪表，控制模块与水泵电连接，控制模块用于控制水泵运行，水泵、膜组件单元与控制模块分别安装到安装支架上，安装支架、水泵、膜组件单元和控制模块组成一个整体，实现膜过滤水处理设备占地面积小、自动化程度高的目的。
权利要求书
1.一种膜过滤水处理设备，其特征在于：
包括水泵、管道、膜组件单元、控制仪表、控制模块和安装支架;
所述水泵通过所述管道与所述膜组件单元的进水口连通;
所述膜组件单元的进水口与出水口处的管道上分别安装有控制阀和所述控制仪表;
所述控制模块与所述水泵电连接，所述控制模块用于控制所述水泵运行;
所述水泵、所述膜组件单元与所述控制模块分别安装到所述安装支架上，所述安装支架、所述水泵、所述膜组件单元和所述控制模块组成一个整体。
2.根据权利要求1所述的膜过滤水处理设备，其特征在于：
所述膜组件单元包括多个膜组件，多个所述膜组件之间通过所述管道连通，且相邻两个所述膜组件之间存在预设距离。
3.根据权利要求2所述的膜过滤水处理设备，其特征在于：
还包括离子交换床;
所述离子交换床安装到所述水泵与所述膜组件单元之间，且所述离子交换床位于所述安装支架的外侧，所述离子交换床通过所述管道与所述膜组件单元的进水口连通。
4.根据权利要求3所述的膜过滤水处理设备，其特征在于：
还包括前置水处理器;
所述前置水处理器安装在所述安装支架上，且所述前置水处理器位于所述水泵与所述离子交换床之间，未处理的水经由所述前置水处理器处理后通过所述离子交换床流入所述膜组件单元中。
5.根据权利要求2所述的膜过滤水处理设备，其特征在于：
还包括杀菌器;
所述杀菌器通过所述管道与所述膜组件单元的出水口连通。
6.根据权利要求5所述的膜过滤水处理设备，其特征在于：
还包括后置水处理器;
所述后置水处理器安装到所述安装支架的外侧，且所述后置水处理器通过 所述管道与所述杀菌器连通，经由所述膜组件单元处理过的水通过所述杀菌器流入所述后置水处理器中。
7.根据权利要求2所述的膜过滤水处理设备，其特征在于：
还包括化学清洗泵、化学清洗控制阀和多个传感器;
所述化学清洗泵通过所述管道与所述膜组件单元的出水口连通，所述化学清洗控制阀安装到所述化学清洗泵与所述膜组件单元之间的所述管道上，所述化学清洗控制阀与所述控制模块电连接，所述化学清洗泵与所述控制模块电连接，所述控制模块控制所述化学清洗泵运行与停止;
所述控制阀与所述化学清洗控制阀上分别安装所述传感器，所述传感器与所述控制模块电连接，所述控制模块通过所述传感器控制所述控制阀和所述化学清洗控制阀的开启和关闭。
8.根据权利要求7所述的膜过滤水处理设备，其特征在于：
所述控制模块上设置有安全按钮，所述安全按钮控制所述水泵与所述化学清洗泵立即停止工作。
9.根据权利要求1所述的膜过滤水处理设备，其特征在于：
所述膜组件单元的数量为多个;
多个所述膜组件单元通过所述管道并联或串联连接，且相邻两个所述膜组件单元之间存在预设距离。
10.根据权利要求1至9任一项所述的膜过滤水处理设备，其特征在于：
所述管道由塑料或不锈钢制成。
说明书
膜过滤水处理设备
技术领域
本发明涉及水处理设备技术领域，特别是涉及一种集成化的膜过滤水处理设备。
背景技术
一般地，膜过滤水处理系统主要由前置处理、内压或外压式膜组件、安装架、水泵、阀门、管道、后置处理和控制模块等组成。这些水处理系统都是按照工程项目施工要求，单独设计完成。这种结构存在占地面积大，自动化程度低、操作维护复杂等缺陷。因此，设计一种集成的、连续的、模块化的、适用于工业规模化制造的膜过滤水处理系统是非常有必要的。
发明内容
基于此，有必要针对膜过滤水处理系统占地面积大、自动化程度低等问题，提供一种集成化、模块化的膜过滤水处理设备。上述目的通过下述技术方案实现：
一种膜过滤水处理设备，包括水泵、管道、膜组件单元、控制仪表、控制模块和安装支架;
所述水泵通过所述管道与所述膜组件单元的进水口连通;
所述膜组件单元的进水口与出水口处的管道上分别安装有控制阀和所述控制仪表;
所述控制模块与所述水泵电连接，所述控制模块用于控制所述水泵运行;
所述水泵、所述膜组件单元与所述控制模块分别安装到所述安装支架上，所述安装支架、所述水泵、所述膜组件单元和所述控制模块组成一个整体。
上述目的还可以通过下述技术方案进一步实现。
在其中一个实施例中，所述膜组件单元包括多个膜组件，多个所述膜组件之间通过所述管道连通，且相邻两个所述膜组件之间存在预设距离。
在其中一个实施例中，所述膜过滤水处理设备还包括离子交换床;
所述离子交换床安装到所述水泵与所述膜组件单元之间，且所述离子交换床位于所述安装支架的外侧，所述离子交换床通过所述管道与所述膜组件单元的进水口连通。
在其中一个实施例中，所述膜过滤水处理设备还包括前置水处理器;
所述前置水处理器安装在所述安装支架上，且所述前置水处理器位于所述水泵与所述离子交换床之间，未处理的水经由所述前置水处理器处理后通过所述离子交换床流入所述膜组件单元中。
在其中一个实施例中，所述膜过滤水处理设备还包括杀菌器;
所述杀菌器通过所述管道与所述膜组件单元的出水口连通。
在其中一个实施例中，所述膜过滤水处理设备还包括后置水处理器;
所述后置水处理器安装到所述安装支架的外侧，且所述后置水处理器通过所述管道与所述杀菌器连通，经由所述膜组件单元处理过的水通过所述杀菌器流入所述后置水处理器中。
在其中一个实施例中，所述膜过滤水处理设备还包括化学清洗泵、化学清洗控制阀和多个传感器;
所述化学清洗泵通过所述管道与所述膜组件单元的出水口连通，所述化学清洗控制阀安装到所述化学清洗泵与所述膜组件单元之间的所述管道上，所述化学清洗控制阀与所述控制模块电连接，所述化学清洗泵与所述控制模块电连接，所述控制模块控制所述化学清洗泵运行与停止;
所述控制阀与所述化学清洗控制阀上分别安装所述传感器，所述传感器与所述控制模块电连接，所述控制模块通过所述传感器控制所述控制阀和所述化学清洗控制阀的开启和关闭。
在其中一个实施例中，所述控制模块上设置有安全按钮，所述安全按钮控制所述水泵与所述化学清洗泵立即停止工作。
在其中一个实施例中，所述膜组件单元的数量为多个;
多个所述膜组件单元通过所述管道并联或串联连接，且相邻两个所述膜组件单元之间存在预设距离。
在其中一个实施例中，所述管道由塑料或不锈钢制成。
本发明的有益效果是：
本发明的膜过滤水处理设备，结构设计简单合理，通过集成化、模块化的结构设计理念，将膜组件单元、水泵和控制模块安装在一个安装支架上，组成一个整体，在保证出水质量的同时，优化膜过滤水处理设备的组成与控制方式，实现膜过滤水处理设备占地面积小、自动化程度高的目的，并且本发明的膜过滤水处理设备适用面广，使用方便灵活，便于搬运，且工艺优化，集成度高，便于规模化生产。
