申请日2017.10.17
公开(公告)日2018.03.09
IPC分类号B08B9/027; B08B13/00
摘要
本发明公开了一种污水管道管接头处内壁清理装置，包括装置本体，装置本体设置支撑架，支撑架的上方设置基座，基座的上方设置清洗腔，支撑架的中间位置设置密封连接板，密封连接板的内部设置过度仓，过度仓的上方设置清理插管，刷毛的外侧安装管接头，装置本体设置夹持板，夹持板的上方设置连接杆，连接杆的顶部设置横梁;本发明结构简单，通过装置本体的作用能够循环使用清洗水对管接件的内壁进行清洗，在清洗的时候管接件做上下运动，其内部的刷毛一直转动，通过两种运动方式相互配合工作，清理的效果好，而且装置本体上使用的时候通过联动的方式使操作步骤减少，降低了工作强度，有效的提高了工作效率，使用方便，实用性强。
权利要求书

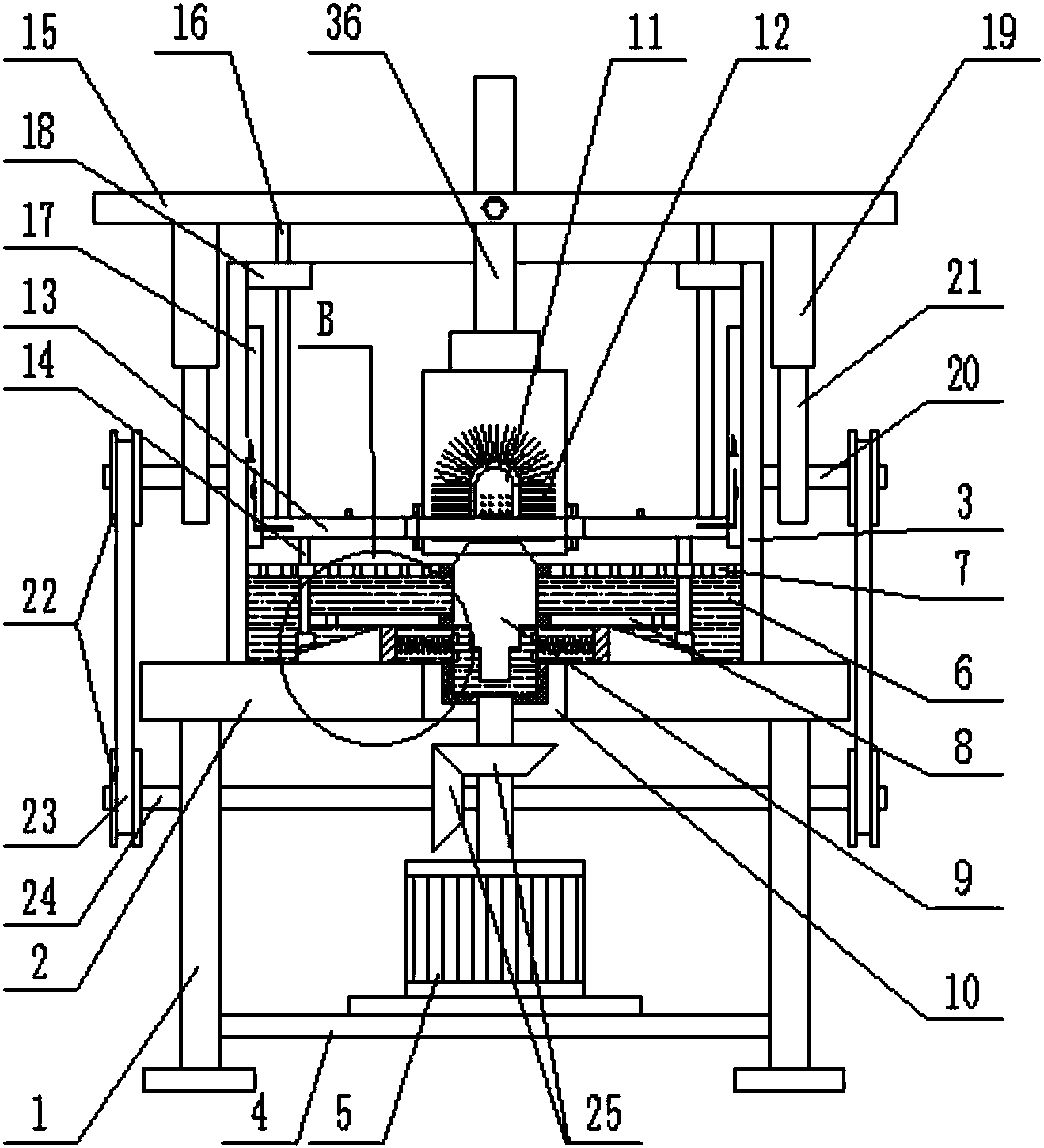

1.一种污水管道管接头处内壁清理装置，包括装置本体，其特征在于，所述装置本体设置支撑架(1)，所述支撑架(1)的上方设置基座(2)，所述基座(2)与支撑架(1)之间通过焊接的方式固定连接，所述基座(2)的上方设置清洗腔(3)，所述清洗腔(3)与基座(2)之间通过焊接的方式固定连接，所述支撑架(1)的内侧设置放置横架(4)，所述放置横架(4)与支撑架(1)之间通过焊接的方式固定连接，所述放置横架(4)上设置电机(5)，所述电机(5)与放置横架(4)之间通过螺钉的作用进行固定，所述电机(5)的输出端设置在支撑架(1)的内部，所述支撑架(1)的中间位置设置密封连接板(10)，所述密封连接板(10)的外壁与支撑架(1)的内壁之间固定连接，所述密封连接板(10)的内壁上设置防水圈，所述密封连接板(10)的内部设置过度仓(9)，所述过度仓(9)与电机(5)的输出端通过焊接的方式固定连接，所述过度仓(9)的上方设置清理插管(11)，所述刷毛(12)的外侧安装管接头，装置本体设置夹持板(13)，所述夹持板(13)的两侧设置滑道(17)，所述滑道(17)与清洗腔(3)的内壁之间通过螺钉的作用固定连接，所述夹持板(13)与滑道(17)之间滑动连接，所述滑道(17)的中间位置设置放置槽(26)，所述夹持板(13)内部设置滑杆(28)，所述滑杆(28)设置在放置槽(26)内侧的端部设置夹板(27)，所述夹板(27)与滑杆(28)的端部通过螺钉的作用固定连接，所述滑杆(28)的另一端部设置夹紧弹簧(31)，所述夹紧弹簧(31)的一端与滑杆(28)之间固定连接，另一端与夹持板(13)的内壁固定连接，所述夹紧弹簧(31)处于压缩状态，所述滑杆(28)的上端设置手柄(30)，所述手柄(30)与滑杆(28)之间固定连接，所述手柄(30)的上端设置在夹持板(13)的外侧，所述所述夹持板(13)的底部设置压杆(14)，所述压杆(14)与夹持板(13)之间通过螺钉的作用固定连接，所述压杆(14)的底部设置楔形块B(35)，所述楔形块B(35)与压杆(14)之间通过螺钉的作用固定连接，所述楔形块B(35)的下方设置楔形块A(32)，所述楔形块A(32)设置在基座(2)的上方，所述楔形块B(35)与楔形块A(32)之间相互耦合，所述楔形块A(32)的内侧面设置活塞(33)，所述活塞(33)与楔形块A(32)之间通过胶水的作用固定连接，所述活塞(33)的内侧设置复位弹簧(34)，所述复位弹簧(34)的一端与活塞(33)之间固定连接，另一端与清洗腔(3)的内壁之间固定连接，所述夹持板(13)的上方设置连接杆(16)，所述连接杆(16)的底部与夹持板(13)的端面之间通过焊接的方式固定连接，所述连接杆(16)的顶部设置横梁(15)，所述横梁(15)与连接杆(16)之间通过螺钉固定。
2.根据权利要求1所述的污水管道管接头处内壁清理装置，其特征在于，所述清理插管(11)与密封连接板(10)之间固定连接，清理插管(11)的内部与密封连接板(10)的内部相互连通，所述清理插管(11)的外壁上设置均匀设置的出水孔，所述清理插管(11)的外壁上设置刷毛(12)，所述刷毛(12)与清理插管(11)的外壁之间通过胶水的作用粘贴连接。
3.根据权利要求1所述的污水管道管接头处内壁清理装置，其特征在于，所述夹持板(13)的底部设置滤水板(7)，所述滤水板(7)与清洗腔(3)的内部之间固定连接，所述滤水板(7)上设置均匀的通孔，所述滤水板(7)的底部设置密封挡板(8)，所述密封挡板(8)与清洗腔(3)的内壁固定连接，所述滤水板(7)和密封挡板(8)的内侧设置密封圈，过度仓(9)设置在滤水板(7)或密封挡板(8)的中间位置。
4.根据权利要求1所述的污水管道管接头处内壁清理装置，其特征在于，所述过度仓(9)的侧壁上设置进水孔，所述进水孔设置在密封挡板(8)的下方。
5.根据权利要求1所述的污水管道管接头处内壁清理装置，其特征在于，所述横梁(15)上设置定位杆(36)，所述定位杆(36)与横梁(15)之间通过螺钉固定。
6.根据权利要求1所述的污水管道管接头处内壁清理装置，其特征在于，所述清洗腔(3)的内壁上设置限位板(18)，所述限位板(18)与清洗腔(3)的内壁之间固定连接，所述连接杆(16)穿过限位板(18)。
7.根据权利要求1所述的污水管道管接头处内壁清理装置，其特征在于，所述横梁(15)的两端设置抵接杆(19)，所述抵接杆(19)与横梁(15)之间通过焊接的方式固定连接，所述清洗腔(3)的侧壁上设置第一转轴(20)，所述第一转轴(20)与清洗腔(3)的侧壁之间通过轴承的作用转动连接，所述第一转轴(20)上设置凸轮(21)，所述凸轮(21)与第一转轴(20)之间固定连接，所述凸轮(21)与抵接杆(19)相互抵接作用。
8.根据权利要求1所述的污水管道管接头处内壁清理装置，其特征在于，所述支撑架(1)上设置第二转轴(24)，所述第二转轴(24)与支撑架(1)之间通过轴承的作用转动连接，所述第二转轴(24)的端部和第一转轴(20)的端部设置带轮(23)，所述带轮(23)与第二转轴(24)或第一转轴(20)之间通过螺钉固定连接，两个带轮(23)之间设置皮带(22)，通过皮带(22)的作用相互连接，所述电机(5)的输出轴上和第二转轴(24)上设置锥齿轮(25)，所述锥齿轮(25)与电机(5)的输出轴或第二转轴(24)之间固定连接，两个锥齿轮(25)之间相互啮合。
说明书
一种污水管道管接头处内壁清理装置
技术领域
本发明涉及污水处理领域，具体是一种污水管道管接头处内壁清理装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水处理管道在使用的时候经常会有管道接头堵塞的情况，因此对于这种情况基本上是通过将污水管道拆卸下来进行清理，但是现有的清理方式基本是人工使用毛刷将污水管道的管接头处清理干净，但是这种清理方式在清理的时候其工作强度大，操作员工容易感到疲乏，因此会导致清理的不干净，而且工作效率比较慢，因此对于这一情况需要进行改进优化。
发明内容
本发明的目的在于提供一种污水管道管接头处内壁清理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水管道管接头处内壁清理装置，包括装置本体，所述装置本体设置支撑架，所述支撑架的上方设置基座，所述基座与支撑架之间通过焊接的方式固定连接，所述基座的上方设置清洗腔，所述清洗腔与基座之间通过焊接的方式固定连接，所述支撑架的内侧设置放置横架，所述放置横架与支撑架之间通过焊接的方式固定连接，所述放置横架上设置电机，所述电机与放置横架之间通过螺钉的作用进行固定，所述电机的输出端设置在支撑架的内部，所述支撑架的中间位置设置密封连接板，所述密封连接板的外壁与支撑架的内壁之间固定连接，所述密封连接板的内壁上设置防水圈，所述密封连接板的内部设置过度仓，所述过度仓与电机的输出端通过焊接的方式固定连接，所述过度仓的上方设置清理插管，所述刷毛的外侧安装管接头，装置本体设置夹持板，所述夹持板的两侧设置滑道，所述滑道与清洗腔的内壁之间通过螺钉的作用固定连接，所述夹持板与滑道之间滑动连接，所述滑道的中间位置设置放置槽，所述夹持板内部设置滑杆，所述滑杆设置在放置槽内侧的端部设置夹板，所述夹板与滑杆的端部通过螺钉的作用固定连接，所述滑杆的另一端部设置夹紧弹簧，所述夹紧弹簧的一端与滑杆之间固定连接，另一端与夹持板的内壁固定连接，所述夹紧弹簧处于压缩状态，所述滑杆的上端设置手柄，所述手柄与滑杆之间固定连接，所述手柄的上端设置在夹持板的外侧，所述所述夹持板的底部设置压杆，所述压杆与夹持板之间通过螺钉的作用固定连接，所述压杆的底部设置楔形块B，所述楔形块B与压杆之间通过螺钉的作用固定连接，所述楔形块B的下方设置楔形块A，所述楔形块A设置在基座的上方，所述楔形块B与楔形块A之间相互耦合，所述楔形块A的内侧面设置活塞，所述活塞与楔形块A之间通过胶水的作用固定连接，所述活塞的内侧设置复位弹簧，所述复位弹簧的一端与活塞之间固定连接，另一端与清洗腔的内壁之间固定连接，所述夹持板的上方设置连接杆，所述连接杆的底部与夹持板的端面之间通过焊接的方式固定连接，所述连接杆的顶部设置横梁，所述横梁与连接杆之间通过螺钉固定。
作为本发明进一步的方案：所述清理插管与密封连接板之间固定连接，清理插管的内部与密封连接板的内部相互连通，所述清理插管的外壁上设置均匀设置的出水孔，所述清理插管的外壁上设置刷毛，所述刷毛与清理插管的外壁之间通过胶水的作用粘贴连接。
作为本发明进一步的方案：所述夹持板的底部设置滤水板，所述滤水板与清洗腔的内部之间固定连接，所述滤水板上设置均匀的通孔，所述滤水板的底部设置密封挡板，所述密封挡板与清洗腔的内壁固定连接，所述滤水板和密封挡板的内侧设置密封圈，过度仓设置在滤水板或密封挡板的中间位置。
作为本发明进一步的方案：所述过度仓的侧壁上设置进水孔，所述进水孔设置在密封挡板的下方。
作为本发明进一步的方案：所述横梁上设置定位杆，所述定位杆与横梁之间通过螺钉固定。
作为本发明进一步的方案：所述清洗腔的内壁上设置限位板，所述限位板与清洗腔的内壁之间固定连接，所述连接杆穿过限位板。
作为本发明进一步的方案：所述横梁的两端设置抵接杆，所述抵接杆与横梁之间通过焊接的方式固定连接，所述清洗腔的侧壁上设置第一转轴，所述第一转轴与清洗腔的侧壁之间通过轴承的作用转动连接，所述第一转轴上设置凸轮，所述凸轮与第一转轴之间固定连接，所述凸轮与抵接杆相互抵接作用。
作为本发明再进一步的方案：所述支撑架上设置第二转轴，所述第二转轴与支撑架之间通过轴承的作用转动连接，所述第二转轴的端部和第一转轴的端部设置带轮，所述带轮与第二转轴或第一转轴之间通过螺钉固定连接，两个带轮之间设置皮带，通过皮带的作用相互连接，所述电机的输出轴上和第二转轴上设置锥齿轮，所述锥齿轮与电机的输出轴或第二转轴之间固定连接，两个锥齿轮之间相互啮合。
与现有技术相比，本发明的有益效果是：本发明结构简单，通过装置本体的作用能够循环使用清洗水对管接件的内壁进行清洗，在清洗的时候管接件做上下运动，其内部的刷毛一直转动，通过两种运动方式相互配合工作，清理的效果好，而且装置本体上使用的时候通过联动的方式使操作步骤减少，降低了工作强度，有效的提高了工作效率，使用方便，实用性强。
