申请日2014.08.11
公开(公告)日2014.12.03
IPC分类号C02F7/00; B01F15/02; B01F5/02
摘要
本实用新型公开了一种酱腌菜废水专用射流器，解决现有的射流器无法满足人们的需求，氧转化率较低的问题。本实用新型包括气室，设置于气室一侧的并与气室连通的进气管，以及分别设置于气室两端的喷嘴和扩散管;所述进气管上设有阀门;所述喷嘴远离气室的一端内部设有过滤网，在过滤网与另一端端部之间的内壁上设有向内凹的螺纹;所述喷嘴位于气室内部的一端端部为圆台状。实用新型喷嘴内部设置了过滤网，能够有效的过滤掉废水中的杂质，避免杂质在喷嘴的端部堵塞;同时在喷嘴内壁上设置了螺纹，故而能够使废水的进水流态变为螺旋形态，进一步地加强与水的切割，使氧气和水充分结合，大大地提高了射流器氧转化率。
权利要求书

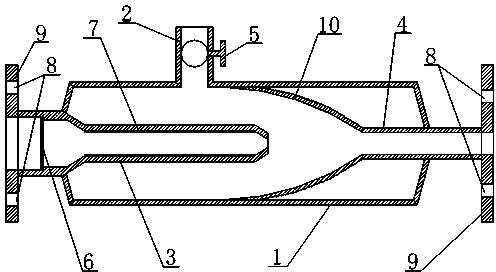

1.酱腌菜废水专用射流器，其特征在于，包括气室(1)，设置于气室一侧的并与气室连通的进气管(2)，以及分别设置于气室两端的喷嘴(3)和扩散管(4);所述进气管上设有阀门(5);所述喷嘴远离气室的一端内部设有过滤网(6)，在过滤网与另一端端部之间的内壁上设有向内凹的螺纹(7);所述喷嘴位于气室内部的一端端部为圆台状。
2. 根据权利要求1所述的酱腌菜废水专用射流器，其特征在于，所述喷嘴位于气室外部的一端端部，以及扩散管位于气室外部的一端端部均设有带通孔(8)的连接板(9)。
说明书
酱腌菜废水专用射流器
技术领域
本实用新型涉及一种酱腌菜废水专用射流器。
背景技术
射流器又称水射器，它是由喷嘴、进气管、气室、扩散管四部分组成，是利用射流负压原理发展起来的一种多用途曝气方式，独特的混合气室设计，强劲的水流与空气混合喷射，使搅拌均匀、完全，产生的气泡多而细腻，溶氧效果高，传统的曝气设备氧的转化率一般低于10%，无法满足人们的需求。
实用新型内容
本实用新型的目的在于提供一种酱腌菜废水专用射流器，解决现有的射流器无法满足人们的需求，氧转化率较低的问题。
为了实现上述目的，本实用新型采用的技术方案如下：
酱腌菜废水专用射流器，包括气室，设置于气室一侧的并与气室连通的进气管，以及分别设置于气室两端的喷嘴和扩散管;所述进气管上设有阀门;所述喷嘴远离气室的一端内部设有过滤网，在过滤网与另一端端部之间的内壁上设有向内凹的螺纹;所述喷嘴位于气室内部的一端端部为圆台状。
进一步地，所述喷嘴位于气室外部的一端端部，以及扩散管位于气室外部的一端端部均设有带通孔的连接板。
本实用新型与现有技术相比，具有以下优点及有益效果：
本实用新型喷嘴内部设置了过滤网，能够有效的过滤掉废水中的杂质，避免杂质在喷嘴的端部堵塞;同时在喷嘴内壁上设置了螺纹，故而能够使废水的进水流态变为螺旋形态，进一步地加强与水的切割，使氧气和水充分结合，大大地提高了射流器氧转化率。
