申请日2014.08.11
公开(公告)日2014.12.03
IPC分类号E03C1/12; E03C1/01; E03C1/122
摘要
本发明公开了一种生活废水回用系统，通过子水箱的应用，可根据水质等级分别将回用水用于冲厕、洗菜、洗拖把、洗衣甚至饮用。既可以将废水重复使用、不随意排掉、污染地下水资源，又可以因为废水的使用而替代一部分生活水去冲便池，达到最大限度的节约用水，使任何场所如游泳池、洗车厂、居民家庭生活产生的废水系统化、自动化地回用到千家万户成为可能;本发明的优点：易操作、简单、可根据环境、场地需要及用水情况需要灵活选择水处理的等级、系统化、自动化程度较高、极大程度地节约水资源、可谓功在当代、利在千秋。
权利要求书
1.一种生活废水回用系统，其特征在于，包括依次连接的废水收集设备、 回用水管网和子水箱;
所述收集装置的进水管路连通于生活废水的排污管;
所述子水箱的排水管路连通于生活用水设备，且所述子水箱的进水管路 内设置有子水箱进水阀，所述子水箱中设置有第一液位计，所述第一液位计 和所述子水箱进水阀能够配合实现自动控制所述子水箱内的液位。
2.根据权利要求1所述的废水回用系统，其特征在于，所述子水箱的排 水管路内设置有子水箱出水阀。
3.根据权利要求2所述的废水回用系统，其特征在于，所述子水箱和生 活水进水管线均连通于所述生活用水设备，且所述子水箱的子水箱出水阀和 所述生活水进水管线的母水箱进水阀联锁动作。
4.根据权利要求3所述的废水回用系统，其特征在于，所述生活用水设 备为座便器。
5.根据权利要求1-4任意一项所述的废水回用系统，其特征在于，还包 括室内集水槽，所述室内集水槽的进水管路连通于所述回用水管网的出水口， 所述室内集水槽的侧面装有集水槽出水阀，所述室内集水槽的进水口开设在 其槽底，且所述室内集水槽的进水管路内设置有集水槽进水阀，所述室内集 水槽中设置有第二液位计，所述第二液位计和所述集水槽进水阀能够配合实 现自动控制所述室内集水槽内的液位。
6.根据权利要求1所述的废水回用系统，其特征在于，在所述回用水管 网中设置有第一阀门。
7.根据权利要求1所述的废水回用系统，其特征在于，还包括连接在所 述废水收集设备和所述回用水管网之间的处理净化设备。
8.根据权利要求7所述的废水回用系统，其特征在于，还包括连接在所 述处理净化设备和所述回用水管网之间的蓄水池。
9.根据权利要求8所述的废水回用系统，其特征在于，在所述蓄水池和 所述回用水管网之间的设置有第二阀门。
10.根据权利要求1所述的废水回用系统，其特征在于，所述生活废水 收集装置的进水管路连通于洗脸池、卫生间地漏和/或厨房下水总管的排污管 或游泳馆水池出口、洗车厂地漏排污管出口等任何排污管。
说明书
一种生活废水回用系统
技术领域
本发明涉及废水回收技术领域，特别涉及一种应用子水箱进行居民小区 及饭店、浴池等建筑物的废水回收、二次利用的循环使用的系统。
背景技术
目前，工业用废水处理净化和循环利用技术已日渐万熟，但是生活废水 的循环使用在我国还比较少。
生活水经净化处理后排入江、河、湖、泊较常见，这种情况对江河湖泊 的水体治理增加了负荷;污水经净化处理后用于居民小区等人口聚集区域的 在先技术不够系统，且方法较繁琐。
发明内容
有鉴于此，本发明提供了一种生活废水回用系统，通过子水箱的应用， 使生活废水处理后的应用变得简单、系统化、可操作。
为实现上述目的，本发明提供如下技术方案：

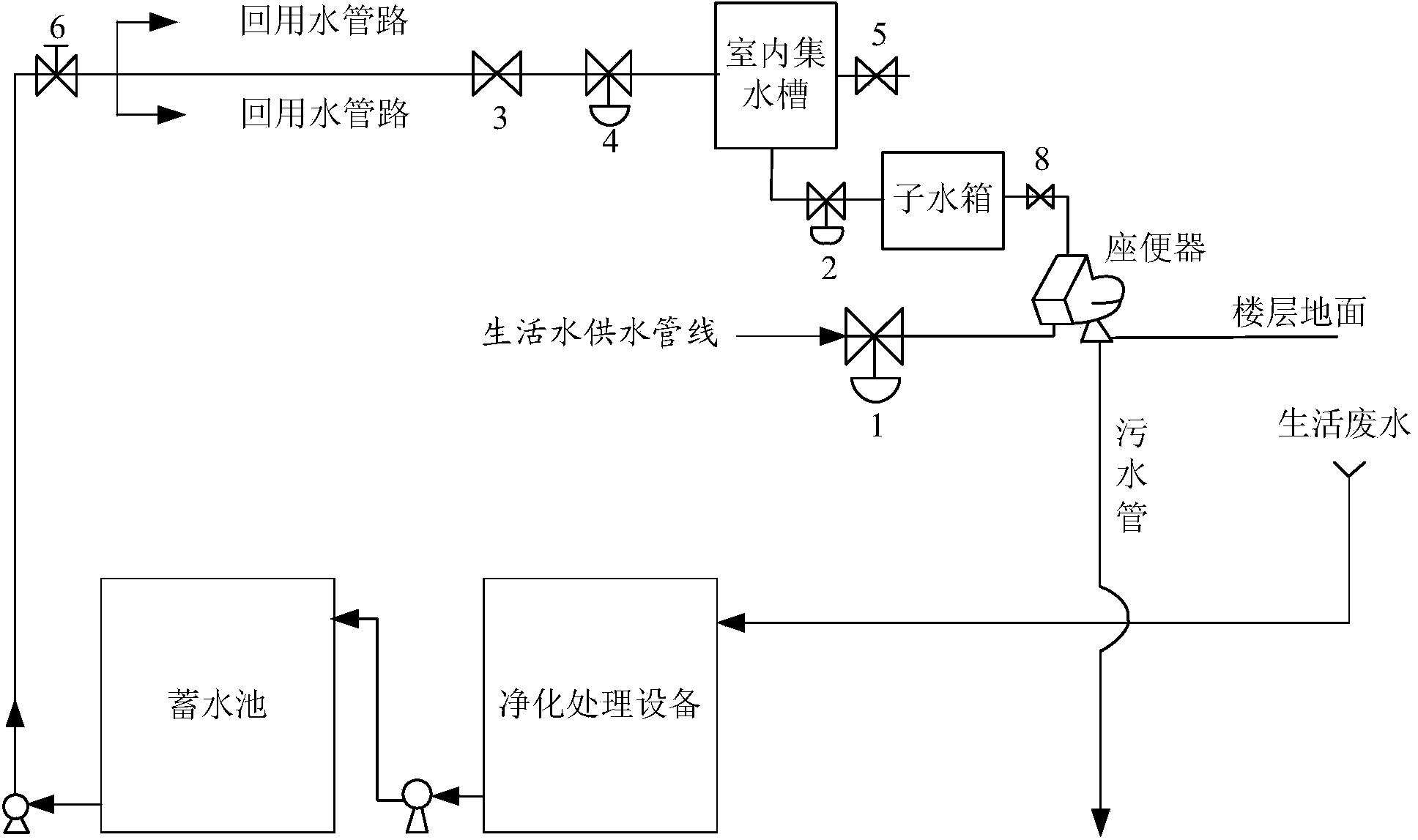

一种生活废水回用系统，包括依次连接的废水收集设备、回用水管网和 子水箱;
所述收集装置的进水管路连通于生活废水的排污管;
所述子水箱的排水管路连通于生活用水设备，且所述子水箱的进水管路 内设置有子水箱进水阀，所述子水箱中设置有第一液位计，所述第一液位计 和所述子水箱进水阀能够配合实现自动控制所述子水箱内的液位。
优选的，所述子水箱的排水管路内设置有子水箱出水阀。
优选的，所述子水箱和生活水进水管线均连通于所述生活用水设备，且 所述子水箱的子水箱出水阀和所述生活水进水管线的母水箱进水阀联锁动 作。
优选的，所述生活用水设备为座便器。
优选的，还包括室内集水槽，所述室内集水槽的进水管路连通于所述回 用水管网的出水口，所述室内集水槽的侧面装有集水槽出水阀，所述室内集 水槽的进水口开设在其槽底，且所述室内集水槽的进水管路内设置有集水槽 进水阀，所述室内集水槽的进水管路内设置有集水槽进水阀，所述室内集水 槽中设置有第二液位计，所述第二液位计和所述集水槽进水阀能够配合实现 自动控制所述室内集水槽内的液位。
优选的，在所述回用水管网中设置有第一阀门。
优选的，还包括连接在所述废水收集设备和所述回用水管网之间的处理 净化设备。
优选的，还包括连接在所述处理净化设备和所述回用水管网之间的蓄水 池。
优选的，在所述蓄水池和所述回用水管网之间的设置有第二阀门。
优选的，所述生活废水收集装置的进水管路连通于洗脸池、卫生间地漏 和/或厨房下水总管的排污管。
从上述的技术方案可以看出，本发明提供的生活废水回用系统，利用子 水箱的应用，使居民小区废水回用成为可能。即可以将废水重复使用、不随 意排掉、污染地下水资源，又可以因为废水的使用而替代一部分生活水去冲 便池，达到最大限度的节约用水。
