申请日2014.08.11
公开(公告)日2014.12.31
IPC分类号B01D29/50
摘要
本实用新型涉及搅拌站供水系统污水管过滤装置，包括管接头、中间过滤筒、下部过滤罩;管接头上设置卡扣，管接头和中间过滤筒上分别设有孔眼，孔眼上安装挂钩将管接头和中间过滤筒挂接，中间过滤筒下部设置过滤网，下部过滤罩由过滤罩体和罩体内的过滤布组成，中间过滤筒和下部过滤罩螺纹连接。本实用新型结构简单、使用方便、过滤效果明显。杜绝了水称下料口的堵塞，减少了设备的损坏，提高了劳动效率。
权利要求书
1.搅拌站供水系统污水管过滤装置，其特征在于，包括管接头、中间过滤筒、下部 过滤罩;管接头上设置卡扣，管接头和中间过滤筒上分别设有孔眼，孔眼上安装挂钩将管 接头和中间过滤筒挂接，中间过滤筒下部设置过滤网，下部过滤罩由过滤罩体和罩体内的 过滤布组成，中间过滤筒和下部过滤罩螺纹连接。
2.根据权利要求1所述的搅拌站供水系统污水管过滤装置，其特征在于，所述的管 接头安装在污水管端头，并由卡扣卡紧。
说明书
搅拌站供水系统污水管过滤装置
技术领域
本实用新型涉及搅拌站供水系统设备，特别涉及搅拌站供水系统污水管过滤装置。
背景技术
在混凝土生产过程中，供水系统包括清水和污水两部分，污水是由刷水泥罐车的水通 过分离沉淀后从新参与生产的。污水通过污水循环管向水称里加水，由于污水沉淀池下部 聚集混凝土灰浆沉淀，污水循环管内常常带有较大颗粒的混凝土颗粒流到水称里面，经常 使水称下料口堵塞，严重影响生产，并造成下料口皮碗经常损坏，造成浪费。
发明内容
本实用新型所要解决的技术问题是提供一种污水管过滤装置，该装置方便实用，可有 效过滤污水中混凝土颗粒。
为实现上述目的，本实用新型采用以下技术方案实现：

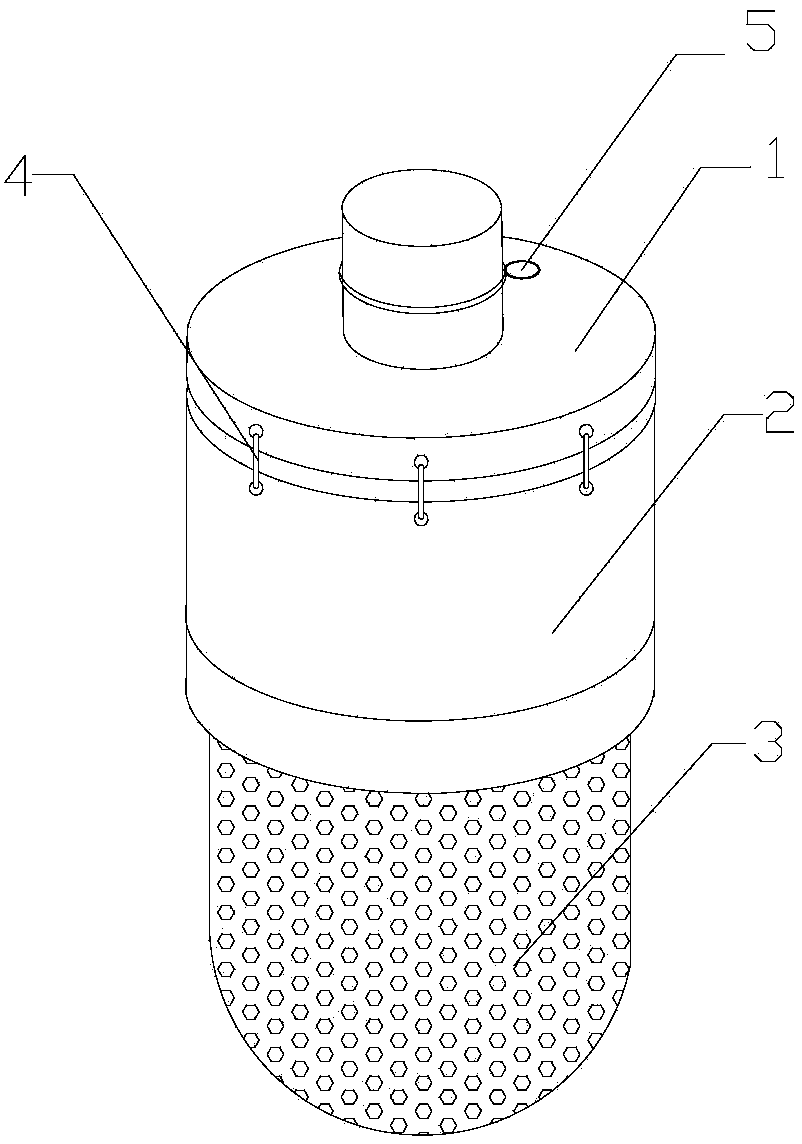

搅拌站供水系统污水管过滤装置，包括管接头、中间过滤筒、下部过滤罩;管接头上 设置卡扣，管接头和中间过滤筒上分别设有孔眼，孔眼上安装挂钩将管接头和中间过滤筒 挂接，中间过滤筒下部设置过滤网，下部过滤罩由过滤罩体和罩体内的过滤布组成，中间 过滤筒和下部过滤罩螺纹连接。
所述的管接头安装在污水管端头，并由卡扣卡紧。
与现有的技术相比，本实用新型的有益效果是：
搅拌站供水系统污水管过滤装置，其中管接头和中间过滤筒采用挂接方式，方便拆卸， 方便清渣。过滤网、过滤布及过滤罩组合使用，过滤效果更好。中间过滤筒和下部过滤罩 螺纹连接，方便更换过滤布。本实用新型结构简单、使用方便、过滤效果明显。杜绝了水 称下料口的堵塞，减少了设备的损坏，提高了劳动效率。
