申请日2014.08.11
公开(公告)日2015.01.07
IPC分类号C02F9/14
摘要
一种连续处理高浓度焦化废水的装置，包括鼓风机、原水池、厌氧池、好氧池和处理水池，所述原水池和厌氧池、厌氧池和好氧池之间分别通过管道连通，好氧池内设有膜分离组件，所述膜分离组件通过管道与处理水池连通，所述鼓风机通过管道连通至好氧池底部和膜分离组件;原水池和厌氧池、厌氧池和好氧池，以及膜分离组件和处理水池之间的管道上分别设有抽吸泵;该连续处理高浓度焦化废水的装置，大大提高了系统固液分离的能力，其产水既可以完全达到纯水(锅炉补充水)标准，也可以作为自来水的补充水使用;还可以将反渗透纯水与部分预处理出水勾兑在一起用于厂区日常大部分需求使用，最大程度地节约用水成本。
权利要求书

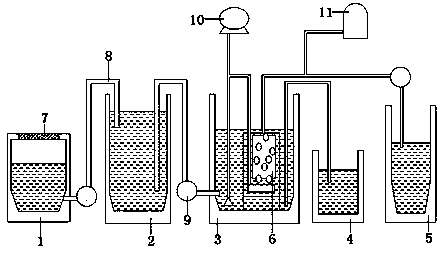

1.一种连续处理高浓度焦化废水的装置，包括鼓风机(10)、原水池(1)、厌氧池(2)、好氧池(3)和处理水池(5)，其特征是：所述原水池(1)和厌氧池(2)、厌氧池(2)和好氧池(3)之间分别通过管道(8)连通，好氧池(3)内设有膜分离组件(6)，所述膜分离组件(6)通过管道(8)与处理水池(5)连通，所述鼓风机(10)通过管道(8)连通至好氧池(3)底部和膜分离组件(6);原水池(1)和厌氧池(2)、厌氧池(2)和好氧池(3)，以及膜分离组件(6)和处理水池(5)之间的管道(8)上分别设有抽吸泵(9)。
2.根据权利要求1所述的一种连续处理高浓度焦化废水的装置，其特征是：所述原水池(1)上端开口处设有格栅(7)。
3.根据权利要求1所述的一种连续处理高浓度焦化废水的装置，其特征是：所述好氧池(3)通过管道(8)连接至污泥贮存池(4)。
4.根据权利要求1所述的一种连续处理高浓度焦化废水的装置，其特征是：所述膜分离组件(6)和处理水池(5)之间的管道(8)还连接至在线清洗药罐(11)。
说明书
一种连续处理高浓度焦化废水的装置
技术领域
本实用新型涉及焦化生产工艺后续环保水处理装置技术领域，尤其是一种连续处理高浓度焦化废水的装置。
背景技术
焦化废水主要成分有挥发酚、矿物油、氰化物、苯酚及苯系化合物、氨氮等，属于污染物浓度高，污染物成分复杂，难于治理的工业废水之一;目前，焦化废水一般采用A/O的组合工艺，处理达到GB8978-1996二级排放标准后回用熄焦，及进一步处理达到GB8978-1996一级排放标准后排放。
但现实情况是由于焦化废水污染物浓度高，污染物成分复杂，处理后出水基本上不能正常达标，同时熄焦的用水量亦非常有限;在国家节能减排、焦化废水“0”排放的大方针下，焦化废水的处理工艺、以及水资源的最大化有效利用显得非常重要。
实用新型内容
本实用新型旨在提供一种连续处理高浓度焦化废水的装置。
为实现上述目的，本实用新型提供如下技术方案：一种连续处理高浓度焦化废水的装置，包括鼓风机、原水池、厌氧池、好氧池和处理水池，所述原水池和厌氧池、厌氧池和好氧池之间分别通过管道连通，好氧池内设有膜分离组件，所述膜分离组件通过管道与处理水池连通，所述鼓风机通过管道连通至好氧池底部和膜分离组件;原水池和厌氧池、厌氧池和好氧池，以及膜分离组件和处理水池之间的管道上分别设有抽吸泵。
优选的，所述原水池上端开口处设有格栅。
优选的，所述好氧池通过管道连接至污泥贮存池。
优选的，所述膜分离组件和处理水池之间的管道还连接至在线清洗药罐。
与现有技术相比，本实用新型的有益效果是：该连续处理高浓度焦化废水的装置，用膜分离组件代替传统活性污泥法中的二沉池，大大提高了系统固液分离的能力，同时节省了投资费用和项目占地空间，采用本技术可以对企业排放的焦化废水进行全部或部分处理后再利用，其产水既可以完全达到纯水(锅炉补充水)标准，满足生产工艺特殊需要;也可以作为自来水的补充水使用;还可以将反渗透纯水与部分预处理出水勾兑在一起用于厂区日常大部分需求使用，最大程度地节约用水成本。
