申请日2014.08.11
公开(公告)日2015.02.25
IPC分类号B01D33/50; B01D33/04
摘要
本实用新型涉及一种用于污水污泥处理一体机的风刀及污水污泥处理一体机，属于环保技术领域，该用于污水污泥处理一体机的风刀包括顶宽底窄且底部呈锥形的风刀壳体、形成于风刀壳体内部的风刀腔体、设置在风刀壳体底部最窄处的出风口、设置在风刀壳体的顶部且伸入风刀腔体的手动调节螺栓、设置在手动调节螺栓一侧以显示手动调节螺栓相对风刀壳体的位移量的刻度盘、以及设置在风刀腔体内的调节滑块，所述调节滑块固定在手动调节螺栓上，所述调节滑块随手动调节螺栓移动而改变其与出风口的距离。
权利要求书
1.一种用于污水污泥处理一体机的风刀，其特征在于：包括顶宽底窄且 底部呈锥形的风刀壳体、形成于风刀壳体内部的风刀腔体、设置在风刀壳体 底部最窄处的出风口、设置在风刀壳体的顶部且伸入风刀腔体的手动调节螺 栓、设置在手动调节螺栓一侧以显示手动调节螺栓相对风刀壳体的位移量的 刻度盘、以及设置在风刀腔体内的调节滑块，所述调节滑块固定在手动调节 螺栓上，所述调节滑块随手动调节螺栓移动而改变其与出风口的距离。
2.根据权利要求1所述的用于污水污泥处理一体机的风刀，其特征在于： 所述手动调节螺栓设有固定螺母。
3.根据权利要求1所述的用于污水污泥处理一体机的风刀，其特征在于： 沿所述风刀纵长方向上，所述风刀壳体的顶部两端相对设置有两枚所述手动 调节螺栓。
4.根据权利要求1所述的用于污水污泥处理一体机的风刀，其特征在于： 所述调节滑块底部呈锥形，且其锥角大小与所述风刀壳体底部的锥角大小相 同。
5.根据权利要求1所述的用于污水污泥处理一体机的风刀，其特征在于： 所述调节滑块的长度不小于出风口的长度。
6.根据权利要求1所述的用于污水污泥处理一体机的风刀，其特征在于： 所述刻度盘固定在风刀壳体的顶部。
7.根据权利要求1所述的用于污水污泥处理一体机的风刀，其特征在于： 所述风刀壳体的两端分别盖合有风刀盖板。
8.根据权利要求7所述的用于污水污泥处理一体机的风刀，其特征在于： 所述风刀盖板的外侧设有沿风刀壳体纵长方向延伸的气管接头，所述气管接 头内部设有与风刀腔体连通的气管腔体。
9.根据权利要求1所述的用于污水污泥处理一体机的风刀，其特征在于： 所述风刀腔体内设置有固定在风刀壳体的顶部的固定块，所述手动调节螺栓 贯穿所述固定块并且与所述固定块螺纹连接。
10.一种污水污泥处理一体机，其特征在于：包括机壳、设置在机壳内 部的污水过滤槽、设置在污水过滤槽下方的清水槽、用以分隔过滤槽和清水 槽的微滤网、以及设置在微滤网一端的压泥槽，所述微滤网伸入至压泥槽， 所述微滤网上设有如权利要求1至9项中任意一项所述的用于污水污泥处理 一体机的风刀，所述风刀的出风口朝向微滤网。
说明书
用于污水污泥处理一体机的风刀及污水污泥处理一体机
技术领域
本实用新型涉及一种用于污水污泥处理一体机的风刀及污水污泥处理一体机，属于环保技术领域。
背景技术
在工业生产中，风刀在吹风除水、吹风除尘等方面有着广泛的应用，风刀可用于吹除产品表面的杂质灰尘、残液，吹除外包装上的水分，将风刀应用于污水污泥处理装置，可用于清理污水滤网上的污泥。在风刀使用过程中，出风口的风速可根据实际需要进行调整。
一般情况下，风刀的风速调节是通过增大或减小风刀出风口间距来实现。调节时，先将风刀从支架上拆卸后，把塞尺插入风刀出风口，旋动风刀出风口侧面上的螺母，一边调整，一边拉动塞尺，直到感觉稍有阻力时，拧紧锁紧螺母，此时塞尺所标出的数值即为被测间隙值。由于螺母数量较多，调节起来费时费力。另外，调节时风刀必须停止使用。
有鉴于上述的缺陷，有必要对现有的风刀作进一步的改进以解决上述问题。
实用新型内容
为解决上述技术问题，本实用新型提供了一种用于污水污泥处理一体机的风刀，该风刀无需从污水污泥处理一体机上拆卸下来既可调节出风口的风速，甚至该风刀可以在运行时直接调节出风口的风速。

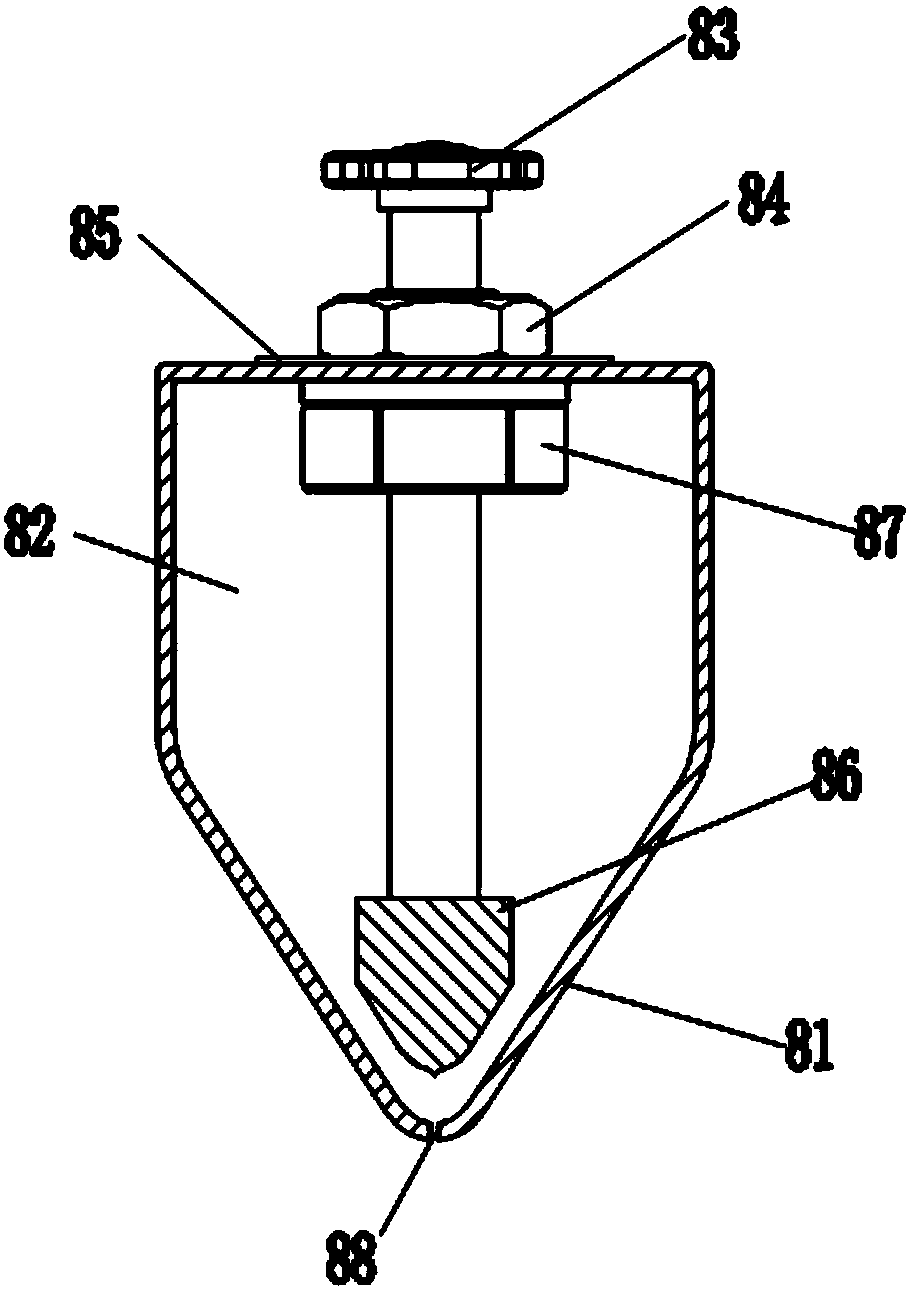

本实用新型的的一种用于污水污泥处理一体机的风刀，包括顶宽底窄且底部呈锥形的风刀壳体、形成于风刀壳体内部的风刀腔体、设置在风刀壳体底部最窄处的出风口、设置在风刀壳体的顶部且伸入风刀腔体的手动调节螺栓、设置在手动调节螺栓一侧以显示手动调节螺栓相对风刀壳体的位移量的刻度盘、以及设置在风刀腔体内的调节滑块，所述调节滑块固定在手动调节 螺栓上，所述调节滑块随手动调节螺栓移动而改变其与出风口的距离。
进一步的，所述手动调节螺栓设有固定螺母。
进一步的，沿所述风刀纵长方向上，所述风刀壳体的顶部两端相对设置有两枚所述手动调节螺栓。
进一步的，所述调节滑块底部呈锥形，且其锥角大小与所述风刀壳体底部的锥角大小相同。
进一步的，所述调节滑块的长度不小于出风口的长度。
进一步的，所述刻度盘固定在风刀壳体的顶部。
进一步的，所述风刀壳体的两端分别盖合有风刀盖板。
进一步的，所述风刀盖板的外侧设有沿风刀壳体纵长方向延伸的气管接头，所述气管接头内部设有与风刀腔体连通的气管腔体。
进一步的，所述风刀腔体内设置有固定在风刀壳体的顶部的固定块，所述手动调节螺栓贯穿所述固定块并且与所述固定块螺纹连接。
本实用新型还提供了一种污水污泥处理一体机，包括机壳、设置在机壳内部的污水过滤槽、设置在污水过滤槽下方的清水槽、用以分隔过滤槽和清水槽的微滤网、以及设置在微滤网一端的压泥槽，所述微滤网伸入至压泥槽，所述微滤网上设有所述用于污水污泥处理一体机的风刀，所述风刀的出风口朝向微滤网。
借由上述方案，本实用新型至少具有以下优点：本实用新型所提供的用于污水污泥处理一体机的风刀结构简单、设计合理，风速调节较为方便，无需从污水污泥处理一体机上拆卸下来既可调节出风口的风速，甚至该风刀可以在运行时直接调节出风口的风速，从而能够提高了污水污泥处理一体机的工作效率。
