申请日2014.08.07
公开(公告)日2014.11.05
IPC分类号C02F9/14
摘要
本发明涉及一种集成式鱼类废水过滤桶及其使用方法，包括箱体，所述箱体包括废水箱和过滤桶，所述过滤桶内从上到下依次设置有对废水进行过滤的粗过滤装置、生化过滤层和微过滤装置，所述废水箱的侧壁上设置有至少一个废水进水口，所述废水箱内设置有固液分离箱和蛋白分离箱，所述固液分离箱后侧壁上部设置有粗过滤装置相连通的废水出水口，所述微过滤装置的出水口与设置箱体外部的水泵进水口相连接，所述蛋白分离箱的顶部设置有一泡沫导管相连通的接口，所述箱体的外侧壁上设置有射流器，所述过滤桶底部还设置有供气装置。本过滤桶能够对养殖、运输等用水负载产生的废水进行多重过滤后进行循环利用，保证了鱼类等存活率，而且结构简单，使用方便。
权利要求书
1.一种集成式鱼类废水过滤桶，其特征在于：包括箱体，所述箱体包括废水箱和过滤桶，所述过滤桶内从上到下依次设置有对废水进行过滤的粗过滤装置、生化过滤层和微过滤装置，所述废水箱的侧壁上设置有至少一个废水进水口，所述废水箱内设置有固液分离箱和蛋白分离箱，所述固液分离箱和蛋白分离箱的底部均设置有与废水箱相连通的冲孔板，所述固液分离箱后侧壁上部设置有粗过滤装置相连通的废水出水口，所述微过滤装置的出水口与设置箱体外部的水泵进水口相连接，所述蛋白分离箱的顶部设置有一泡沫导管相连通的接口，所述箱体的外侧壁上设置有射流器，所述射流器的出口与蛋白分离箱底部相连通，所述过滤桶底部还设置有供气装置，所述废水箱和过滤桶的底部均设置有带电动阀门的排水管。
2.根据权利要求1所述的集成式鱼类废水过滤桶，其特征在于：所述粗过滤装置包括设置在箱体上的钢圈和套在钢圈上的过滤网袋，所述过滤网袋的孔径为60-120目。
3.根据权利要求1所述的集成式鱼类废水过滤桶，其特征在于：所述生化过滤层包括包括从上到下依次设置的生化过滤棉层、陶瓷环层、珊瑚石层、活性碳层。
4.根据权利要求1所述的集成式鱼类废水过滤桶，其特征在于：所述粗过滤装置上方设置有红蓝光谱的LED光照灯。
5.根据权利要求1所述的集成式鱼类废水过滤桶，其特征在于：所述供气装置包括设置在箱体外部的供气管和设置在生化过滤层底部的曝气机构。
6.根据权利要求1所述的集成式鱼类废水过滤桶，其特征在于：所述微过滤装置上设置有调节微过滤装置流量的流量调节器，所述微过滤装置内设置有对水体进一步过滤的微滤袋。
7.根据权利要求1所述的集成式鱼类废水过滤桶，其特征在于：所述生化过滤层底部设置有支撑生化过滤层的过滤板。
8.根据权利要求1所述的集成式鱼类废水过滤桶，其特征在于：所述过滤桶上方有密封盖板，密封盖板与过滤桶之间的边缘处均设置有梯形扣件，所述梯形扣件用U形金属锁扣锁紧以使密封盖板与过滤桶之间的缝隙不漏水。
9.一种集成式鱼类废水过滤箱的使用方法，该方法采用如权利要求1所述的过滤桶，其特征在于，按以下步骤净化废水：
(1)固液蛋白分离：将养殖、运输等用水负载产生的废水引入废水箱，废水中的鱼鳞、鱼粪、鱼皮等大颗粒杂物在重力作用和冲孔板的阻挡作用下滞留在废水箱底部，一方面通过电动阀门定期开启，将大颗粒废物排出过滤箱，另一方面通过射流器在蛋白分离箱内产生大量气泡，气泡堆积从泡沫导管排出，由于废水中存在鱼体排出的粘液，且大颗粒废物，如鱼鳞鱼皮等物质在水体中也会逐渐溶解并释放粘液，粘液的主要成分是糖蛋白类物质，大量的气泡使溶解在废水中的蛋白质废物粘附于泡沫中，并通过射流器引入臭氧;
(2)粗过滤：上述初步分离的废水从固液分离箱的废水出水口进入粗过滤装置进行粗过滤，所述粗过滤装置不仅过滤掉粗颗粒杂质，同时也作为藻类的生长附着物，所述藻类吸收水体中大量氨氮磷废物，增加水体的透明度;
(3)生化过滤：粗过滤后的水进入生化过滤层进行生化过滤，并吸引硝化细菌、芽孢杆菌等利于水体净化的有益菌大量生长，同时过滤桶底部的供气装置为生化过滤层的耗氧细菌提供充足的氧气，并减少耗材堵塞，延长耗材清洗的周期;
(4)微过滤：经生化过滤后的水再次被微过滤装置过滤，被设置在箱体外的水泵抽出，作为净化后的养殖用水。
说明书
一种集成式鱼类废水过滤桶及其使用方法
技术领域
本发明涉及一种集成式鱼类废水过滤桶及其使用方法。
背景技术
活体鱼类等水生动物在养殖、销售、运输过程中，会产生大量的不利于自身的有害废物，特别是在销售和运输的过程中受到较大的刺激后产生的废物更多，同时在销售和运输中可以更换的水体来源非常有限，因此需要一种设备对销售和运输中的鱼体产生的废水进行全方位的过滤净化，提高鱼体在销售和运输中的存活率，同时这种水体净化设备的体积比例应尽可能小的空间，为鱼体等水生动物的展示或运输提供更大空间。
鱼类在销售和运输中的死亡造成一定的经济损失，控制好销售和运输过程中的死亡率有利于鱼类等水产品品质的提升，也有利于降低销售成本，目前，未见有此方面的材料报道。
如图1所示的一种现有技术过滤桶，废水从左进入过滤桶1，进依靠逐层的溢流到最最右边的集水区，用潜水泵抽到用水负载中。分离效果差，无法使用蛋白分离器等设施。
发明内容
本发明针对上述现有技术存在的问题做出改进，即本发明所要解决的技术问题是提供一种集成式鱼类废水过滤桶及其使用方法，能够对养殖、运输等用水负载产生的废水进行多重过滤后进行循环利用，保证了鱼类等水产品在运输、销售和养殖中的存活率，而且结构简单，使用方便。

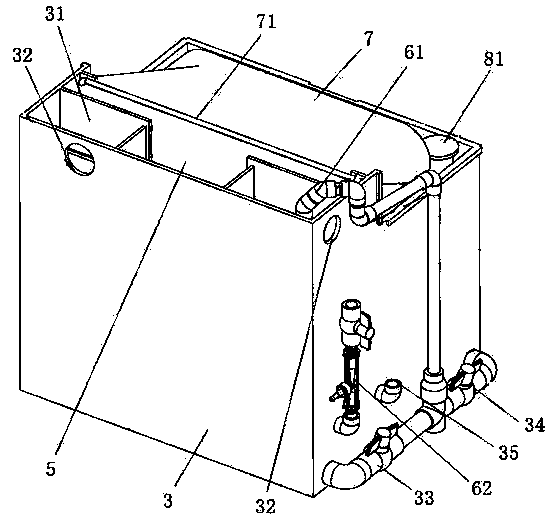

为了解决上述技术问题，本发明的一种技术方案是：一种集成式鱼类废水过滤桶，包括箱体，所述箱体包括废水箱和过滤桶，所述过滤桶内从上到下依次设置有对废水进行过滤的粗过滤装置、生化过滤层和微过滤装置，所述废水箱的侧壁上设置有至少一个废水进水口，所述废水箱内设置有固液分离箱和蛋白分离箱，所述固液分离箱和蛋白分离箱的底部均设置有与废水箱相连通的冲孔板，所述固液分离箱后侧壁上部设置有粗过滤装置相连通的废水出水口，所述微过滤装置的出水口与设置箱体外部的水泵进水口相连接，所述蛋白分离箱的顶部设置有一泡沫导管相连通的接口，所述箱体的外侧壁上设置有射流器，所述射流器的入口处设置有带发明的进水管，所述射流器的出口与蛋白分离箱底部相连通，所述过滤桶底部还设置有供气装置。
进一步的，所述废水箱和过滤桶的底部均设置有带阀门的排水管，所述排水管与泡沫导管相连通并共用同一个排水口。
进一步的，所述粗过滤装置包括设置在箱体上的钢圈和套在钢圈上的过滤网袋，所述过滤网袋的孔径为60-120目。
进一步的，所述生化过滤层包括包括从上到下依次设置的生化过滤棉层、陶瓷环层、珊瑚石层、活性碳层。
进一步的，所述粗过滤装置上方设置有红蓝光谱的LED光照灯。
进一步的，所述供气装置包括设置在箱体外部的供气管和设置在生化过滤层底部的曝气机构。
进一步的，所述微过滤装置上设置有调节微过滤装置流量的流量调节器，微过滤装置内设置有进一步过滤的微滤袋。
进一步的，所述生化过滤层底部设置有支撑生化过滤层的过滤板。
进一步的，所述过滤桶上方有密封盖板，密封盖板与过滤桶之间的边缘处均设置有梯形扣件，所述梯形扣件用U形金属锁扣锁紧以使密封盖板与过滤桶之间的缝隙不漏水，当密封盖板使用时，所述箱体顶部设置有密封板，防止水溢出。
为了解决上述技术问题，本发明的另一种技术方案是：一种集成式鱼类废水过滤方法，该方法采用上述的过滤桶，按以下步骤进行：
(1)固液蛋白分离：将养殖、运输等用水负载产生的废水引入废水箱，废水中的鱼鳞、鱼粪、鱼皮等大颗粒杂物在重力作用和冲孔板的阻挡作用下滞留在废水箱底部，一方面通过电动阀门定期开启，将大颗粒废物排出过滤箱，另一方面通过射流器在蛋白分离箱内产生大量气泡，气泡堆积从泡沫导管排出，由于废水中存在鱼体排出的粘液，且大颗粒废物，如鱼鳞鱼皮等物质在水体中也会逐渐溶解并释放粘液，粘液的主要成分是糖蛋白类物质，大量的气泡使溶解在废水中的蛋白质废物粘附于泡沫中，并通过射流器引入臭氧;
(2)粗过滤：上述初步分离的废水从固液分离箱的废水出水口进入粗过滤装置进行粗过滤，所述粗过滤装置不仅过滤掉粗颗粒杂质，同时也作为藻类的生长附着物，所述藻类吸收水体中大量氨氮磷废物，增加水体的透明度;
(3)生化过滤：粗过滤后的水进入生化过滤层进行生化过滤，并吸引硝化细菌、芽孢杆菌等利于水体净化的有益菌大量生长，同时过滤桶底部的供气装置为生化过滤层的耗氧细菌提供充足的氧气，并减少耗材堵塞，延长耗材清洗的周期;
(4)微过滤：经生化过滤后的水再次被微过滤装置过滤，被设置在箱体外的水泵抽出，作为净化后的养殖用水。
与现有技术相比，本发明具有以下有益效果：
(1)本发明结合了多种过滤与净化的方式于一体，使鱼类在运输和销售过程中产生的污水得到有效净化：由用水负载产生的污水从废水进水口流入本系统经过固液分离、蛋白质分离、粗过滤、生化过滤、微滤袋、曝气、滴滤等净化处理后从净水出水口流入用水负载，从而使得用水负载产生的污水得到净化处理;
(2)在回水的第一道净化上，经过固液分离区时水体中的大型固体物质，如鱼鳞、虾毛、鱼皮等因重力作用和水平冲孔板的阻挡，滞留在废水箱底部，经过固液分离后的水体上行到粗过滤区，通过桶体侧面的排水阀门排出滞留的固体废物;
(3)在蛋白质分离箱，利用射流器，产生强烈的曝气作用，不需要针叶泵等复杂电气设备，提高系统的安全性，同时在射流器的进气口通入臭氧，用臭氧进行消毒;
(4)在生化过滤层下方设置了底部供气装置，为生化过滤区提供氧气，有氧条件有利于生化区内的微生物将有害的含氮废物转化为无害的含氮物质，同时可以减少生化过滤中生化棉的污物堵塞 ;
(5)本发明可以对同一水平面上用水负载进行供水与循环，不需要放在用水负载水平面上方或下方产生水位差从而进行循环;
(6)本发明设计了灵活的微滤方式，配合流量控制器控制水泵吸水量，可根据废水水流量的不同，可以调整需要微滤的水量比例;
(7)本发明在粗过滤装置上方可设置led灯，吸引并促进藻类在过滤网袋上生长，过滤网袋不仅过滤粗颗粒杂质，同时也作为藻类的生长附着物，藻类对氨氮磷等废物有很强的吸收能力，可以提高水体的透明度，过滤网袋可方便的取出，进行清洗;
(8)由于滤材在使用过程中会出现堵塞现象，会使过滤桶中的水位不稳定，由于用水负载的水平面与废水进水口相一致时，而密封盖板的水位高于废水进水口，从而可以保证水体的水位始终都在不溢出箱体，在需要维护时可以方便快捷的打开箱体;
(9)在一些已有技术用水负载的钢架结构中，如果过滤桶上方的钢架距离过滤桶上方很近，会导致在维护时无法取出滤材，而本发明中可以将锁扣取出后将过滤桶密封盖板取出后，再进一步对过滤桶中的滤材进行维护，但是，如果仅仅取出过滤网袋维护无需将密封盖板取出;
(10)在活鱼运输过程中，在使用密封盖的情况下，可以在过滤箱顶部加一个挡板，防止车辆运输颠簸造成水体损失。
