申请日2014.12.03
公开(公告)日2015.04.15
IPC分类号C02F9/02
摘要

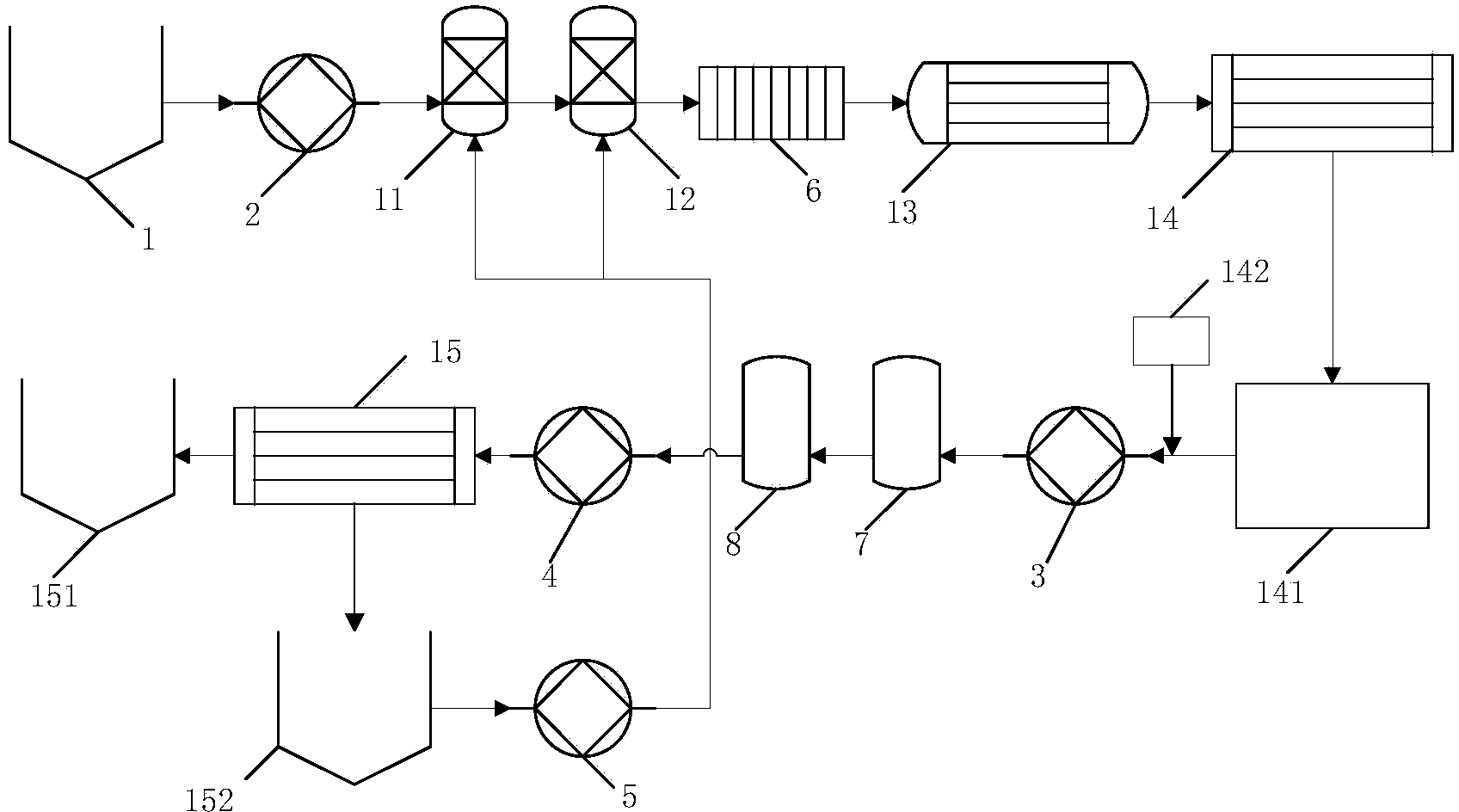

本实用新型提供一种线路板清洗废水净化回用系统，包括石英砂过滤器、多介质过滤器、自清洗过滤器、超滤系统和反渗透系统;所述石英砂过滤器对线路板清洗废水进行初步沉淀、过滤，所述多介质过滤器对石英砂过滤器产水进行二次沉淀、过滤，所述自清洗过滤器对多介质过滤器产水进行再次过滤，保证产水符合超滤进水要求，所述超滤系统对自清洗过滤器产水进行深度处理，进一步去除水源中的悬浮物、颗粒、杂质和胶体;所述反渗透系统采用高脱盐率反渗透膜元件对超滤系统产水进行脱盐，使出水水质完全满足线路板生产用水要求。本实用新型提供的系统，能将线路板废水净化为合格的纯水，并重新应用到线路板生产中，达到废水净化回用，减排节水的目的。
摘要附图
权利要求书
1.一种线路板清洗废水净化回用系统，其特征在于，包括石英 砂过滤器、多介质过滤器、自清洗过滤器、超滤系统和反渗透系统; 其中，
所述石英砂过滤器对线路板清洗废水进行初步沉淀、过滤，初步 去除废水中的各种悬浮物、胶体、颗粒和杂质;
所述多介质过滤器对所述石英砂过滤器产水进行二次沉淀、过滤， 保证产水SDI、浊度符合自清洗进水要求;
所述自清洗过滤器对所述多介质过滤器产水进行再次过滤，保证 产水符合超滤进水要求;
所述超滤系统对所述自清洗过滤器产水进行深度处理，进一步去 除水源中的悬浮物、颗粒、杂质和胶体，并去除部分COD和色度;
所述反渗透系统采用高脱盐率反渗透膜元件对所述超滤系统产 水进行脱盐，使出水水质完全满足线路板生产用水要求。
2.根据权利要求1所述的线路板清洗废水净化回用系统，其特 征在于，所述石英砂过滤器和多介质过滤器各配有一套反洗系统，反 洗水为反渗透浓水。
3.根据权利要求1所述的线路板清洗废水净化回用系统，其特 征在于，所述多介质过滤器和自清洗过滤器之间安设有板式换热器。
4.根据权利要求1所述的线路板清洗废水净化回用系统，其特 征在于，所述超滤系统配有阻垢剂和还原剂加药装置。
5.根据权利要求1所述的线路板清洗废水净化回用系统，其特 征在于，所述超滤系统与所述多介质过滤器共用一套反洗系统。
6.根据权利要求1所述的线路板清洗废水净化回用系统，其特 征在于，所述反渗透系统前安设有第一保安过滤器和第二保安过滤器。
7.根据权利要求6所述的线路板清洗废水净化回用系统，其特 征在于，所述第一保安过滤器的过滤精度为5微米，所述第二保安过 滤器的过滤精度为1微米。
8.根据权利要求1所述的线路板清洗废水净化回用系统，其特 征在于，所述高脱盐率反渗透膜元件的脱盐率大于等于99.5%。
9.根据权利要求1所述的线路板清洗废水净化回用系统，其特 征在于，所述反渗透系统的出水电导率小于10μs/cm。
说明书
一种线路板清洗废水净化回用系统
技术领域
本实用新型属于环境工程领域，具体涉及一种线路板清洗废水净 化回用系统。
背景技术
随着电子工业的高速发展，增加了线路板的需求量，线路板的生 产是电子行业的重要基础产业。线路板清洗用水量巨大，在水资源匮 乏日益严重的我国开展清洗废水净化回用十分必要：一方面可以节约 水资源，减轻企业用水困难;另一方面可以降低企业的生产成本，减 轻环境污染。
线路板清洗废水来源于磨板、水洗、电镀、洗缸等程序，占总水 量的80%以上，清洗废水总体呈酸性，其污染物浓度相对较低，一般 pH为2～5，COD(表示有机物的含量)在100mg/L以下，铜离子质 量浓度在100mg/L以下，回收利用价值高。线路板生产用水对水质 要求较高，采用传统工艺处理清洗废水因金属离子和有机物含量高， 水质难以达到工艺用水质量标准。
实用新型内容
针对现有技术存在的传统工艺处理清洗废水因金属离子和有机 物含量高，水质难以达到工艺用水质量标准的技术问题，本实用新型 提供一种线路板清洗废水净化回用系统，达到废水净化回用，减排节 水的目的。
为了实现上述目的，本实用新型采用如下技术方案：
一种线路板清洗废水净化回用系统，包括石英砂过滤器、多介质 过滤器、自清洗过滤器、超滤系统和反渗透系统;其中，
所述石英砂过滤器对线路板清洗废水进行初步沉淀、过滤，初步 去除废水中的各种悬浮物、胶体、颗粒和杂质;
所述多介质过滤器对所述石英砂过滤器产水进行二次沉淀、过滤， 保证产水SDI、浊度符合自清洗进水要求;
所述自清洗过滤器对所述多介质过滤器产水进行再次过滤，保证 产水符合超滤进水要求;
所述超滤系统对所述自清洗过滤器产水进行深度处理，进一步去 除水源中的悬浮物、颗粒、杂质和胶体，并去除部分COD和色度;
所述反渗透系统采用高脱盐率反渗透膜元件对所述超滤系统产 水进行脱盐，使出水水质完全满足线路板生产用水要求。
本实用新型提供的线路板清洗废水净化回用系统，通过所述石英 砂过滤器对废水原液进行初步过滤，多介质过滤器进行二次过滤，自 清洗过滤器进行三次过滤，超滤系统进行深度处理，以及通过反渗透 系统进行脱盐处理，最终可将线路板废水净化为合格的纯水，并重新 应用到线路板生产中，达到废水净化回用，减排节水的目的，且操作 简单，具有高效、稳定、简便和低成本优势，可广泛用于线路板行业 清洗废水净化回用。
进一步，所述石英砂过滤器和多介质过滤器各配有一套反洗系统， 反洗水为反渗透浓水。
进一步，所述多介质过滤器和自清洗过滤器之间安设有板式换热 器。
进一步，所述超滤系统配有阻垢剂和还原剂加药装置。
进一步，所述超滤系统与所述多介质过滤器共用一套反洗系统。
进一步，所述反渗透系统前安设有第一保安过滤器和第二保安过 滤器。
进一步，所述第一保安过滤器的过滤精度为5微米，所述第二保 安过滤器的过滤精度为1微米。
进一步，所述高脱盐率反渗透膜元件的脱盐率大于等于99.5%。
进一步，所述反渗透系统的出水电导率小于10μs/cm。
