申请日2014.12.03
公开(公告)日2015.09.30
IPC分类号B01D61/12; C02F1/44
摘要
本公开涉及一种反渗透净水设备及其废水排出比例调节方法。净水设备包括反渗透滤芯废水管路及比例控制组件;所述反渗透滤芯具有原水进水口、净水出水口和废水出水口;所述废水管路连通在所述反渗透滤芯废水出水口上，所述比例控制组件安装于所述废水管路上，所述比例控制组件能控制所述废水管路在至少二个排出比例间调整。

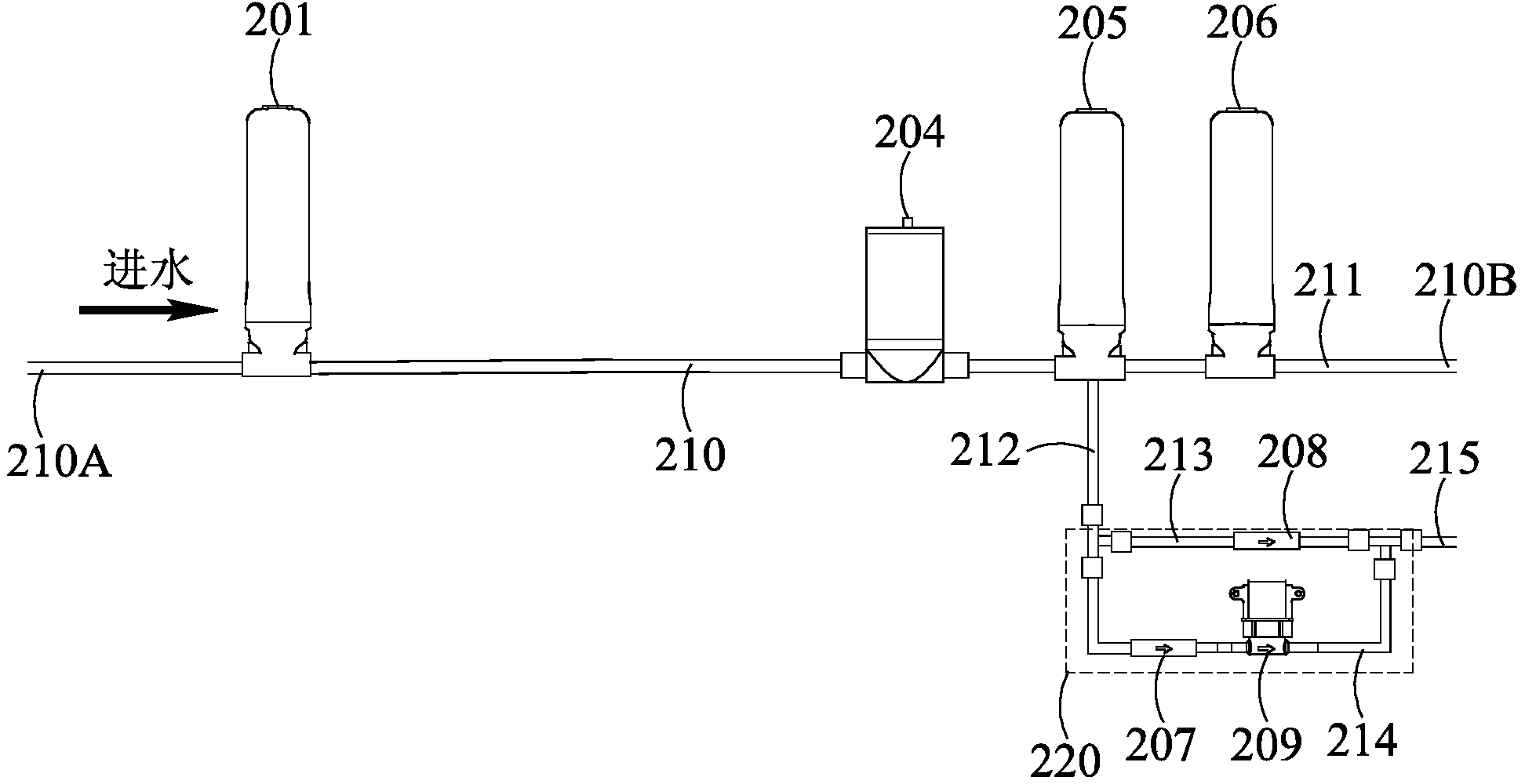

摘要附图
权利要求书
1.一种反渗透净水设备，其特征在于，包括反渗透滤芯、废水管路及比 例控制组件;
所述反渗透滤芯具有原水进水口、净水出水口和废水出水口;
所述废水管路连通在所述反渗透滤芯废水出水口上，所述比例控制组件安 装于所述废水管路上，所述比例控制组件能控制所述废水管路在至少二个排出 比例间调整。
2.如权利要求1所述的反渗透净水设备，其特征在于，还具有一水质传 感器，所述水质传感器安装于所述反渗透滤芯原水进水口前的管路上，用于采 集原水水质。
3.如权利要求2所述的废水控制装置，其特征在于，还包括一控制器， 所述控制器分别与所述水质传感器及所述比例控制组件连接;所述控制器根据 所述水质传感器检测的原水水质，控制所述比例控制组件，以此调节所述废水 管路的废水排出比例。
4.如权利要求3所述的反渗透净水设备，其特征在于，所述比例控制组 件包括一同步调节阀，所述同步调节阀安装于所述废水管路上。
5.如权利要求3所述的反渗透净水设备，其特征在于，所述比例控制组 件包括至少两个调节水路、至少一控制阀及至少两个比例器;各所述调节水路 并联，各所述调节水路前端接通于所述废水管路进水端，各所述调节水路后端 接通于所述废水管路排水端;所述比例器对应串接于所述调节水路，所述控制 阀安装于至少一调节水路上;以所述控制阀控制其所处的调节水路的开启或关 闭，以此控制所述废水管路的废水排出比例。
6.如权利要求5所述的反渗透净水设备，其特征在于：所述控制器中存 储有：
预先划分的至少两个水质分区，及
预先设置的各个水质分区与串接于调节水路中的控制阀的开关控制对应 关系。
7.如权利要求5所述的反渗透净水设备，其特征在于，
各所述调节水路上比例器的废水排出比例相同;
或
各所述调节水路上比例器的废水排出比例不同。
8.如权利要求1至7任一项所述的反渗透净水设备，其特征在于，
所述反渗透净水设备还包括主管路、进水电磁阀、前置预处理滤芯、增压 泵、净水管路和后置处理滤芯;
所述主管路连通至所述反渗透滤芯的原水进水口;在原水进水端至所述反 渗透滤芯，所述主管路依次串接有进水电磁阀、前置预处理滤芯及增压泵;
所述净水管路由所述反渗透滤芯的净水出水口接出，所述净水管路上串接 有后置处理滤芯;
原水经所述主管路进入所述前置处理滤芯过滤，所述增压泵将原水增压送 至所述反渗透滤芯，所述反渗透滤芯渗出的纯净水，经净水管路在所述后置处 理滤芯处理，之后输出处理后的净水以供使用;所述反渗透滤芯废水出水口排 出的废水，进入所述废水管路以排出，所述比例控制组件能控制所述废水管路 在二个以上排出比例间调整。
9.一种反渗透净水设备的废水排出比例调节方法，基于所述权利要求2 所述的反渗透净水设备实现，其特征在于：
采集反渗透滤芯原水进水口前的管路中原水水质;
根据所述原水水质，控制连接于反渗透滤芯的废水出水口上的比例控制组 件在至少两个排出比例间调节。
10.如权利要求9所述的方法，基于所述权利要求4所述的反渗透净水设 备实现，其特征在于：所述根据所述原水水质，控制连接于反渗透滤芯的废水 出水口上的比例控制组件在至少两个排出比例间调节，包括：
根据所述原水水质，控制设置于所述比例控制组件中的同步调节阀以调节 废水管路的排出比例。
11.如权利要求9所述的方法，基于所述权利要求5所述的反渗透净水设 备实现，其特征在于：所述根据所述原水水质，控制连接于反渗透滤芯的废水 出水口上的比例控制组件在至少两个排出比例间调节，包括：
判断所述原水水质属于预先划分的至少两个水质分区;
根据所述原水水质所属于的水质分区，以及预先设置的各个水质分区与串 接于调节水路中的控制阀的开关控制对应关系，控制所述控制阀开启或关闭， 以调节废水管路的排出比例。
说明书
反渗透净水设备及其废水排出比例调节方法
技术领域
本公开涉及净水处理技术领域，尤其涉及一种反渗透净水设备及其废水 排出比例调节方法。
背景技术
近几年来，净水产品作为健康产品越来越受到消费者的关注，净水行业 也随之在高速地发展。反渗透净水机是国内家用净水机的主流，为了保证反 渗透滤芯的使用寿命，在使用过程中，必须不停地对反渗透滤芯膜表面进行 冲洗，降低反渗透滤芯膜表面的盐浓度，减缓膜表面结垢造成的堵塞，即必 须保证一定比例的浓缩水(也称废水)排放。回收率一般是指，净化后的纯 净水，占未净化的原水量的比例。排放的废水量与净化后的纯净水的量相加 一般等于未净化的原水量。在保证反渗透滤芯的使用寿命的前提下，提高原 水回收率，尽量减少浓缩水的排放是行业的共同目标。
发明人在实现本公开的过程中，发现相关技术至少存在如下缺陷：用固 定的比例器来固化所有地区的回收率，对水质好的地区，回收率可以在比较 高的范围而不影响滤芯使用寿命，由于固定回收率过大，废水流量过大而造 成水资源浪费。而对水质很差的地区，固定回收率可能会偏高，使废水流速 过慢，反渗透滤芯会提前堵塞，会缩短反渗透滤芯使用寿命，造成过高的换 芯费用。
发明内容
为了解决相关技术中净水设备不具备依水质调整回收率的技术问题，本 公开提供一种反渗透净水设备及其废水排出比例调节方法。所述技术方案如 下：
根据本公开实施例的第一方面，提供一种反渗透净水设备，包括反渗透 滤芯、废水管路及比例控制组件;
所述反渗透滤芯具有原水进水口、净水出水口和废水出水口;
所述废水管路连通在所述反渗透滤芯废水出水口上，所述比例控制组件 安装于所述废水管路上，所述比例控制组件能控制所述废水管路在至少二个 排出比例间调整。
可选的，还具有一水质传感器，所述水质传感器安装于所述反渗透滤芯 原水进水口前的管路上，用于采集原水水质。
可选的，还包括一控制器，所述控制器分别与所述水质传感器及所述比 例控制组件连接;所述控制器根据所述水质传感器检测的原水水质，控制所 述比例控制组件，以此调节所述废水管路的废水排出比例。
可选的，所述比例控制组件包括一同步调节阀，所述同步调节阀安装于 所述废水管路上。
可选的，所述比例控制组件包括至少两个调节水路、至少一控制阀及至 少两个比例器;各所述调节水路并联，各所述调节水路前端接通于所述废水 管路进水端，各所述调节水路后端接通于所述废水管路排水端;所述比例器 对应串接于所述调节水路，所述控制阀安装于至少一调节水路上;以所述控 制阀控制其所处的调节水路的开启或关闭，以此控制所述废水管路的废水排 出比例。
可选的，所述控制器中存储有：
预先划分的至少两个水质分区，及
预先设置的各个水质分区与串接于调节水路中的控制阀的开关控制对应 关系。
可选的，所述反渗透净水设备还包括主管路、进水电磁阀、前置预处理 滤芯、增压泵、净水管路和后置处理滤芯;
所述主管路连通至所述反渗透滤芯的原水进水口;在原水进水端至所述 反渗透滤芯，所述主管路依次串接有进水电磁阀、前置预处理滤芯及增压泵;
所述净水管路由所述反渗透滤芯的净水出水口接出，所述净水管路上串 接有后置处理滤芯;
原水经所述主管路进入所述前置处理滤芯过滤，所述增压泵将原水增压 送至所述反渗透滤芯，所述反渗透滤芯渗出的纯净水，经净水管路在所述后 置处理滤芯处理，之后输出处理后的净水以供使用;所述反渗透滤芯废水出 水口排出的废水，进入所述废水管路以排出，所述比例控制组件能控制所述 废水管路在二个以上排出比例间调整。
可选的，各所述调节水路上比例器的废水排出比例相同;
或
各所述调节水路上比例器的废水排出比例不同。
根据本公开实施例的第二方面，提供一种反渗透净水设备废水排出比例 调节方法，
基于前述的反渗透净水设备实现，
采集反渗透滤芯原水进水口前的管路中原水水质;
根据所述原水水质，控制连接于反渗透滤芯的废水出水口上的比例控制 组件在至少两个排出比例间调节。
可选的，基于所前述一种实施例的反渗透净水设备实现，所述根据所述 原水水质，控制连接于反渗透滤芯的废水出水口上的比例控制组件在至少两 个排出比例间调节，包括：
根据所述原水水质，控制设置于所述比例控制组件中的同步调节阀以调 节废水管路的排出比例。。
可选的，基于前述另一种实施例的反渗透净水设备实现，所述根据所述 原水水质，控制连接于反渗透滤芯的废水出水口上的比例控制组件在至少两 个排出比例间调节，包括：
判断所述原水水质属于预先划分的至少两个水质分区;
根据所述原水水质所属于的水质分区，以及预先设置的各个水质分区与 串接于调节水路中的控制阀的开关控制对应关系，控制所述控制阀开启或关 闭，以调节废水管路的排出比例。
本公开的实施例提供的技术方案可以包括以下有益效果：
提供一比例控制组件安装于废水管路上，比例控制组件能控制废水管路 在二个以上排出比例间调整。净水设备的回收率，通过可多级调整的比例控 制组件控制。解决了现有相关技术中净水设备不具备依水质调整回收率的技 术问题。
另外，根据用户当地的水原水质情况，可调节净水设备的回收率，给反 渗滤芯匹配最佳的浓缩水比例，在保证滤芯使用寿命的前提下，最大化地提 高回收率，可节约水源。在水质较好的地区，自动提高回收率以节约水源; 而在水质较差的地区，自动降低回收率以保证反渗透滤芯的使用寿命。产品 智能化，可靠性更进一步提高。
此外，本公开可以根据需要在浓缩水比例控制组件里增减串联的浓缩水 比例器和电磁阀，增加水质分级，同步增加浓缩水比例控制电磁阀，可实现 回收率更精确的控制。
应当理解的是，以上的一般描述和后文的细节描述仅是示例性的，并不 能限制本公开。
