申请日2014.12.03
公开(公告)日2015.04.15
IPC分类号C02F9/14
摘要
本实用新型涉及一种小型地埋式一体化污水处理装置，属于环保设备领域，包括：进水管、出水管、检查井、筒体，其筒体材质采用12mm厚的玻璃钢，且包含化粪调节池、水解池、接触氧化池、沉淀池四个水池，每个水池均含有检查井;化粪调节池提升泵处设过滤器，沉淀池设有污泥回流泵，设备均采用水下设备，无噪音。本装置用于解决小水量污水处理，将化粪池和污水处理池结合在一起，无需单独设置化粪池;本装置的优势在于：实用经济、防腐耐用、安装工序简单、操作方便、污水处理效果好。

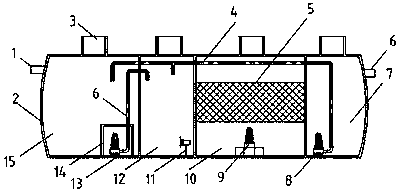

摘要附图
权利要求书
1.一种小型地埋式一体化污水处理装置，此实用新型包括进水管、出水管、检查井、筒体，其中筒体包括化粪调节池、水解池、接触氧化池、沉淀池，其特征在于：所述的筒体材质采用12mm厚的玻璃钢，筒体中每个水池均含有检查井。
2.根据权利要求1所述的小型地埋式一体化污水处理装置，其特征在于：所述化粪调节池中的提升泵处设有过滤器。
3.根据权利要求1所述的小型地埋式一体化污水处理装置，其特征在于：所述沉淀池设置污泥回流泵。
4.根据权利要求1所述的小型地埋式一体化污水处理装置，其特征在于：所述化粪调节池、水解池、接触氧化池、沉淀池中的设备均采用水下设备。
说明书
一种小型地埋式一体化污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种小型地埋式一体化污水处理装置。
背景技术
随着农村向城市化的日益发展，城镇人口和企业逐渐增多，居民小区和小企业大量涌现，工业污水和生活污水排放量相应地增多。居民小区和小企业目前处理污水的方法是做化粪池和污水处理池，这样做不但很不经济，而且工序复杂，施工操作麻烦，且目前缺乏成熟的技术，更没有完善的技术体系。
实用新型内容
针对上述问题，本实用新型的目的在于设计一种将化粪池和污水处理池结合于一体的小型地埋式一体化污水处理装置，用于解决小水量污水处理的难题。本技术方案有效地解决了传统技术上工序、操作复杂等缺陷。为了实现上述目的，本实用新型提出的技术方案为，一种小型地埋式一体化污水处理装置，筒体采用采用12mm厚的玻璃钢，防腐性能好，坚固耐用;筒体包括：化粪调节池、水解池、接触氧化池、沉淀池，每个水池均含有检查井，方便对各水池进行检查和维护;并且每个水池中的设备均采用水下设备，无噪音产生，不会产生噪声污染。
以上所述本实用新型中化粪调节池中提升泵处设过滤器，有效防止不易降解的污染物堵塞水泵，起到初步过滤的作用。
以上所述本实用新型中沉淀池设置污泥回流泵，部分污泥回流至水解池循环处理，剩余污泥回流至化粪调节池，此种方案能最大化地对污泥进行处理，处理效果佳。
