申请日2014.08.04
公开(公告)日2015.01.28
IPC分类号C02F1/48
摘要
本实用新型属于废水处理领域，特别涉及用于废水处理的磁分离磁盘。该磁分离磁盘包括盘体和面板，盘体上设置有磁体布置槽、点焊条安装孔、密封槽，密封槽为环型，设置于盘体内圈，密封槽内安装有密封圈，磁体布置槽内有按一定方式布置的磁体，点焊条安装孔均匀分布在磁体布置槽间环状台阶上。该磁盘具有不易变形、运行可靠、寿命长的特点。
权利要求书

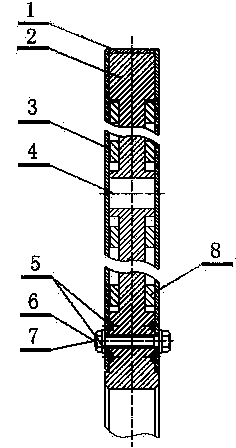

1.用于废水处理的磁分离磁盘，包括盘体(2)和面板(3)，其特征在于：盘体(2)上设置有磁体布置槽(9)、点焊条安装孔(10)、密封槽(11)，密封槽(11)为环型，设置于盘体(2)内圈，密封槽(11)内安装有密封圈(5)，磁体布置槽(9)内有按一定方式布置的磁体(8)，点焊条安装孔(10)均匀分布在磁体布置槽(9)间环状台阶上;面板(3)为环状结构，分别覆盖在盘体(2)两侧面，面板(3)外圈与外圆条(1)连接，面板(3)中圈通过点焊条(4)、点焊条安装孔(10)与盘体(2)连接，面板(3)内圈采用螺栓(6)与盘体(2)连接;所述的外圆条(1)，与盘体(2)厚度等宽，覆盖在盘体(2)外缘上;所述的点焊条(4)，为圆柱形条装，与盘体(2)厚度等高，安装于盘体(2)的点焊条安装孔(10)内。
2.如权利要求1所述的用于废水处理的磁分离磁盘，其特征在于：所述的磁分离磁盘还可以包括垫圈(7)，面板(3)内圈采用螺栓(6)、垫圈(7)与盘体(2)连接。
3.如权利要求2所述的用于废水处理的磁分离磁盘，其特征在于：所述的盘体(2)为一体式结构。
说明书
用于废水处理的磁分离磁盘
技术领域
本发明属于废水处理领域，特别涉及用于废水处理的磁分离磁盘。
背景技术
磁分离是一种通过磁体提供的磁场吸力来实现物质分离的技术，属于物理分离法，是上世纪70年代初在美国发展起来的，它能快速地分离混合物中的磁性杂质。磁分离利用废水中杂质颗粒的磁性进行分离，对于水中非磁性或弱磁性的颗粒，利用磁性接种技术可使它们具有磁性。借助外力磁场的作用，将废水中有磁性的悬浮固体分离出来，从而达到净化水的目的。与沉降、过滤等常规方法相比较，磁力分离法具有处理能力大、效率高、能量消耗少、设备简单紧凑等一系列优点，它不但已成功应用于高炉煤气洗涤水、炼钢烟尘净化废水，轧钢废水和烧结废水的净化，而且在其它工业废水、城市污水和地皮水的净化方面也很有发展前途。
目前，工程应用中的磁分离净化废水设备以磁盘液体分离净化设备占主导地位，磁盘作为其核心部件，存在如下问题：磁盘易变形，运行中易与刮渣机构及刨渣机构摩擦造成磁盘磨损，从而大大缩短设备使用寿命。
发明内容
本发明公开用于废水处理的磁分离磁盘，该磁盘具有不易变形、运行可靠、寿命长的特点。
本发明的发明目的是通过以下技术方案实现的。
用于废水处理的磁分离磁盘，包括盘体和面板，盘体上设置有磁体布置槽、点焊条安装孔、密封槽，密封槽为环型，设置于盘体内圈，密封槽内安装有密封圈，磁体布置槽内有按一定方式布置的磁体，点焊条安装孔均匀分布在磁体布置槽间环状台阶上;面板为环状结构，分别覆盖在盘体两侧面，面板外圈与外圆条焊接，面板中圈通过点焊条、点焊条安装孔与盘体连接，面板内圈采用螺栓与盘体连接，所述的外圆条，与盘体厚度等宽，覆盖在盘体外缘上;所述的点焊条，为圆柱形条装，与盘体厚度等高，安装于盘体的点焊条安装孔内。
进一步，所述的磁分离磁盘还可以包括垫圈，面板内圈采用螺栓、垫圈与盘体连接。
进一步，所述的磁分离磁盘所述的盘体为一体式结构。
本发明具有下述优点：
1、本实用新型中所述盘体为一体式结构，保证盘体不易变形。 2、本实用新型涉及磁分离磁盘不易变形，运行可靠，寿命长，可以极大提高设备使用寿命，从而提高设备经济性。
