申请日2014.12.02
公开(公告)日2015.04.01
IPC分类号C02F3/34; C02F3/32
摘要
本发明公开了本发明提供一种密封式污水生物处理方法，污水依次流经由密封壳体、污水进水管、植物处理室、微生物处理室、 微生物处理室出水口、微生物处理室进水电磁阀、植物处理室入水口、曝气风机、顺流入水电磁阀、逆流入水电磁阀、S形折流区、S形折流区进水口、曝气管、逆流出水管、顺流出水管、集水区、逆流出水电磁阀、集水区出口、循环水路1号入水口、循环水路2号入水口、顺流出水电磁阀、循环泵及拦截滤网构成的装置后排出。本发明具有造价低、运行稳定、占地面积小等特点。可以通过控制内部各个阀门的开闭，实现内部水流的不同流动路径和流程的灵活变换和组合，处理方式灵活对COD、总磷、总氮、悬浮物等主要污染物具有较强的处理能力。

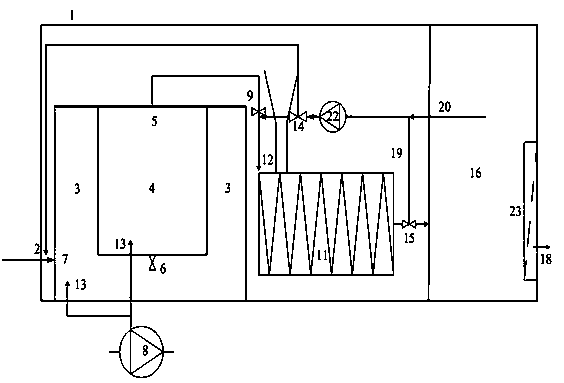

摘要附图
权利要求书
1.一种密封式污水生物处理方法，其特征是：污水从密封壳体一侧的污水进水管进入密封壳体内的植物处理室，密封壳体内部设置植物处理室，植物处理室内部设置微生物处理室，植物处理室和微生物处理室组成内外嵌套的回型水箱，植物处理室内种植水生挺水植物，在植物处理室停留1-2小时后污水通过微生物处理室底部的微生物处理室进水电磁阀进入微生物处理室，在微生物处理室停留4-6小时的污水从微生物处理顶部的微生物处理室出水口流出，依次通过顺流入水电磁阀和S形折流区进水口进入S形折流区，污水在S形折流区内延长流程和停留时间，然后经S形折流区末端进入顺流出水管，顺流出水管为4根长5m的PVC管，其上每隔5mm开一小孔，顺流出水管口通过三通分别连接逆流入水电磁阀和顺流出水电磁阀;当逆流入水电磁阀打开，顺流出水电磁阀关闭时，水通过逆流入水电磁阀另一端连接循环水路1号入水口，然后通过循环泵进入逆流出水管，逆流出水管为4根PVC管，其上每隔5mm开一小孔，污水通过逆流出水管返回顺流入水电磁阀;当逆流入水电磁阀关闭，顺流出水电磁阀打开时，污水进入在密封壳体末端内设置的以PVC挡板隔出的集水区;部分水通过集水区内设置的循环水路2号入水口进入循环泵后返回逆流出水管，部分水通过集水区出口排出，水中的颗粒物被集水区出口处设置拦截滤网拦截，曝气风机引出的曝气管分别通入微生物处理室和植物处理室底部，为微生物处理室和植物处理室曝气供养，密封壳体顶部为可开闭的百叶窗，可为植物的光合作用提供光照。
2.根据权利要求1所述的密封式污水生物处理方法，其特征在于，顺流入水电磁阀、逆流入水电磁阀、逆流出水电磁阀、顺流出水电磁阀为球形阀。
3.根据权利要求1所述的密封式污水生物处理方法，其特征在于，S形折流区的流程长度约为10-100米。
说明书
一种密封式污水生物处理方法
技术领域
本发明涉及密封式污水生物处理方法，属于环境保护中的水处理领域。
背景技术
人类的活动会使大量的工业、农业和生活废弃物排入水中，使水体受到污染。日趋加剧的水污染，已对人类的生存安全构成重大威胁，成为人类健康、经济和社会可持续发展的重大障碍，因此污水治理是关系到国计民生的重要问题。
人工生物处理系统以其缓冲容量大、处理效果好、工艺简单、投资省、运行费用低等特点成为近些年污水处理技术问题上的研究热点。人工生物是一个包括动物、植物、微生物的综合的生态系统，在促进废水中污染物质良性循环的前提下，充分发挥资源的生产潜力，防止环境再污染，获得污水处理与资源化的最佳效益。
目前现有的人工生物处理装置普遍存在占地面积大、流程复杂、土建工程大，建设成本高，处理效果不佳的问题。
发明内容
针对现有技术存在的问题，本发明提供一种密封式污水生物处理方法，污水从密封壳体一侧的污水进水管进入密封壳体内的植物处理室，密封壳体内部设置植物处理室，植物处理室内部设置微生物处理室，植物处理室和微生物处理室组成内外嵌套的回型水箱，植物处理室内种植水生挺水植物，在植物处理室停留1-2小时后污水通过微生物处理室底部的微生物处理室进水电磁阀进入微生物处理室，在微生物处理室停留4-6小时的污水从微生物处理顶部的微生物处理室出水口流出，依次通过顺流入水电磁阀和S形折流区进水口进入S形折流区，污水在S形折流区内延长流程和停留时间，然后经S形折流区末端进入顺流出水管，顺流出水管为4根长5m的PVC管，其上每隔5mm开一小孔，顺流出水管口通过三通分别连接逆流入水电磁阀和顺流出水电磁阀;当逆流入水电磁阀打开，顺流出水电磁阀关闭时，水通过逆流入水电磁阀另一端连接循环水路1号入水口，然后通过循环泵进入逆流出水管，逆流出水管为4根PVC管，其上每隔5mm开一小孔，污水通过逆流出水管返回顺流入水电磁阀;当逆流入水电磁阀关闭，顺流出水电磁阀打开时，污水进入在密封壳体末端内设置的以PVC挡板隔出的集水区;部分水通过集水区内设置的循环水路2号入水口进入循环泵后返回逆流出水管，部分水通过集水区出口排出，水中的颗粒物被集水区出口处设置拦截滤网拦截，曝气风机引出的曝气管分别通入微生物处理室和植物处理室底部，为微生物处理室和植物处理室曝气供养，密封壳体顶部为可开闭的百叶窗，可为植物的光合作用提供光照。
顺流入水电磁阀、逆流入水电磁阀、逆流出水电磁阀、顺流出水电磁阀为球形阀。
S形折流区的流程长度为10-100米。
本发明与现有技术相比较有以下优点：
(1)本发明将微生物、植物结合在同一个系统中，可根据污水特点灵活改变所需要的人工湿地类型;
(2)本发明具有造价低、运行稳定、无二次污染，占地面积小，无能耗且管理简单等特点。该系统为一个稳定的生态系统，可以因地制宜地利用农村生物资源丰富的特点。该系统利用植物的光合作用，不用外加碳源，节省了物质和能源，建造和运行费用相对较低。该系统产生的二次污染物很少，对农村的自然环境影响很少;
(3)本发明可以通过控制内部各个阀门的开闭，实现内部水流的不同流动路径和流程的灵活变换和组合，实现不同程度的处理，处理方式灵活;
(4)本发明对COD、总磷、总氮、悬浮物等主要污染物具有较强的处理能力，CDO的去除率为98%，对总氮的去除率为97%，对悬浮物的去除率为99%，对总磷的去除率为96%
