申请日2014.12.02
公开(公告)日2015.03.04
IPC分类号C02F1/72; C02F1/30
摘要
本发明涉及污水处理技术领域，具体涉及一种太阳能光催化降解污水系统，包括基板，以及至少一层设置在基板上表面的光催化薄膜层，以及输送污水的输送管道，所述输送管道上设置有将污水喷洒到光催化薄膜层上的布水器喷雾嘴。通过在基板上设置光催化薄膜层，形成光催化降解反应器，吸收太阳能产生微电流，光催化分解污水中的有机大分子物质，达到对污水处理的目的，其无能耗、处理污水效率高，减少BOD、COD的排放。

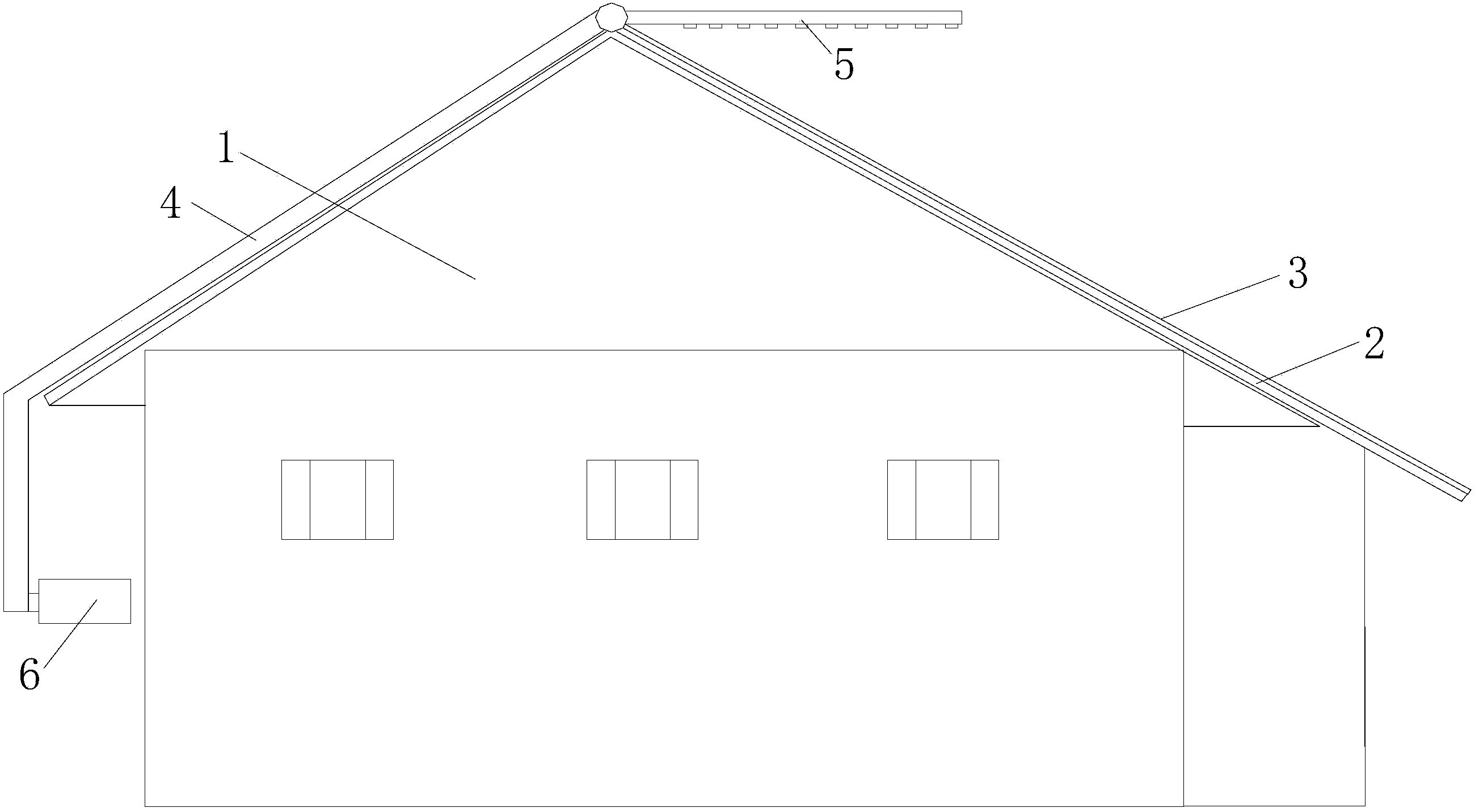

摘要附图
权利要求书
1.太阳能光催化降解污水系统，其特征在于：该系统包括基板，以及至 少一层设置在基板上表面的光催化薄膜层，以及输送污水的输送管道，所述 输送管道上设置有将污水喷洒到光催化薄膜层上的布水器喷雾嘴。
2.根据权利要求1所述的太阳能光催化降解污水系统，其特征在于：所 述光催化薄膜层为光催化纳米TiO2层，所述光催化纳米TiO2的粒径在23nm —28nm。
3.根据权利要求2所述的太阳能光催化降解污水系统，其特征在于：所 述光催化纳米TiO2的粒径为25nm。
4.根据权利要求1或2所述的太阳能光催化降解污水系统，其特征在于： 所述布水器喷雾嘴喷到光催化薄膜层上的污水形成一层液膜，液膜的厚度在 100微米—500微米之间。
说明书
太阳能光催化降解污水系统
技术领域
本发明涉及污水处理技术领域，具体涉及一种太阳能光催化降解污水系统。
背景技术
目前大多数研究集中在研究TiO2光催化剂本身的性质方面，如提高光催化效 率、搀杂使响应带宽红移等。另外，在家庭空气污染治理方面的应用，以TiO2 为主要成分的光触媒以及小型光触媒甲醛消解器有大量使用。但是在工业上， 大型的TiO2光催化器的应用很少。
发明内容
针对上述技术问题，本发明提供一种太阳能光催化降解污水系统，通过在 基板上设置光催化薄膜层，形成光催化降解反应器，吸收太阳能产生微电流， 光催化分解污水中的有机大分子物质，达到对污水处理的目的，其无能耗、处 理污水效率高，减少BOD、COD的排放。
实现本发明的技术方案如下：
太阳能光催化降解污水系统，该系统包括基板，以及至少一层设置在基板 上表面的光催化薄膜层，以及输送污水的输送管道，所述输送管道上设置有将 污水喷洒到光催化薄膜层上的布水器喷雾嘴。
所述光催化薄膜层为光催化纳米TiO2层，所述光催化纳米TiO2的粒径在23nm —28nm。纳米级微粒在敷设到基板上后能非常紧密附着在基板上，具有自清洁 功能，不需要经常清洗;而且光催化薄膜层的强氧化性能够杀死部分细菌。
所述光催化纳米TiO2的粒径为25nm。
所述布水器喷雾嘴喷到光催化薄膜层上的污水形成一层液膜，液膜的厚度 在100微米—500微米之间。
采用了上述方案，通过在基板上设置光催化薄膜层，形成光催化降解反应 器，吸收太阳能产生微电流，光催化分解污水中的有机大分子物质;即污水通 过布水器喷雾嘴喷洒在光催化薄膜层上形成液膜缓慢流下，污水中的有机污染 物分子不断与光催化薄膜层中的TiO2接触，在太阳光的照射下提供能量，产生 微电子化学反应，产生具有很强氧化性的空穴，与有机污染物分子结合发生氧 化反应，达到分解有机污染物分子的作用，达到对污水处理的目的，其无能耗、 处理污水效率高，减少BOD、COD的排放。
