申请日2014.08.05
公开(公告)日2014.12.17
IPC分类号C02F9/10
摘要
本实用新型公开了一种稀土废料回收稀土废水综合处理装置，解决了解决稀土回收过程中皂化废水、碳铵沉淀废水、草酸沉淀废水处理问题，其特点是并列设置废水罐(1)、框式压滤机(2)、调浆罐(3)，彼此相连接，调浆罐(3)连接一个汽提塔(4)，汽提塔(4)一路连接氨贮藏槽(5)，另一路连接曝气池(6)，曝气池(6)一路连接吸收塔(8)，另一路连接一效蒸发器(7)，吸收塔(8)一路连接循环泵(10)，循环泵(10)另一路返回吸收塔(8)，一效蒸发器(7)一路连接二效蒸发器(9)，另一路连接纯水贮槽(13)，二效蒸发器(9)连接三效蒸发器(11)，三效蒸发器(11)连接框式压滤机(12)，框式压滤机(12)的另一路返回调浆罐(3)，与现有技术比较，具有工艺简单可行，方便灵活，成本低，效果好，效率高的有益效果，稀土回收过程中皂化废水、碳铵沉淀废水、草酸沉淀废水处理。
权利要求书
1.稀土废料回收稀土废水综合处理装置，其特征在于并列设置废水罐(1)、框式压滤机(2)、调浆罐(3)，彼此相连接，调浆罐(3)连接一个汽提塔(4)，汽提塔(4)一路连接氨贮藏槽(5)，另一路连接曝气池(6)，曝气池(6)一路连接吸收塔(8)，另一路连接一效蒸发器(7)，吸收塔(8)一路连接循环泵(10)，循环泵(10)另一路返回吸收塔(8)，一效蒸发器(7)一路连接二效蒸发器(9)，另一路连接纯水贮槽(13)，二效蒸发器(9)连接三效蒸发器(11)，三效蒸发器(11)连接框式压滤机(12)，框式压滤机(12)的另一路返回调浆罐(3)。
说明书
稀土废料回收稀土废水综合处理装置
技术领域
本实用新型属于工业废水处理设备制作的技术领域，具体涉及一种稀土废料回收稀土废水综合处理装置。适应于稀土回收过程中皂化废水、碳铵沉淀废水、草酸沉淀废水处理。
背景技术：
稀土废料回收稀土元素经过氧化焙烧、粉磨、酸溶、萃取、沉淀、灼烧、电解得到稀土金属。萃取分离是生产高纯稀土化合物和金属的主要方法，草酸沉淀或碳铵沉淀制取草酸稀土或碳酸稀土。在整个钕铁硼废料回收稀土的过程中，产生的主要废水是皂化废水、草酸沉淀酸性废水、碳酸盐沉淀废水。在皂化废水中主要含有高浓度的NH4Cl、也有一些皂化有机相的微乳液，该类废水可以用酸化破乳和浓缩结晶的方法来处理，但能耗高。草酸沉淀废水含有少量草酸，常用石灰中和，但后产生大量的废渣。
实用新型内容：
本实用新型就是克服以上不足，提供一种彻底解决稀土回收过程中皂化废水、碳铵沉淀废水、草酸沉淀废水处理问题，工艺简单可行，方便灵活，成本低，效果好，效率高的稀土废料回收稀土废水综合处理装置。

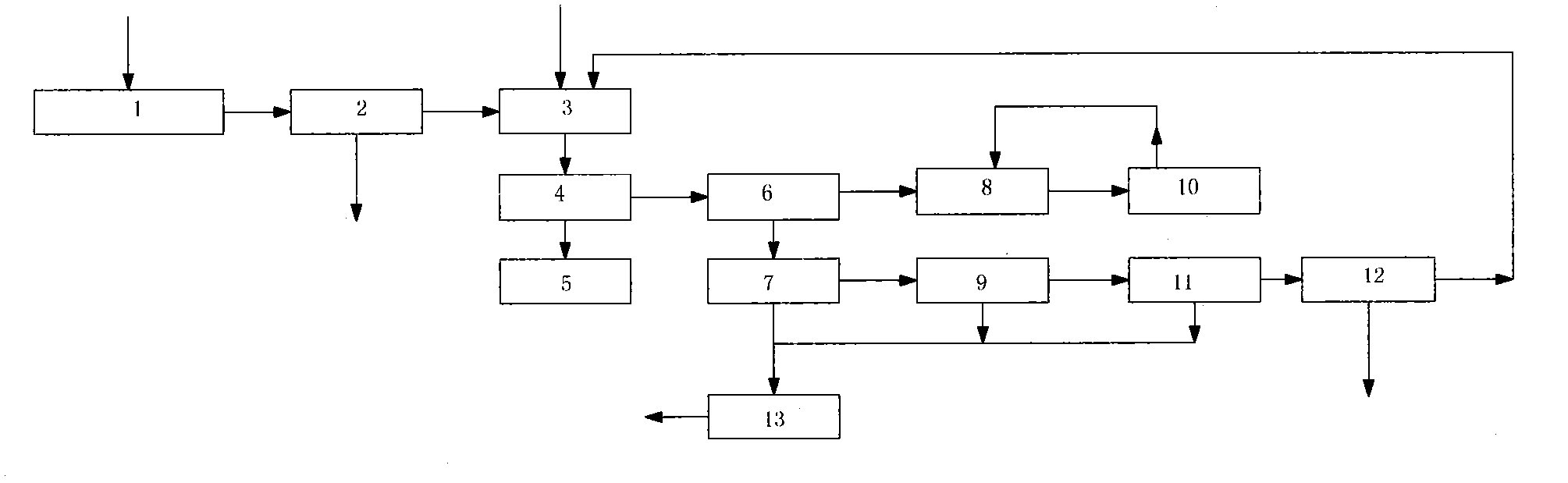

本实用新型的技术方案是这样实现的，所述的稀土废料回收稀土废水综合处理装置，其特征在于并列设置废水罐1、框式压滤机2、调浆罐3，彼此相连接，调浆罐3连接一个汽提塔4，汽提塔4一路连接氨贮藏槽5，另一路连接曝气池6，曝气池6一路连接吸收塔8，另一路连接一效蒸发器7，吸收塔8一路连接循环泵10，循环泵10另一路返回吸收塔8，一效蒸发器7一路连接二效蒸发器9，另一路连接纯水贮槽13，二效蒸发器9连接三效蒸发器11，三效蒸发器11连接框式压滤机12，框式压滤机12的另 一路返回调浆罐3。其工作原理是用洗碱水(含有氟化稀土的金属电解炉废料加片碱经碱转炉灼烧后水洗)调整皂化废水、草酸沉淀酸性废水及碳酸盐沉淀废水的混合液的PH值，然后进入汽提塔，将氨氮汽提分离，回收氨水，经三效蒸发后纯水返回装置利用，浓缩后混合盐溶液外销。
本实用新型与现有技术比较，具有彻底解决稀土回收过程中皂化废水、碳铵沉淀废水、草酸沉淀废水处理问题，工艺简单可行，方便灵活，成本低，效果好，效率高的有益效果。
