申请日2014.08.04
公开(公告)日2014.12.31
IPC分类号A01C23/04
摘要
本实用新型公开了一种养殖废水农田调节灌溉系统，所述的灌溉系统的养殖废水池中设置有EC计探头和pH计探头，EC计探头和pH计探头分别与EC值监测仪、pH值监测仪相连接;储酸罐与养殖废水池通过管道相连，管道上设有酸阀和酸液泵;储碱罐与养殖废水池通过管道相连，管道上设有碱阀和碱液泵;清水池与养殖废水池通过管道相连，管道上设有清水阀和清水泵;养殖废水池上通过灌溉泵和灌溉阀与高处梯田相连;所述的酸液泵、碱液泵、清水泵和灌溉泵与太阳能光伏板相连;本新型的灌溉系统利用太阳能光伏装置对养殖废水进行处理，将高浓度养殖废水进行酸碱度和盐度调节，使养殖废水净化调解为可农田直接使用的水肥，对农田实现直接灌溉，实现对养殖废水的综合高效利用。
权利要求书
1.一种养殖废水农田调节灌溉系统，其特征在于：所述的灌溉系统主要包括养殖废水池、水质EC计探头、pH计探头、水质EC值监测仪、pH值监测仪、储酸罐、储碱罐、清水池、酸阀、碱阀、清水阀、灌溉阀、太阳能光伏板、酸液泵、碱液泵、清水泵、灌溉泵和电能储存器;所述的养殖废水池中设置有EC计探头和pH计探头，EC计探头和pH计探头分别与EC值监测仪、pH值监测仪相连接;所述的储酸罐与养殖废水池通过管道相连，管道上设有酸阀和酸液泵;所述的储碱罐与养殖废水池通过管道相连，管道上设有碱阀和碱液泵;所述的清水池与养殖废水池通过管道相连，管道上设有清水阀和清水泵;养殖废水池上通过灌溉泵和灌溉阀与高处梯田相连;所述的酸液泵、碱液泵、清水泵和灌溉泵通过电能储存器与太阳能光伏板相连。
2.根据权利要求1所述的一种养殖废水农田调节灌溉系统，其特征在于，所述的pH计探头的数目为3~5个。
3.根据权利要求1所述的一种养殖废水农田调节灌溉系统，其特征在于，所述的EC计探头的数目为1~3个。
4.根据权利要求1所述的一种养殖废水农田调节灌溉系统，其特征在于，所述的太阳能光伏板设置有可根据光照进行移动的支架。
说明书
一种养殖废水农田调节灌溉系统
技术领域
本实用新型属于养殖业废弃物处理领域，具体地说，涉及一种养殖废水农田调节灌溉系统。
背景技术
由于养殖废水是粪尿污水汇集而成，含有丰富的氮磷，可根据需要对农田实现资源化利用，充分实现资源的循环利用。然而，由于废水中富含物质较多，酸碱度和盐度不定，直接灌溉易导致土壤酸碱化和盐化，对土壤造成损害。
同时，灌溉农业作为一种稳产高产的农业遍布世界各地，其主要是通过各种农用水利灌溉设施，满足农作物对水分的需要，调节土地温度、湿度和土壤空气、养分，提高土地生产能力。传统的人力、蓄力机泵负载因存在效率低下等缺陷，故而已经基本上为现代内燃驱动、电力驱动机泵负载等取代，但此类现代机泵负载在应用时仍存在诸多缺陷，比如，需要布置长程供电网络，或需要耗费大量汽油、煤油能源等，能耗大，成本高昂。
因此，将高浓度养殖废水进行净化，实现对农田的直接灌溉，是具有十分重要的意义和广阔的巿场应用前景。
发明内容
为了克服背景技术中存在的问题，本实用新型的灌溉系统利用太阳能光伏装置对养殖废水进行处理，将高浓度养殖废水进行酸碱度和盐度调节，使养殖废水净化调解为农田直接使用的水肥，对农田实现直接灌溉，实现对养殖废水的综合高效利用，同时，工艺简单、成本低廉。

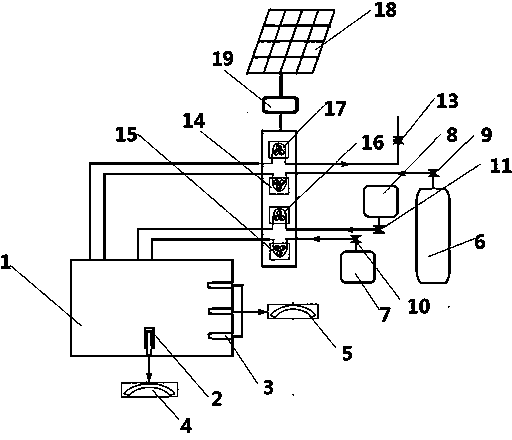

为达到上述目的，本实用新型提供如下技术方案：所述的灌溉系统主要包括养殖废水池、水质EC计探头、pH计探头、水质EC值监测仪、pH值监测仪、储酸罐、储碱罐、清水池、酸阀、碱阀、清水阀、灌溉阀、太阳能光伏板、酸液泵、碱液泵、清水泵、灌溉泵和电能储存器;所述的尾水池中设置有EC计探头和pH计探头，EC计探头和pH计探头分别与EC值监测仪、pH值监测仪相连接;所述的储酸罐与养殖废水池通过管道相连，管道上设有酸阀和酸液泵;所述的储碱罐与养殖废水池通过管道相连，管道上设有碱阀和碱液泵;所述的清水池与养殖废水池通过管道相连，管道上设有清水阀和清水泵;养殖废水池上通过灌溉泵和灌溉阀与高处梯田相连;所述的酸液泵、碱液泵、清水泵和灌溉泵通过电能储存器与太阳能光伏板相连。
所述的pH计探头的数目为3~5个。
所述的EC计探头的数目为1~3个。
所述的太阳能光伏板设置有可根据光照进行移动的支架。
本实用新型的有益效果：本实用新型的灌溉系统利用太阳能光伏装置对养殖废水进行处理，将高浓度养殖废水进行酸碱度和盐度调节，使养殖废水净化调解为可农田直接使用的水肥，对农田实现直接灌溉，实现对养殖废水的综合高效利用，同时，工艺简单、成本低廉。
