申请日2014.12.02
公开(公告)日2015.03.11
IPC分类号E03F5/10
摘要
一种多边形活动废水池，包括防水布和支撑架;其中支撑架包括6根立柱，12根横撑1条加强筋以及挡板构成;在立柱相对应的两边上分别设有挡板槽，两条挡板槽呈120°;立柱通过横撑，加强筋和挡板而固定，防水布沿支撑架内表面向上铺设;防水布为双层橡胶制成，底部设有排水口。本专利其特点是结构简单，收放灵活。

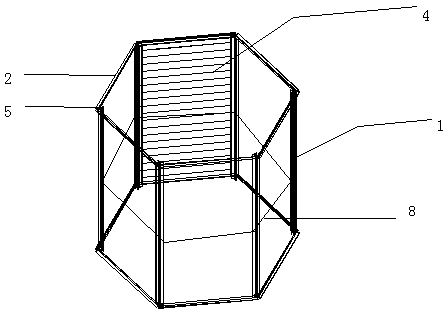

摘要附图
权利要求书
1.一种多边形活动废水池，其特征在于，包括防水布和支撑架，其中支撑架包括6根立柱，12根横撑，1根加强筋以及挡板构成;在立柱相对应的两边上分别设有挡板槽;立柱通过横撑，加强筋，挡板而固定，防水布沿支撑架内表面向上铺设。
2.根据权利要求1所述的多边形活动废水池，其特征在于：所述立柱由角钢制成，并在内侧面各有两条呈120°的挡板槽。
3.根据权利要求1所述的多边形活动废水池，其特征在于：所述挡板由塑料制成。
4.根据权利要求1所述的多边形活动废水池，其特征在于：所述横撑由12根角钢制成，并在两端位置有固定孔。
5.根据权利要求1所述的多边形活动废水池，其特征在于：所述整个支撑架为正六边形。
6.根据权利要求1所述的多边形活动废水池，其特征在于：所述防水布为双层橡胶材料，呈正六边形结构，并在底部设有排水口。
7.根据权利要求1所述的多边形活动废水池，其特征在于：所述加强筋为6mm圆钢。
说明书
多边形活动废水池
技术领域
本发明涉及废水收集设施，特别涉及一种多边形活动废水池。
背景技术
废水池发展至今，其结构形式主要有开挖筑坝的天然水池，以及现浇钢筋混凝土水池等。开挖筑坝的天然水池，其结构简单，施工方便，造价低廉，例如比较常用的普通的农用水池或池塘。这种废水池防渗性能差，对地下水和环境有一定影响，必须建在远离地下水系且无污染的地方，对于城市和地下水资源匮乏的区域不适用。当今工业、民用废水池几乎都是钢筋混凝土结构，即水池壁、底均由钢筋、混凝土构成。这种水池耐久性好，设计施工均较为简单，防渗效果好。但是，钢筋混凝土水池造价高昂，建设周期长，维护困难。
上述两种废水池不能拆卸组装，建造缓慢，在有废水紧急排放水需求时不可能出现;譬如抢险救灾，临时供水时不能迅速修建。
发明内容
本发明的任务在于提供一种活动废水池，它克服了现有天然废水池和钢筋混凝土废水池的缺点，解决了天然废水池和钢筋混凝土废水池建设工期长，不能移动的问题，提出了一种新型结构，适用于临时排水需要的水池，尤其适用于抢险救灾的大型工业与民用废水池。 本发明的技术解决方案如下：一种多边形活动废水池，包括防水布和支撑架，其中支撑架包括6根立柱，12根横撑，1条加强筋以及挡板构成;立柱由角钢制成，相对应的两边上分别设有挡板槽，两条挡板槽呈120°，立柱通过横撑，加强筋和挡板而固定;横撑由角钢制成，末端有固定孔与立柱连接;由6mm圆钢制得的加强筋将挡板受力分散到支撑架上去;防水布沿支撑架内表面向上铺设，防水布展开为一立体的六边形盒状结构，由双层耐腐蚀橡胶制成，防水布底部设有排水口。
