申请日2014.08.01
公开(公告)日2014.12.10
IPC分类号B01F15/02; B01F7/02
摘要
本实用新型公开了一种羽毛污水处理加药搅拌装置，主要包括底座、搅拌桶和支撑杆，其特征在于：所述的搅拌桶设置在底座上，并在搅拌桶上设置有加料口、连接块、排水管，所述的连接块上分别设置有吸料管和连接管，所述的搅拌杆上设置有搅拌环，所述的支撑杆上设置有加强块、托台、搅拌电机，所述的搅拌电机与搅拌杆连接，所述的托台上设置有吸料电机，所述的吸料电机上设置有连接管、排料管，所述的连接管通过连接块与吸料管相连接。有益效果：本实用新型在搅拌桶内设置有搅拌杆和搅拌环，能够充分将药物溶液搅拌均匀，进而能够提高污水处理的效果，自动将药物溶液加入到污水中，机械化程度高、人工劳动量小、使用寿命长、降低了运行成本。
权利要求书
1.一种羽毛污水处理加药搅拌装置，主要包括底座、搅拌桶和支撑杆，其 特征在于：所述的搅拌桶设置在底座上，并在搅拌桶上设置有加料口、连接块、 排水管，所述的连接块上分别设置有吸料管和连接管，所述的搅拌杆上设置有 搅拌环，所述的支撑杆上设置有加强块、托台、搅拌电机，所述的搅拌电机与 搅拌杆连接，所述的托台上设置有吸料电机，所述的吸料电机上设置有连接管、 排料管，所述的连接管通过连接块与吸料管相连接。
2.根据权利要求1所述的羽毛污水处理加药搅拌装置，其特征在于：所述 的搅拌环设置为椭圆形结构。
说明书
一种羽毛污水处理加药搅拌装置
技术领域
本实用新型羽毛污水处理装置，尤其是涉及一种羽毛污水处理加药搅拌装 置。
背景技术
在羽绒羽毛的清洗加工过程中会产生污水，在处理污水的过程中，为提高 污水处理的效果，需要将配比好的药液加入到污水里，现有的加药方法多是人 工将药液配比好后直接加入到污水中，不仅增加了操作人员的劳动强度，而且 所加药液在污水中分布不均匀易导致污水处理效果差，造成了药物溶液的浪费， 增加了生产成本，工作效率低。
实用新型内容
本实用新型的目的是针对现有羽绒羽毛污水处理加药过程中存在的劳动强 度大、药物溶液在污水中分布不均匀等缺陷，提供一种能够自动加药、劳动强 度低、机械化程度高的羽毛污水处理加药搅拌装置，提高了工作效率，降低了 运行成本。
本实用新型解决其技术问题所采取的技术方案是：

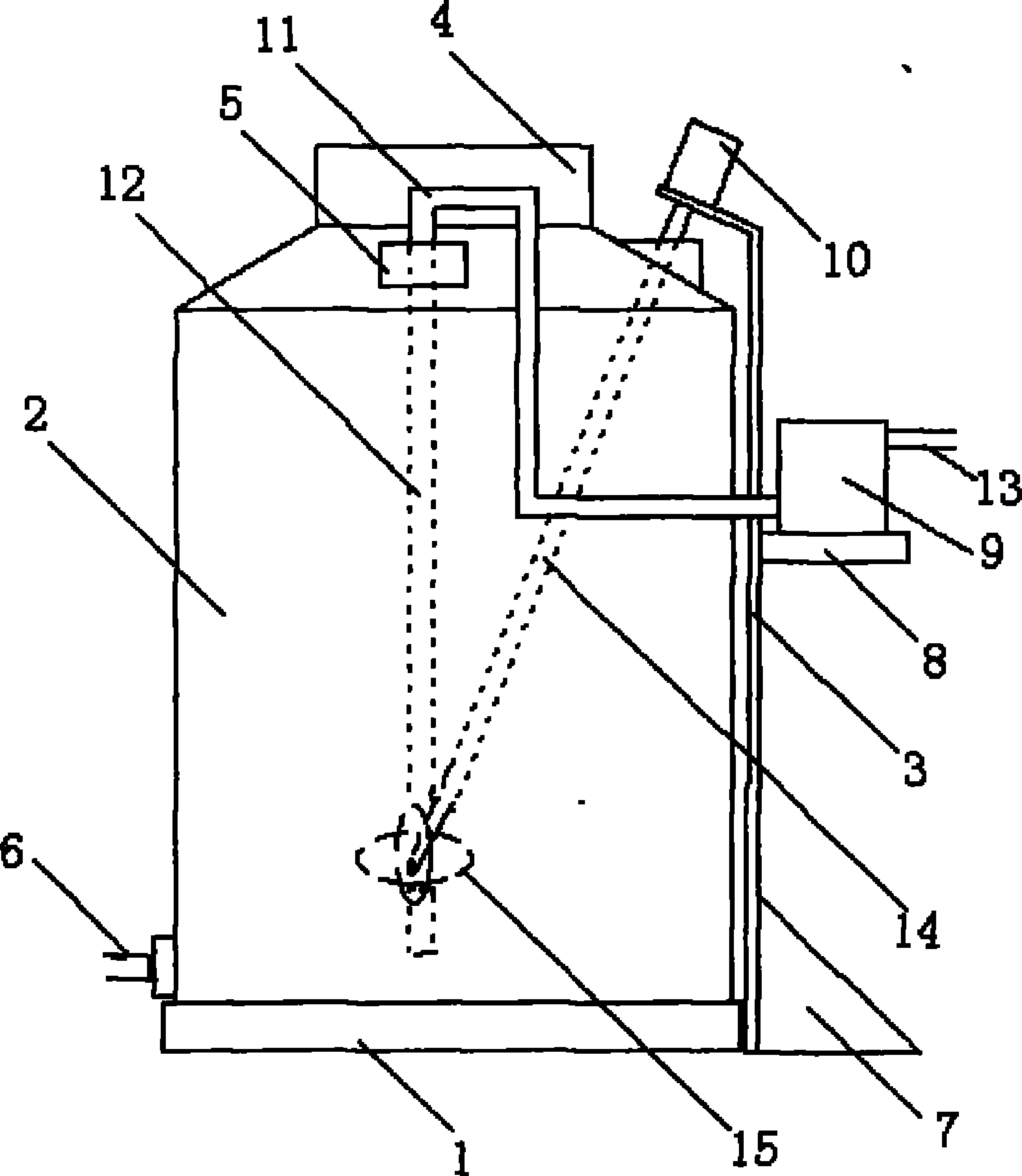

一种羽毛污水处理加药搅拌装置，主要包括底座、搅拌桶和支撑杆，其特 征在于：所述的搅拌桶设置在底座上，能够避免搅拌桶在搅拌药物溶液时发生 晃动，提高了搅拌桶的稳定性，所述的搅拌桶上设置有加料口、连接块、排水 管，通过排水管能够及时排出清洗搅拌桶内的残液，提高污水的处理效果，所 述的连接块上分别设置有吸料管、连接管，所述的搅拌杆上设置有搅拌环，通 过搅拌环的作用能够提高药物溶液浓度的均一性，所述的支撑杆上设置有加强 块、托台、搅拌电机，加强块能够提高支撑杆的强度，所述的搅拌电机与搅拌 杆连接，所述的托台上设置有吸料电机，所述的吸料电机上设置有连接管、排 料管，所述的连接管通过连接块与吸料管相连接，通过吸料电机能够将搅拌桶 内浓度均一的药物溶液通过吸料管、连接管、排料管进入到污水中，提高药物 溶液在污水中的均匀性，有利于提高污水的处理效果，机械化程度高、降低了 人员的劳动强度，节约了生产成本。
所述的搅拌环设置为椭圆形结构。
有益效果：本实用新型在搅拌桶内设置有搅拌杆和搅拌环，能够充分将药 物溶液搅拌均匀，进而能够提高污水处理的效果，自动将药物溶液加入到污水 中，机械化程度高、人工劳动量小、使用寿命长、降低了运行成本。
