申请日2014.08.01
公开(公告)日2015.02.18
IPC分类号C02F9/04
摘要
本实用新型提供一种难降解工业废水及生活污水的节能处理装置，包括沉淀装置、催化剂装置、高级氧化装置、正渗透装置以及排水装置。沉淀装置与脱水机通过管道相连，脱水机通过回流管道与沉淀装置相连，沉淀装置与催化剂装置通过管道相连;催化剂装置与高级氧化装置通过管道相连;高级氧化装置右侧出水口与正渗透入水口通过管道相连;正渗透装置中间设置正渗透膜，底部设置正渗透浓缩液出口，正渗透浓缩液出口与高级氧化装置通过回流管道相连，正渗透装置右侧与排水装置通过管道相连。通过本装置处理后的难降解的工业废水和生活污水可以满足污水直接排放要求，实现零排放，且设备具有运行费用低，处理效率高、能耗低、绿色无污染。
权利要求书
1.一种难降解工业废水及生活污水的节能处理装置，其特征在于，包括沉淀装置、催化剂装置、高级氧化装置、正渗透装置和排水装置，所述沉淀装置右侧设置污水出口，所述污水出口与高级氧化装置进口通过管道相连;所述高级氧化装置与催化剂装置通过管道相连，所述催化剂装置由加药装置和计量泵通过管道相连，所述高级氧化装置右侧设置出水口;所述高级氧化装置出水口与正渗透入水口通过管道连接;所述正渗透装置中间设置正渗透膜，底部设置浓缩液出口;所述浓缩液出口和高级氧化装置底部通过回流管道相连;所述正渗透装置右侧与排水装置通过管道相连。
2.根据权利要求1所述的难降解工业废水及生活污水的节能处理装置，其特征在于，所述沉淀装置上方设置污水进口和沉淀剂入口。
3.根据权利要求1所述的难降解工业废水及生活污水的节能处理装置，其特征在于，所述沉淀装置底部设置污泥外排管道。
4.根据权利要求3所述的难降解工业废水及生活污水的节能处理装置，其特征在于，所述污泥外排管道与脱水机相连。
5.根据权利要求4所述的难降解工业废水及生活污水的节能处理装置，其特征在于，所述脱水机与沉淀装置通过回流管道相连。
6.根据权利要求1所述的难降解工业废水及生活污水的节能处理装置，其特征在于，所述正渗透装置上方设置高浓度正渗透汲取液入口。
说明书
一种难降解工业废水及生活污水的节能处理装置
技术领域
本实用新型属于水处理领域，尤其是涉及一种难降解工业废水及生活污水的节能处理装置。
背景技术
随着人们生活水平的提高和工业的迅速发展，废水的种类和数量也随之增加，尤其是化工、染料、医药、农药、垃圾渗出液等，它们进入水体给环境造成严重的污染，其中含有大量难降解的废水，这类废水的共同特点是高COD、高盐分、低BOD，采用常规的化学净化方法处理难以或无法满足净化处理的技术和经济要求。目前在处理难降解废水方法中，常规采用蒸发法，其投资大，运行成本高，每吨水100元以上，使得这些方法不能在生产中进行大面积推广。
高级氧化法处理的原理是采用羟基自由基的强氧化性对工业废水中高分子有机物进行处理。通常采用不同的方法产生羟基自由基，如芬顿试剂、电解液、臭氧等，再通过羟基自由基与有机物发生氧化反应，从而达到分解有机物的目的，使高分子有机物分解为可后续生化处理的小分子有机物。但是采用高级氧化法的缺点是处理后废水的COD不能完全到达排放标准。
正渗透技术的原理是：在一层膜的两边放置两种不同浓度的溶液，因为水的特性，水分子会自然穿过这层膜，从浓度低的一侧向浓度高的一侧移动。与反渗透相比，正渗透技术通过半透膜实现了水的自然渗透，能耗低，不需外界的压力即可实现水分子和大分子病毒、细菌的分离过程;材料本身具有亲水特性，可以有效防止膜污染;回收率高达90%。但是还有10%浓缩液不能排放，不能实现真正的零排放。
实用新型内容
为了解决上述问题，本实用新型提供一种难降解工业废水及生活污水的节能处理装置，处理后的废水达到真正意义上零排放的要求，可以直接排放，具有运行费用低，处理效率高、能耗低、绿色无污染的特点。
本实用新型采用的技术方案是：
一种难降解工业废水及生活污水的节能处理装置，包括沉淀装置、催化剂装置、高级氧化装置、正渗透装置、排水装置。
所述沉淀装置右侧设置污水出口;所述沉淀装置上方设置污水进口和沉淀剂入口;所述沉淀装置底部设置污泥外排管道;所述污泥外排管道与脱水机相连;所述脱水机与沉淀装置通过回流管道相连;所述污水出口与高级氧化装置进口通过管道相连;所述高级氧化装置与催化剂装置通过管道相连，所述催化剂装置由加药装置和计量泵通过管道相连;所述高级氧化装置右侧设置出水口;所述高级氧化装置出水口与正渗透装置入水口通过管道相连;所述正渗透装置中间设置正渗透膜，底部设置浓缩液出口，所述浓缩液出口与高级氧化装置通过回流管道相连，所述正渗透装置与排水装置通过管道相连。所述正渗透装置左侧设置进水口，所述正渗透装置上方设置高浓度正渗透汲取液入口;所述正渗透装置与排水装置通过管道相连。

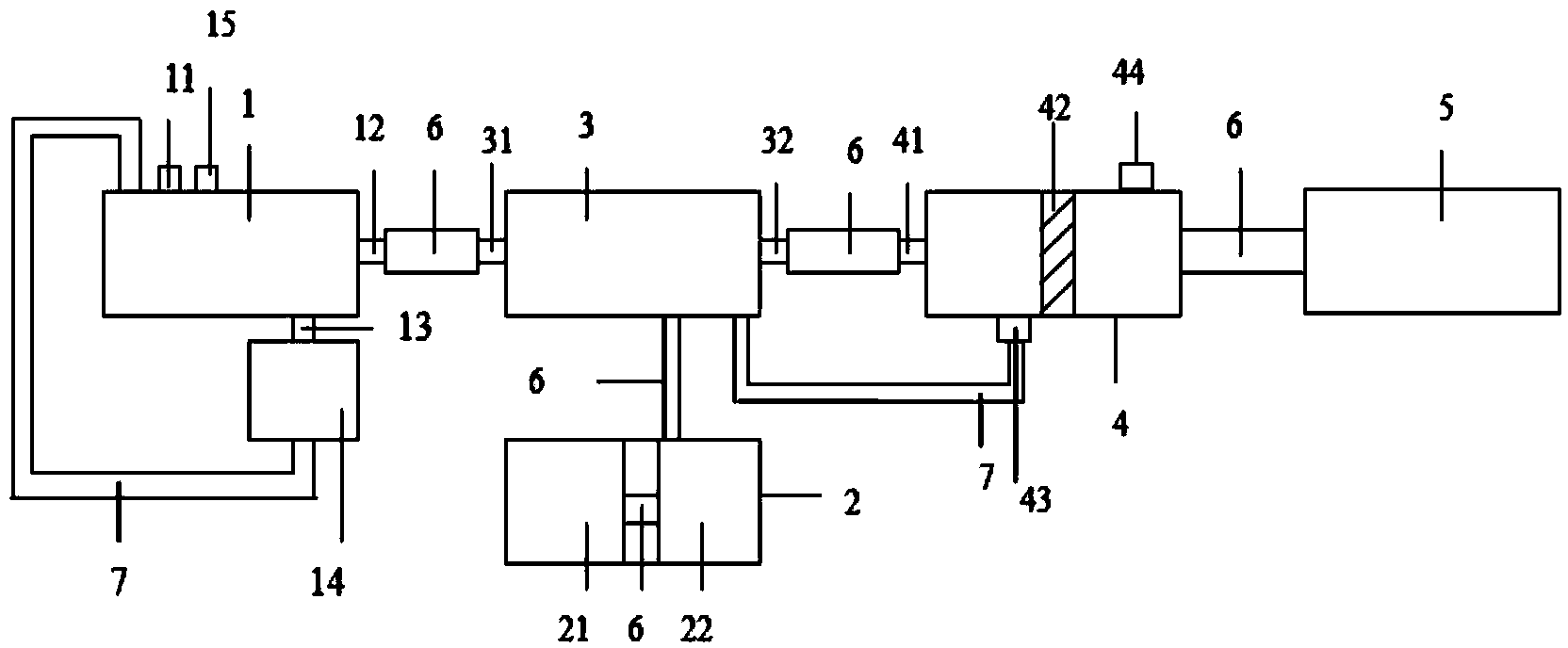

工作原理：废水首先进入沉淀池在沉淀剂的作用下将污泥沉淀出来，污泥通过污泥外排管道到脱水机，利用脱水机脱除污泥中的水分，将脱除的污泥水分通过回流管道再回流到沉淀池，沉淀池污水经过出水口进入到高级氧化装置进行氧化还原反应，使污水中的难降解的有机物快速与羟基自由基发生氧化还原反应，将高分子和大分子有机物反应形成小分子化合物直至生成二氧化碳，快速降低水中的COD指标从而提高污水的可生物降解能力;经过高级氧化后的废水进入正渗透装置中处理，废水在正渗透装置中的正渗透膜的一侧经过时，根据膜两侧的溶液浓度差，在高浓度汲取液的驱动下，废水中水分子渗透到正渗透膜的另一侧，即汲取液侧，而废水中COD、重金属、 氯离子等污染物被截留，被截留的这部分废水不能直接排放，再经过回流管道回流到高级氧化装置，继续进行氧化，形成一个可循环的污水处理过程，经过处理后的污水实现了零排放的要求，且处理过程节能、环保。
本实用新型具有的优点和积极效果是：
1.高级氧化将大分子有机物分解为小分子有机物，其处理过的废水可生化性能提高，化学需氧量(COD)去除率高，能够满足后续水处理要求。
2.正渗透处理系统为物理过滤系统，通过半透膜两侧的水势浓度，水分子透过半透膜，而将其余有机物和病毒截留在膜的另一侧，对污染物质的脱除率高。
3.本实用新型采用正渗透处理装置，节约了由于反渗透所需的大量能耗，处理后的污水COD满足直接排放要求，实现了零排放，且运行费用低，处理效率高、能耗低、绿色无污染。
