申请日2014.05.30
公开(公告)日2014.08.13
IPC分类号C02F1/42
摘要
本发明涉及工业用水处理领域，提供了一种软化水处理系统，包括盐罐、软化水处理装置、多个软化水箱、换热器、蒸汽锅炉、外部需降温装置以及外部需加热装置，软化水处理装置通过第一阀门与盐罐相连，软化水处理装置分别通过多个第二阀门与多个软化水箱相连，一个或者多个软化水箱通过一个或者多个泵，将软化水送入需降温装置，经过需降温装置加热后的软化水进入一个或者多个软化水箱，或者经过换热器后进入一个或者多个软化水箱;一个或者多个软化水箱通过一个或者多个泵，将软化水送入换热器，并将经换热器换热后的软化水送入蒸汽锅炉，蒸汽锅炉输出的蒸汽送入需加热装置，经过需加热装置降温后的软化水进入一个或者多个软化水箱。
权利要求书
1.一种软化水处理系统，包括盐罐、软化水处理装置、多个软化水箱、换 热器、蒸汽锅炉、外部需降温装置以及外部需加热装置，其特征在于，软化水处 理装置通过第一阀门与盐罐相连，软化水处理装置分别通过多个第二阀门与多个 软化水箱相连，一个或者多个软化水箱通过一个或者多个泵，将软化水送入需降 温装置，经过需降温装置加热后的软化水进入一个或者多个软化水箱，或者经过 换热器后进入一个或者多个软化水箱;一个或者多个软化水箱通过一个或者多个 泵，将软化水送入换热器，并将经换热器换热后的软化水送入蒸汽锅炉，蒸汽锅 炉输出的蒸汽送入需加热装置，经过需加热装置降温后的软化水进入一个或者多 个软化水箱。
2.根据权利要求1所述的软化水处理系统，所述需降温装置分为用水冷却 后产生蒸汽的装置和用水冷却后不产生蒸汽的装置;所述需加热装置为溶液再生 塔塔底再沸器。
3.根据权利要求2所述的软化水处理系统，所述用水冷却后产生蒸汽的装 置为汽包和/或气化炉夹套，所述用水冷却后不产生蒸汽的装置为气化炉顶盖和/ 或气化炉烧嘴。
4.根据权利要求2所述的软化水处理系统，与所述用水冷却后产生蒸汽的 装置冷却换热后的汽水混合物的温度是140-180℃，与所述用水冷却后不产生蒸 汽的装置换热后的水温不高于80℃。
5.根据权利要求1所述的软化水处理系统，所述蒸汽锅炉为饱和蒸汽锅炉。
6.一种与权利要求1-5中软化水处理系统相对应的软化水处理方法，其特 征在于，当软化水处理装置中Ca2+、Mg2+离子的总含量小于0.03mmol/L时，关闭 第二阀门，开启第一阀门;否则，关闭第一阀门，开启第二阀门;经换热器出来 的温度达到40℃以上的软化水进入蒸汽锅炉发生蒸汽。
7.根据权利要求6所述的软化水处理方法，其中一个或者多个软化水箱的 注水量为40-80%。
8.根据权利要求6所述的软化水处理方法，其中盐罐中的溶液为饱和盐液。
说明书
一种软化水处理系统及方法
技术领域
本发明涉及工业用水处理领域，提供了一种软化水处理系统及方法。
技术背景
蒸汽锅炉是发生蒸汽的重要设备，在投入运行以前，需要对锅炉用水进行软化处理，直 至合格才能够进入蒸汽锅炉发生蒸汽。在大多数使用锅炉的工厂，软化水处理设备出水管直 接与软化水水箱相连接，而在制备软化水初期普遍存在的一个问题是，软化水水质并不合格， 这样需要对软化水箱中的水进行反复的冲洗及排放，直至合格。
另外，蒸汽锅炉在实际使用过程中，均先对软化水箱内的软化水进行预热处理，并将软 化水预热到一定温度，大约40℃左右。当前，对软化水箱内的软化水预热时，一般通过布设 在软化水箱内的一套水加热器进行软化水预热。例如，公开号为CN102467138A的申请公开 了一种软化水箱用软化水预热装置及控制系统，包括布设于软化水箱内的对软化水进行加热 的水加热器、对软化水水温进行实时检测的水温检测单元、根据水温检测单元所检测水温信 号对水加热器进行相应控制的控制器以及分别与控制器相接的参数设置单元和显示器。该发 明有效解决了现有软化水预热控制系统存在的使用操作不便等问题，达到了连续控制软化水 箱内热水温度的目的，并使得软化水箱内软化水的温度始终保持在40℃左右。
现有技术的缺点在于，在制备软化水初期，软化水水质并不合格，采用对软化水箱中的 水进行反复的冲洗和排放的办法，直至合格，虽然操作简单，但是却浪费了宝贵的水资源。
另外，增加软化水箱用软化水预热设施及控制系统，虽然达到了连续控制软化水箱内热 水温度的目的，但是却增加了投资。另外，在控制系统中，需要设置复杂的连接电路、检测 元件、控制元件、显示元件，并进行参数整定以及正常生产的运行维护等，同时，随着运行 时间的延长，水垢会随之增加，检测元件的检测精度会也会随之下降。
发明内容
(一)解决的技术问题
本发明的目的在于提供一种工艺流程简单，操作安全的可与煤化工、天然气化工及石油 化工等装置联合的软化水处理系统。该系统不仅可以解决新鲜水浪费严重的问题，而且还可 以将煤化工、天然气化工及石油化工等联合装置产生的回水及余热加以很好的回收和利用， 大大节省了新鲜水用量，简化了操作步骤，降低了生产成本，增加了装置运行的可靠性和安 全性。
(二)技术方案

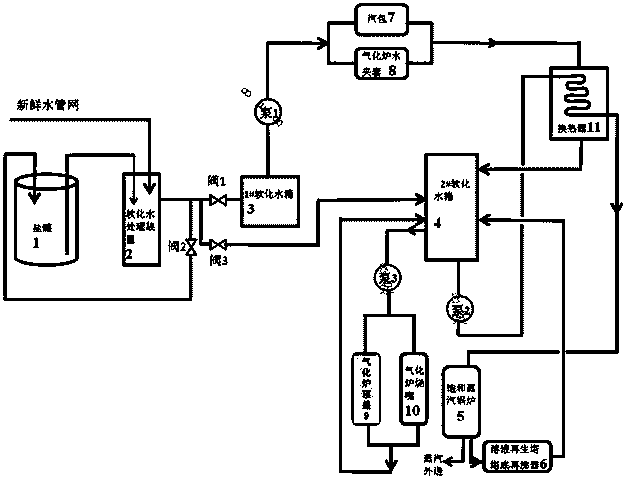

本发明公开了一种软化水处理系统，包括盐罐、软化水处理装置、多个软化水箱、换热 器、蒸汽锅炉、外部需降温装置以及外部需加热装置，软化水处理装置通过第一阀门与盐罐 相连，软化水处理装置分别通过多个第二阀门与多个软化水箱相连，一个或者多个软化水箱 通过一个或者多个泵，将软化水送入需降温装置，经过需降温装置加热后的软化水进入一个 或者多个软化水箱，或者经过换热器后进入一个或者多个软化水箱;一个或者多个软化水箱 通过一个或者多个泵，将软化水送入换热器，并将经换热器换热后的软化水送入蒸汽锅炉， 蒸汽锅炉输出的蒸汽送入需加热装置，经过需加热装置降温后的软化水进入一个或者多个软 化水箱。
进一步地，所述需降温装置为汽包、气化炉夹套、气化炉顶盖和/或气化炉烧嘴;所述 需加热装置为溶液再生塔塔底再沸器。
进一步地，所述蒸汽锅炉为饱和蒸汽锅炉。
进一步地，当软化水处理装置中Ca2+、Mg2+离子的总含量小于0.03mmol/L时，关闭第二 阀门，开启第一阀门;否则，关闭第一阀门，开启第二阀门。
进一步地，其中一个或者多个软化水箱的注水量为40-80%。
进一步地，其中盐罐中的溶液为饱和盐液。
(三)有益效果
本发明所公开的软化水处理系统及方法，软化水处理设备出水口回水设备的巧妙添加， 使不合格的软化水回流到盐罐，从而节约新鲜水用水，降低新鲜水水耗。使取热后的软化水 重新回流到2#软化水箱，根据工业装置的需要，可以调控软化水箱的温度，供其它工业装置 用水，从而减少了额外加热装置的安装，大大降低了设备成本及操作步骤。最大的特点是不 仅节约了新鲜水用水，对于20吨/小时的软化水处理系统来讲，可以节省新鲜水40吨。而且 将煤化工、天然气化工及石油化工等联合装置产生的余热很好地进行了回收利用，大大节约 了生产成本，降低了能量消耗，节省的能量折合成标准煤为43千克/小时。
由于取消了加热设施，简化了操作步骤，降低了生产成本及维护成本，增加了装置运行 的可靠性和安全性。
