申请日2014.06.26
公开(公告)日2014.11.19
IPC分类号C02F1/44
摘要
本实用新型公开了一种纺织印染废水循环净化装置，涉及纺织印染技术领域，解决了现有技术的纺织印染废水净化装置进行二次净化时工作效率低的问题。本实用新型纺织印染废水循环净化装置包括废水回收池、过滤装置以及高压储水罐，废水回收池内设有隔板，隔板将废水回收池内的空间分割为第一储水空间和第二储水空间两部分，第一储水空间与印染设备的废水排水管连通，第一储水空间和第二储水空间均与过滤装置的入水口连通，过滤装置的净水出口连接有高压储水罐，高压储水罐内设有红外光电传感器，高压储水罐的出水口与第二储水空间连通。本实用新型纺织印染废水循环净化装置用于纺织印染废水循环净化处理。

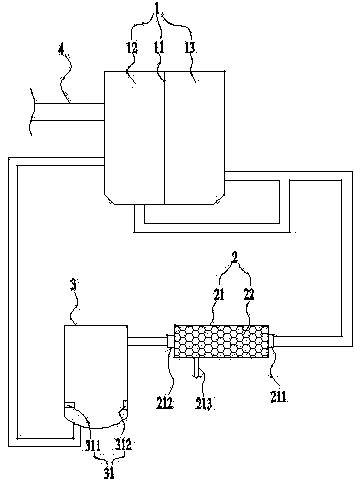

摘要附图
权利要求书
1.一种纺织印染废水循环净化装置，其特征在于，包括废水回收池、过滤装置以及高压储水罐，所述废水回收池内设有隔板，所述隔板将所述废水回收池内的空间分割为第一储水空间和第二储水空间两部分，所述第一储水空间与印染设备的废水排水管连通，所述过滤装置包括罐体，所述罐体内设有超滤膜，所述罐体包括入水口、净水出口和污水出口，所述第一储水空间和第二储水空间均与所述入水口连通，所述罐体的净水出口连接有高压储水罐，所述高压储水罐内设有红外光电传感器，所述红外光电传感器包括相对设置的发射端和接收端，所述高压储水罐的出水口与所述第二储水空间连通。
2.根据权利要求1所述的纺织印染废水循环净化装置，其特征在于，所述红外光电传感器的发射端和接收端均设置于靠近所述高压储水罐底部的侧壁上。
说明书
一种纺织印染废水循环净化装置
技术领域
本实用新型涉及纺织印染技术领域，尤其涉及一种纺织印染废水循环净化装置。
背景技术
由于印染行业排出的污水量较大，且有害物质较多，若不经处理直接排出会造成严重的环境污染。因此，随着纺织印染技术的不断发展，人们逐渐开始对纺织印染技术的污水处理开始关注。
现有技术的污水处理主要以化学方法为主，化学净化法成本较高，且使用的化学反应剂以及最终的反应产物本身也具有有害物质，因此净化不彻底。并且，现有技术的污水处理设备在进行一次处理后没有对水质进行检测，净化后的水质是否合格还需要人工进行专门的试验检测，费时费力，若检测后不合格则还需要由人工将水再次放入污水处理设备进行二次净化，工作效率低。
实用新型内容
本实用新型提供一种纺织印染废水循环净化装置，使得纺织印染废水处理成本低，且净化彻底。
为达到上述目的，本实用新型采用如下技术方案：
一种纺织印染废水循环净化装置，包括废水回收池、过滤装置以及高压储水罐，所述废水回收池内设有隔板，所述隔板将所述废水回收池内的空间分割为第一储水空间和第二储水空间两部分，所述第一储水空间与印染设备的废水排水管连通，所述过滤装置包括罐体，所述罐体内设有超滤膜，所述罐体包括入水口、净水出口和污水出口，所述第一储水空间和第二储水空间均与所述入水口连通，所述罐体的净水出口连接有高压储水罐，所述高压储水罐内设有红外光电传感器，所述红外光电传感器包括相对设置的发射端和接收端，所述高压储水罐的出水口与所述第二储水空间连通。
进一步地，所述红外光电传感器的发射端和接收端均设置于靠近所述高压储水罐底部的侧壁上。
本实用新型与现有技术相比具有如下优点和效果：
本实用新型纺织印染废水循环净化装置，包括废水回收池，所述废水回收池的第一储水空间与印染设备的废水排水管连通，所述第一储水空间与过滤装置连通，过滤装置的净水出口与高压储水罐连通，高压储水罐的出水口与所述第二储水空间连通。废水排水管产生的废水流入废水回收池的第一储水空间内，然后经过过滤装置过滤后存储进高压储水罐内，由于高压储水罐内设有用于检测水的浑浊度的红外光电传感器，红外光电传感器包括相对设置的发射端和接收端，发射端发射出红外线后，接收端可以接收红外线，根据接收端接收到的红外线的强弱程度可以判断出水的浑浊度。接收端接收到的红外线强度越强则水的浑浊度越低，接收端接收到的红外线强度越弱则水的浑浊度越高。若水的浑浊度超出标准值，则证明水质不合格，需要对高压储水罐内的水进行二次过滤。由于高压储水罐的出水口与所述第二储水空间连通，第二储水空间与过滤装置罐体的入水口连通，则可将高压储水罐内的水排入第二储水空间内，然后经过过滤装置的再次过滤。由此，使得废水的处理成本低，且净化彻底。
