申请日2014.10.30
公开(公告)日2015.01.28
IPC分类号G01N1/14
摘要
本发明公开了一种机械式污水采样器，触发腔的上部设置有通气孔和采样阀，第一活塞杆的一端连接有触发针，触发针的一端位于机壳外部，第一活塞杆的第二端与第一弹簧的第一端连接，第一弹簧的第二端与第一活塞的第一端连接，第二活塞杆的第一端与第一活塞连接，第二活塞杆的第二端设置在机壳外，第二活塞杆的第二端外部包覆设置有第二弹簧，第二弹簧的一端与第二活塞杆连接，第二弹簧的另一端与机壳连接，压力腔设置第二活塞的一端分别与吸液管的一端和取样口连接。本发明的机壳包覆压力腔和触发腔，在压力腔和触发腔内设置各种传动部件和控制部件，结构简单紧凑，避免其在水下产生不必要的浮力作用，产生控制不易的状况。
权利要求书
1.一种机械式污水采样器，包括机壳，其特征在于：还包括机械握杆、压 力腔、第一活塞杆、第二活塞杆、第一活塞、第二活塞、第一弹簧、第二弹簧、 触发腔、活塞块和吸液管，所述压力腔和所述触发腔均设置在所述机壳内，所 述触发腔的上部设置有通气孔和采样阀，所述第一活塞杆、所述第一活塞和所 述第一弹簧均设置在所述触发腔内，所述第一活塞杆的一端连接有触发针，所 述触发针的一端位于所述机壳外部，所述第一活塞杆的第二端与所述第一弹簧 的第一端连接，所述所述第一弹簧的第二端与所述第一活塞的第一端连接，所 述第一活塞的第二端为圆锥体形并与所述触发腔契合，所述机械握杆为L型，所 述机械握杆与所述机壳可转动连接，所述机械握杆连接有推动杆，所述推动杆 与所述第一活塞的第二端接触，所述第二活塞杆和第二活塞设置在所述压力腔 内，所述第二活塞杆的第一端与所述第一活塞连接，所述第二活塞杆的第二端 设置在所述机壳外，所述第二活塞杆的第二端外部包覆设置有第二弹簧，所述 第二弹簧的一端与所述第二活塞杆连接，所述第二弹簧的另一端与所述机壳连 接，所述压力腔设置所述第二活塞的一端分别与所述吸液管的一端和所述取样 口连接。
说明书
一种机械式污水采样器
技术领域
本发明涉及一种用于环境监测的污水采集装置，特别是涉及一种机械式污 水采样器。
背景技术
水是生命之源，人类在生活和生产活动中都离不开水，生活饮用水水质的 优劣与人类健康密切相关。随着社会经济发展、科学进步和人民生活水平的提 高，人们对生活饮用水的水质要求不断提高，饮用水水质标准也相应地不断发 展和完善。由于生活饮用水水质标准的制定与人们的生活习惯、文化、经济条 件、科学技术发展水平、水资源及其水质现状等多种因素有关，不仅各国之间， 而且同一国家的不同地区之间，对饮用水水质的要求都存在着差异。色度：饮 用水的色度如大于15度时多数人即可察觉，大于30度时人感到厌恶。标准中 规定饮用水的色度不应超过15度。
水质的检查包括以下几个方面：
1、浑浊度：为水样光学性质的一种表达语，用以表示水的清澈和浑浊的程 度，是衡量水质良好程度的最重要指标之一，也是考核水处理设备净化效率和 评价水处理技术状态的重要依据。浑浊度的降低就意味着水体中的有机物、细 菌、病毒等微生物含量减少，这不仅可提高消毒杀菌效果，又利于降低卤化有 机物的生成量。
2、臭和味：水臭的产生主要是有机物的存在，可能是生物活性增加的表现 或工业污染所致。公共供水正常臭味的改变可能是原水水质改变或水处理不充 分的信号。
3、余氯：余氯是指水经加氯消毒，接触一定时间后，余留在水中的氯量。 在水中具有持续的杀菌能力可防止供水管道的自身污染，保证供水水质。
4、化学需氧量：是指化学氧化剂氧化水中有机污染物时所需氧量。化学耗 氧量越高，表示水中有机污染物越多。水中有机污染物主要来源于生活污水或 工业废水的排放、动植物腐烂分解后流入水体产生的。
5、细菌总数：水中含有的细菌，来源于空气、土壤、污水、垃圾和动植物 的尸体，水中细菌的种类是多种多样的，其包括病原菌。我国规定饮用水的标 准为1ml水中的细菌总数不超过100个。
6、总大肠菌群：是一个粪便污染的指标菌，从中检出的情况可以表示水中 有否粪便污染及其污染程度。在水的净化过程中，通过消毒处理后，总大肠菌 群指数如能达到饮用水标准的要求，说明其他病原体原菌也基本被杀灭。标准 是在检测中不超过3个/L。
7、耐热大肠菌群：它比大肠菌群更贴切地反应食品受人和动物粪便污染的 程度，也是水体粪便污染的指示菌。
8、大肠埃希氏菌：大肠细菌(E.coli)为埃希氏菌属(Escherichia)代表菌。 一般多不致病，为人和动物肠道中的常居菌，在一定条件下可引起肠道外感染。 某些血清型菌株的致病性强，引起腹泻，统称病致病大肠杆菌。肠道杆菌是一 群生物学性状相似的G-杆菌，多寄居于人和动物的肠道中。埃希菌属 (Escherichia)是其中一类，包括多种细菌，临床上以大肠埃希菌最为常见。 大肠埃希菌(E.coli)通称大肠杆菌，是所有哺乳动物大肠中的正常寄生菌， 一方面能合成维生素B及K供机体吸收利用。另一方面能抑制腐败菌及病原菌 和真菌的过度增殖。但当它们离开肠道的寄生部位，进入到机体其他部位时， 能引起感染发病。有些菌型有致病性，引起肠道或尿路感染性疾患。简而言之， 大肠埃希菌=大肠杆菌
在进行水质的采样时，一般会用到水样采集器，现有的水样采集器大部分 都存在着结构较为复杂的问题，且因为结构不紧凑的问题在水下产生不必要的 浮力作用，控制不易。
发明内容
本发明的目的是为了解决上述问题而提供一种机械式污水采样器。
本发明是通过以下技术方案实现的：

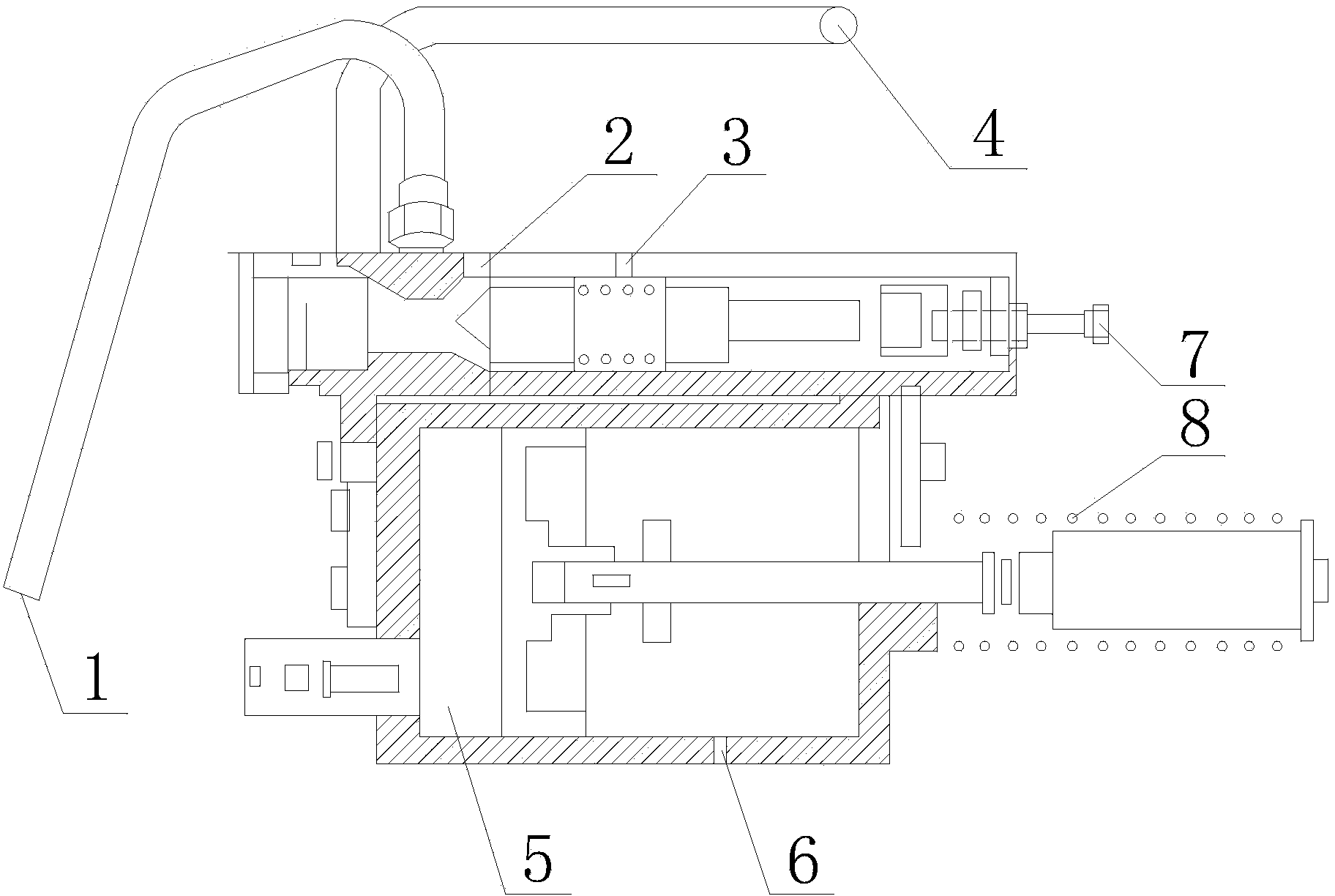

一种机械式污水采样器，包括机壳、机械握杆、压力腔、第一活塞杆、第 二活塞杆、第一活塞、第二活塞、第一弹簧、第二弹簧、触发腔、活塞块和吸 液管，所述压力腔和所述触发腔均设置在所述机壳内，所述触发腔的上部设置 有通气孔和采样阀，所述第一活塞杆、所述第一活塞和所述第一弹簧均设置在 所述触发腔内，所述第一活塞杆的一端连接有触发针，所述触发针的一端位于 所述机壳外部，所述第一活塞杆的第二端与所述第一弹簧的第一端连接，所述 所述第一弹簧的第二端与所述第一活塞的第一端连接，所述第一活塞的第二端 为圆锥体形并与所述触发腔契合，所述机械握杆为L型，所述机械握杆与所述 机壳可转动连接，所述机械握杆连接有推动杆，所述推动杆与所述第一活塞的 第二端接触，所述第二活塞杆和第二活塞设置在所述压力腔内，所述第二活塞 杆的第一端与所述第一活塞连接，所述第二活塞杆的第二端设置在所述机壳外， 所述第二活塞杆的第二端外部包覆设置有第二弹簧，所述第二弹簧的一端与所 述第二活塞杆连接，所述第二弹簧的另一端与所述机壳连接，所述压力腔设置 所述第二活塞的一端分别与所述吸液管的一端和所述取样口连接。
触发针采用手动推动，第一活塞在触发针的推动以及第一弹簧的作用下与 触发腔的一端抵紧，通气孔被封堵，采样阀被第一活塞杆触动打开，因采样阀 对第二活塞杆的位置进行限制，触动后第二活塞杆可移动，又因第二弹簧为预 压紧的弹簧，压力腔内为负压，污水从吸液管内吸入到压力腔内，在第二活塞 的推动下在取样口被排出，通过机械握杆可对触发腔内的第一活塞和第一活塞 杆的位置进行还原，亦是对第二活塞杆进行位置限制。
本发明的有益效果是：
本发明为一种机械式污水采样器，机壳包覆压力腔和触发腔，在压力腔和 触发腔内设置各种传动部件和控制部件，结构简单紧凑，避免其在水下产生不 必要的浮力作用，产生控制不易的状况。
