申请日2014.06.12
公开(公告)日2014.10.29
IPC分类号C02F9/14
摘要
本实用新型所涉及的一种印染废水回收利用装置，包括废水收集池，细格栅，调节池，接触絮凝池，初次沉淀池，气浮反应器，pH调节池，煮练池连接管，水解酸化池，接触氧化池，漂白池连接管，二沉淀池，MBR处理器，染色池接入管和生产用水管，本实用新型通过在适当的污水处理器后方接触水管，节约了能源，节省了成本，也保证了整个生产环节的水循环。

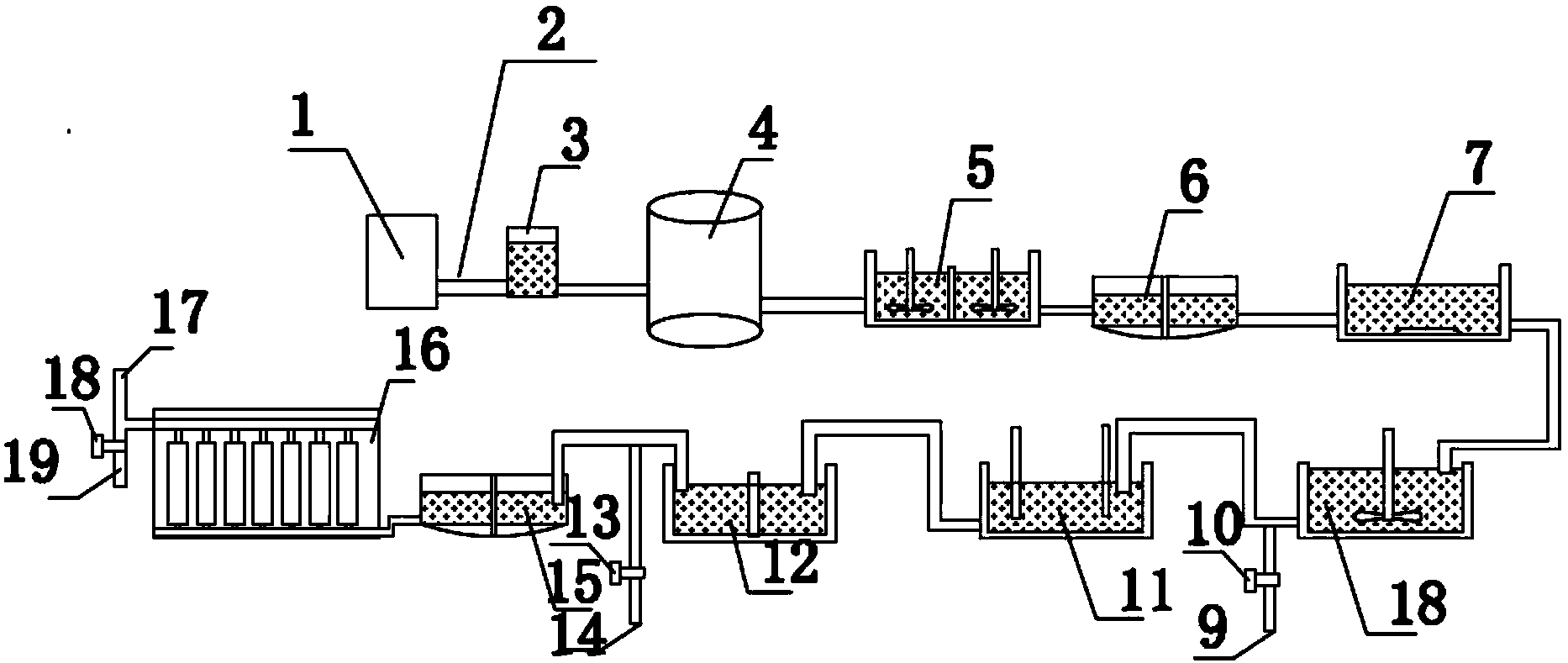

摘要附图
权利要求书
1.一种印染废水回收利用装置，包括废水收集池，细格栅，调节池，接触絮凝池，初次沉淀池，气浮反应器，pH调节池，煮练池连接管，水解酸化池，接触氧化池，漂白池接入管，二沉淀池，MBR处理器，染色池接入管和生产用水管，所述的细格栅通过水管与废水收集池连接，所述的调节池与细格栅连接，所述的接触絮凝池与初次沉淀池连接，所述的气浮反应器与pH调节池连接，所述的水解酸化池与pH调节池之间设有煮练池接入管，所述的接触氧化池与水解酸化池连接，所述的接触氧化池与二沉淀池之间设有漂白池接入管，所述的MBR处理器与二沉淀池连接，所述的MBR后方的设有染色池接入管和生产用水管。
2.如权利要求1所述的印染废水回收利用装置，其特征在于：所述的煮练池接入管与煮练池连接。
3.如权利要求1所述的印染废水回收利用装置，其特征在于：所述的漂白池接入管与漂白池连接。
4.如权利要求1所述的印染废水回收利用装置，其特征在于：所述的染色池接入管与染色池连接。
5.如权利要求1所述的印染废水回收利用装置，其特征在于：所述的煮练池接入管上设有阀门一。
6.如权利要求1所述的印染废水回收利用装置，其特征在于：所述的漂白池接入管设有阀门二。
7.如权利要求1所述的印染废水回收利用装置，其特征在于：所述的染色池接入管设有阀门三。
8.如权利要求1所述的印染废水回收利用装置，其特征在于：所述的初次沉淀池和二沉淀池底部为弧形。
说明书
一种印染废水回收利用装置
技术领域
本实用新型涉及一种印染废水回收利用装置。
背景技术
现有的印染工艺会产生大量的废水，如果废水处理不当不但会造成环境的污染，也会导致能源的浪费。
发明内容
本实用新型的目的是为了解决上述技术的不足而设计的一种印染废水回收利用装置。
本实用新型所设计的一种印染废水回收利用装置，包括废水收集池，细格栅，调节池，接触絮凝池，初次沉淀池，气浮反应器，pH调节池，煮练池连接管，水解酸化池，接触氧化池，漂白池连接管，二沉淀池，MBR处理器，染色池接入管和生产用水管，所述的细格栅通过水管与废水收集池连接，所述的调节池与细格栅连接，所述的接触絮凝池与初次沉淀池连接，所述的气浮反应器与pH调节池连接，所述的水解酸化池与pH调节池之间设有煮练池接入管，所述的接触氧化池与水解酸化池连接，所述的接触氧化池与二沉淀池之间设有漂白池接入管，所述的MBR处理器与二沉淀池连接，所述的MBR后方的设有染色池接入管和生产用水管。
作为一种优选，所述的煮练池接入管与煮练池连接。
作为一种优选，所述的漂白池接入管与漂白池连接。
作为一种优选，所述的染色池接入管与染色池连接。
作为一种优选，所述的煮练池接入管上设有阀门一。
作为一种优选，所述的漂白池接入管设有阀门二。
作为一种优选，所述的染色池接入管设有阀门三。
作为一种优选，所述的初次沉淀池和二沉淀池底部为弧形。
本实用新型中，通过在适当的污水处理器后方接触水管，节约了能源，节省了成本，也保证了整个生产环节的水循环。
