申请日2000.11.23
公开(公告)日2001.10.31
IPC分类号C02F3/00
摘要
本实用新型涉及含有若干个生物膜盘的污水处理装置,它包括转轴,转轴上套装有两个或多个支撑体,每相邻的两个支撑体之间沿柱面方向安装有与支撑体固定的多串生物膜盘组,每串生物膜盘组由多个生物膜盘同轴串接构成,每个生物膜盘上端面的周边有一上伸的上围边、下端面周边有一下伸的下围边,上围边上有一上缺口,下围边上有一位置与上缺口相对应的下缺口,上围边的下部有一沿径向外凸的凸台,凸台与下围边之间有一与上围边厚度相对应的插槽。这种处理污水的生物轴,由于每相邻的两个生物膜盘之间形成一气水室,因而吸氧量大,净化污水的效果好,降温效果明显。

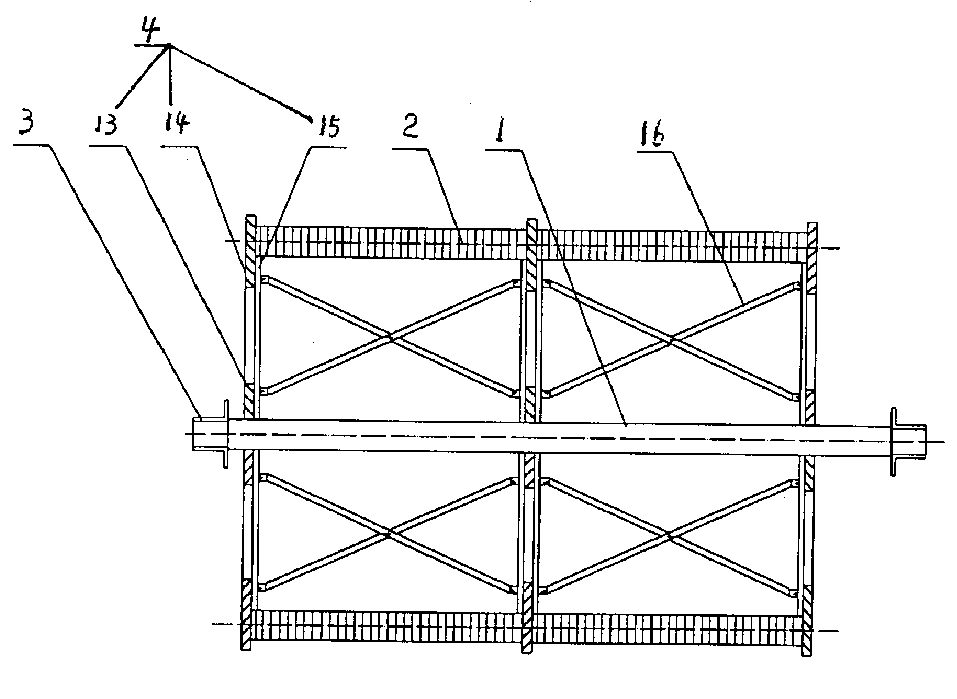

摘要附图
权利要求书
1、一种处理污水的生物轴，包括转轴(1)和多个生物膜盘(2)， 其特征是转轴(1)的两端部位各套装一密封轴承(3)，在转轴(1)位 于两密封轴承(3)之间的一段上套装有两个或多个支撑体(4)，每相 邻的两个支撑体(4)之间沿柱面方向安装有与支撑体(4)固定的多串 生物膜盘组，每串生物膜盘组由多个生物膜盘(2)同轴串接构成，每 个生物膜盘(2)有一中心轴孔(5)、其上端面的周边有一上伸的上围 边(6)、下端面的周边有一下伸的下围边(7)，上周边(6)上有一上 缺口(8)，下周边(7)上有一位置与上缺口(8)相对应的下缺口(9)， 上围边(6)的下部有一沿径向外凸的凸台(10)，凸台(10)与下围边 (7)之间有一与上围边(6)的厚度相对应的插槽(11)。
2、根据权利要求1所述的处理污水的生物轴，其特征是每个生物 膜盘(2)的形状是圆盘状。
3、根据权利要求1所述的处理污水的生物轴，其特征是每个生物 膜盘(2)的形状是多边形体。
4、根据权利要求1所述的处理污水的生物轴，其特征是每个生物 膜盘(2)的上端面、下端面和上围边(6)、下围边(7)的表面为粗糙 面。
5、根据权利要求1所述的处理污水的生物轴，其特征是每个生物 膜盘(2)的上端面和下端面是波纹面，上围边(6)的外表面上密布有 凸筋(12)。
6、根据权利要求1、2、3、4或5所述的处理污水的生物轴，其特 征是每个支撑体(4)包括套固在转轴(1)上的圆盘(13)、与生物膜 盘组连接的圆环(14)和将圆环(14)与转轴(1)连接在一起的幅条 (15)。
7、根据权利要求6所述的处理污水的生物轴，其特征是在每相邻 的两个支撑体(4)的圆盘(13)与圆环(14)之间装有拉撑支架(16)。
说明书
一种处理污水的生物轴
本实用新型涉及含有若干个生物膜盘的污水处理装置。
目前，处理污水的方法有多种，生物膜法是其中的一种，该方法所 用的设备是一生物转盘装置，它包括由动力带动的转轴，该转轴上装有 若干个生物膜盘，每一生物膜盘由盘体和生长在盘体上的一层生物膜构 成。使用时，将生物转盘装置安放在充满待处理污水的池上，并使每一 生物膜盘的一半浸没在污水中，在转轴的带动下，这些生物膜盘以转轴 为中心缓慢转动，污水中的有机物被生物转盘浸没在污水中那一半上的 生物膜吸附，随着生物转盘的转动，吸附有有机物的生物膜离开污水后 便形成一层很薄的水膜，该水膜从空气中吸氧，在生物膜的作用下，被 吸附的有机物被氧化分解，于是，生物膜盘每转动一圈，就进行一次吸 附、吸氧和氧化的分解过程，如此连续旋转，污水中的有机物被连续地 氧化分解，从而使污水得到净化。这种结构形式的生物转盘装置，其不 足之处是吸氧量少，净化污水的效果不好，降温效果差，不适用对高温 高浓度的污水的处理。
本实用新型的目的是提供一种吸氧量大、净化污水的效果好、降温 效果明显的处理污水的生物轴。
这种处理污水的生物轴包括转轴和多个生物膜盘，其结构特点是转 轴的两端部位各套装一密封轴承，在转轴位于两密封轴承之间的一段上 套装有两个或多个支撑体，每相邻的两个支撑体之间沿柱面方向安装有 与支撑体固定的多串生物膜盘组，每串生物膜盘组由多个生物膜盘同轴 串接构成，每个生物膜盘有一中心轴孔、其上端面的周边有一上伸的上 围边、下端面的周边有一下伸的下周边，上围边上有一上缺口，下围边 上有一位置与上缺口相对应的下缺口，上围边的下部有一沿径向外凸的 凸台，凸台与下围边之间有一与上围边的厚度相对应的插槽。
上述的每个生物膜盘的形状是圆盘状，也可以是多边形体。为了便 于粘挂生物膜，每个生物膜盘的上端面、下端面和上围边、下围边的表 面为粗糙面。为了增加生物膜的表面积，每个生物膜盘的上端面和下端 面是波纹面，上围边的外表面上密布有凸筋。
上述的每个支撑体包括套装在转轴上的圆盘、与生物膜盘组连接的 圆环和将圆环与转轴连接在一起的幅条。
为了增加这种处理污水的生物轴的坚固性，还在每相邻的两个支撑 体的圆盘与圆环之间装有拉撑支架。
使用时，将本实用新型所述的处理污水的生物轴用两个支架支撑在 待处理的污水池上，并使该生物轴的一半浸没在污水中，转轴上接有由 电机带动的减速机构。工作时，在电机的带动下，转轴旋转，通过支撑 体带动生物膜盘组同步地旋转，由于每串生物膜盘组中的每相邻的两个 生物膜盘之间构成一个气水室，于是每串生物膜盘组就构成多个气水 室，当气水室接近污水水面时，其生物膜盘上的上缺口和下缺口朝向污 水，此时，气水室内充满新鲜空气，随着生物轴的继续旋转，待处理的 污水由上、下缺口逐渐进入气水室，气水室中的新鲜空气被压缩、并有 一部分进入污水中，对污水充氧，污水向生物膜盘上的生物膜层的微生 物提供营养物质和氧气，促进微生物悬浮生长，剩余的新鲜空气被压缩 在水气室的顶部;生物膜盘组继续旋转进入上升过程，进入水气室中的 污水逐渐增多致全部充满每个气水室，此时，气水室中的新鲜空气全部 向进入气水室中的污水释放、充氧，向生物膜层的微生物继续供氧和提 供营养物质，于是，污水中的污物，有的被微生物吃掉，有的在微生物 的作用下沉淀;当气水室上升到离开污水面后，气水室内的污水便缓慢 地通过上、下缺口流出，向下洒落，在洒落的过程中，污水如雨滴，被 新鲜空气包围，得到充分地充氧，与此同时，每个生物膜盘上的微生物 也暴露在新鲜空气中，因得到充分地氧气而加速生长;如此循环往复， 使污水得到快速净化，达到排放标准或回收重复使用。在污水被气水室 携带从空中洒落的过程中，也与周围的空气进行热交换，使高温的污水 在净化过程中迅速降温。
由上所述，本实用新型所说的处理污水的生物轴，由于每两个相邻 的生物膜盘之间存在有气水室，在气水室的作用下，不但吸氧量大、净 化污水的效果好，而且降温效果明显，适用于各种工业、民用污水的净 化处理。
