申请日2000.07.03
公开(公告)日2001.07.04
IPC分类号C02F1/48
摘要
本实用新型涉及一种静电水处理装置,尤其是指一种具有改进的阳极结构和不用拆机就可进行清洁的静电水处理装置,用于解决现有技术存在的阳极不易清洁及阳极结构的低效率和易于损坏的问题。它包括由绝缘支承管及紧密衬于其内壁的导电层经成的阳极,清洁拉杆和用清洁环固定板固定在清洁拉杆上的清洁环。清洁环的中心孔套在阳极绝缘支撑管上,并可通过拉动清洁拉杆带动清洁环对阳极进行清洁。

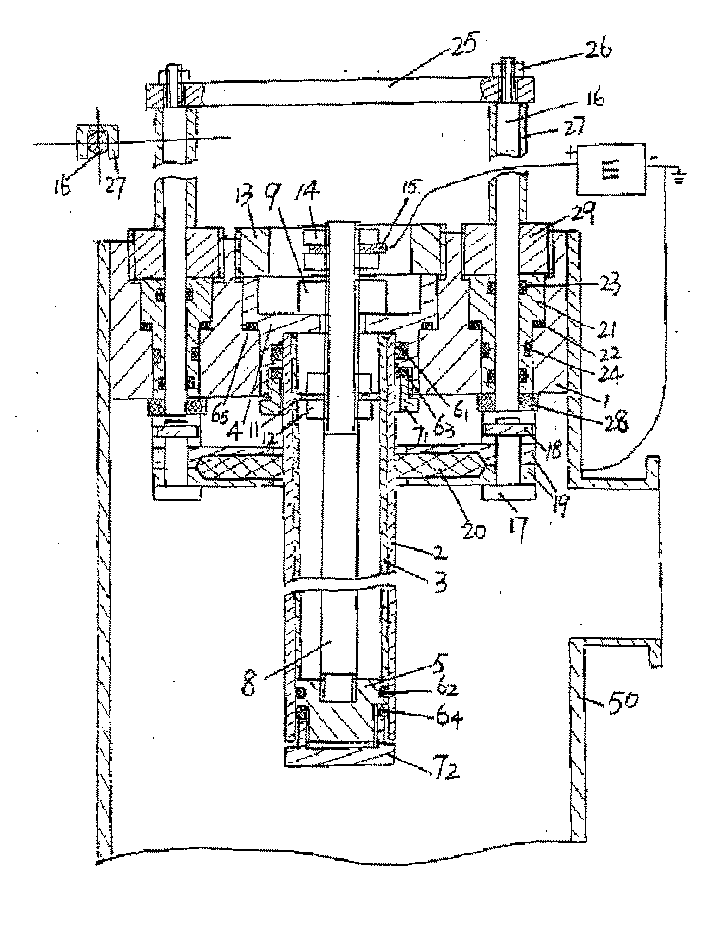

摘要附图
权利要求书
1.一种静电水处理装置，尤其是指一种具有改进的阳极绝缘结构及不 用拆机就可进行清洁的结构的静电水处理装置，它包括阳极总成、清洁杆 总成、基座、电源和阴极壳体，其特征在于：
阳极总成包括绝缘支承管及紧密衬于其内壁的导电层、连接杆、首尾 两端密封端盖和首尾两端辅助密封环;绝缘支承管起介电绝缘和机械支撑 作用，导电层不起支承作用：连接杆将首尾两端密封端盖分别连接在绝缘 支撑管的两端，其中尾端密封盖和尾端辅助密封环的最大外径不大于绝缘 支撑管的外径，尾端密封端盖和尾端辅助密封环密封绝缘支撑管的内径; 连接杆通过两端面用螺母固定的导电片或充满绝缘支撑管内壁的导电粉末 与绝缘支撑管内壁的导电层导通;首尾两端密封端盖与首尾两端辅助密封 环螺纹连接，中间放置O形圈，通过将首尾两端辅助密封环拧紧在首尾 两端密封端盖上，从而将O形圈压紧在绝缘支撑管的端部密封表面上;
清洁杆总成包括清洁拉杆，清洁环和清洁环固定板;清洁拉杆上固定 着清洁环固定板，在清洁环固定板上固定着清洁环;清洁环的中心孔套在 阳极绝缘支撑管的外径上，清洁拉杆穿过基座并可在基座内轴向移动。
2.根据权利要求1所述的静电水处理装置，其特征是在清洁拉杆一 端采用密封垫进行轴向密封。
3.根据权利要求1所述的静电水处理装置，其特征是清洁拉杆与基 座间可设有衬套，在衬套上加工有O形圈的放置槽，减少基座的加工难 度。
4.根据权利要求1所述的静电水处理装置，其特征是清洁拉杆可以 是整体式的长杆结构，靠开有纵向槽的活动衬套来固定。
5.根据权利要求1所述的静电水处理装置，其特征是清洁拉杆可以 是分段式的组合结构，其固定段用螺母固定在基座上，自由段与固定段可 用螺纹连接起来。
说明书
一种静电水处理装置
本实用新型涉及静电水处理装置，尤其是指一种具有改进的阳极绝缘 结构及不用拆机就可进行清洁的结构的静电水处理装置。
现有的静电水处理装置，一般包括电源和处理器两部分，处理器包括 阴极壳体和用绝缘材料良好绝缘的金属阳极;电源将50HZ220V的交流电 变压整流为高压直流电(一般为几千伏)，输出至处理器的阳极，水流经 阴极和阳极之间的区域受到静电场的作用，发生一些物理变化，使水暂时 失去结垢能力。(如专利CN88219157中所述)。这样的静电水处理装置的 处理器有两个缺点：
一.由于水中不可避免地含有泥沙、尘土、铁锈等杂质，即使阳极使 用防粘材料，随着时间的推移，阳极上也不可避免地会沉积一些杂质，这 些沉积物将大大降低静电水处理器的效率，甚至使它失效。因此须定期地 拆下阳极进行清洁。在拆装过程中面临停机、漏水、阳极可能碰伤的问题。
二.关于阳极，在专利CN88219157中采用聚四氟乙烯包裹的卷铁心 外缠绕的线圈为阳极，线圈与聚四氟乙烯园筒之间必然存在空气间隙，造 成大部分电压都消耗在绝缘材料和空气间隙中，水体承受的静电场强较 小，所以它处理水的能力受到限制，根据其公开资料，其单台处理能力仅 10-100T/H。在其他一些国内外资料中，在金属阳极上覆盖一薄层绝缘材 料，但又面临绝缘材料容易损坏的问题。
本实用新型的目的是提供一种具有新的结构的静电水处理器，它具有 如下特点：
1.不用拆机就可轻易进行清洁保养，以保证静电水处理器稳定的处 理效果。
2.采用一种新的阳极绝缘支撑结构，这种结构既不易损坏，又尽可 能地消除导电阳极材料与绝缘材料间的间隙，使水体承受更大的静电场 强，从而提高其处理能力。
3.具有易于加工、生产、安装及维护的结构。
本实用新型的技术方案描述如下：
本实用新型包括处理器和电源两部分。处理器包括基座、阳极总成、 清洁杆总成和阴极壳体。电源将50HZ220V的交流电变压整流为高压直流 电，用高压线缆输至处理器的阳极，电源负极和处理器的阴极壳体均良好 接地。阳极总成和清洁杆总成均安装在基座上。
阳极总成包括绝缘支撑管及其内壁导电层、首尾两端密封端盖、首尾 两端辅助密封环、连接杆及其固定螺母、导电片及其固定螺母、密封圈。
在以下的细述中首端指靠近基座的一端，尾端指远离基座的一端。
绝缘支撑管采用具有较高介电性能的绝缘材料，如酚醛树脂管、陶瓷 管等，而且它们具有较好的机械强度，可作支撑用途;且具有适当的厚度， 以便于在安装、运输和清洁时不会损坏;在绝缘支撑管内壁紧密地衬以导 电材料，如镀铜或银。首尾两端密封端盖分别与首尾两端辅助密封环螺纹 连接，它们均是绝缘材料，并用O形圈与绝缘支撑管的首尾两端部密封 接触。在首端密封端盖的内表面和尾端密封端盖的外表面有径向的槽，用 于放置O形圈;同时，首尾两端密封端盖与相应的辅助密封环之间有O 形圈，通过将首尾两端辅助密封环拧紧在相应的密封端盖上，从而将O 形圈紧压在绝缘支撑管的首端外表面和尾端内表面上。尾端密封端盖和与 之相配的尾端辅助密封环的最大外径不大于绝缘支撑管的外径，以便于维 护保养时能方便地拆下阳极总成和更换清洁环。连接杆的尾端部与尾端密 封端盖螺纹连接;连接杆的首端部伸出首端密封端盖，并用固定螺母固定， 该连接杆同时起导电作用，在其首端部与高压线缆连接。在连接杆上有导 电片与衬于绝缘支撑管的内壁的导电层紧密接触，导电片两端面用固定螺 母固定。也可采用导电粉末，如充满绝缘管内空腔的金属粉末或石墨粉， 取代导电片，实现在连接杆与绝缘管内的导电层之间导电。
阳极总成用螺纹固定安装在基座上。
清洁杆总成包括至少两个均匀布置在阳极周围的清洁拉杆、一对清洁 环固定板和清洁环。清洁环固定板用销钉或螺栓连接在清洁拉杆的端部， 在两清洁环固定板之间夹装着清洁环。清洁环用耐水的软橡胶制成。清洁 环的中心孔套在阳极绝缘支撑管的外径上。在需要对阳极进行清洁时，只 要拉动清洁拉杆，带动清洁环沿阳极轴向来回运动，即可对阳极进行清洁。
清洁拉杆穿过基座，并与基座之间用O形圈实现密封;也可以在清洁 拉杆和基座之间设置衬套，这样放置O形圈的槽就可以开在衬套上，减 少基座的加工难度，此时衬套与基座之间可用O形圈或密封胶实现密封。 同时在清洁拉杆与基座或衬套之间辅以密封垫进行轴向密封。
清洁拉杆可以是整体式的长杆结构，也可以是分段式的组合结构。不 同的结构形式需要相应不同的固定方法。不管是哪种结构形式，在其最外 端均用螺母联接着横拉杆，以方便清洁操作。
对于清洁拉杆是整体式的长杆结构的情况，设置活动衬套，卡装在横 拉杆与基座之间，活动衬套套在清洁拉杆上，它具有纵向的槽，可以方便 地装卸。
对于清洁拉杆是分段式的组合结构的情况，清洁拉杆分为二段，一段 为固定段，固定段的一端连接着清洁环固定板，另一端有外螺纹，它穿过 基座，并用螺母将该固定段固定在基座上;另一段为自由段，自由段的一 端有内螺纹，用于在使用时与固定段的外螺纹连接为一体，自由段的另一 端连接着横拉杆。在使用时，拧下固定段的固定螺母，将自由段拧上固定 段使之成为一体，即可拉动横拉杆进行清洁。
基座可螺纹联接或焊装在阴极壳体上，也可用三通与阴极壳体连接。 阴极壳体可以是专门制作的壳体，也可用金属管壁或容器壁代替。
本实用新型具有如下优点：
1.在运行一段时间后，不需要停机或拆下阳极，只需卸下清洁拉杆 的活动衬套或将清洁拉杆的固定段与自由段联接起来，拉动横拉杆，就 可带动清洁环对阳极绝缘结构的外表面进行清洁。这种方便的清洁工作 可每月一次，甚至每周一次，以保证阳极表面不沉积杂质，从而保证了 静电水处理的效果。
2.阳极绝缘结构采用绝缘支撑管内衬导电材料的结构，由于绝缘层 具有适当的厚度，故不易损坏;导电层与绝缘层间的气隙尽可能地消除， 保证了尽可能多的静电场强施加于水体，从而提高水处理的能力。
3.它是一种易于加工、生产、装配和拆卸的结构，阳极总成和清洁 杆总成可方便地在基座上装配和拆卸，而且由于尾端密封端盖和尾端辅 助密封环的最大外径不大于绝缘支撑管的外径，在维修保养时能方便地 拆下阳极总成和更换清洁环，易于维修。
