申请日2014.06.09
公开(公告)日2014.08.20
IPC分类号C02F3/32
摘要
本发明公开了一种污水处理系统，尤其是公开了一种家禽污水处理系统，属于环保装置设计制造技术领域。提供一种净化效果、造价及运行成本低、运行过程中不容易造成堵塞的家禽污水处理系统。所述家禽污水处理系统包括可供植物生长的基质，还包括经驯化的水生净化植物，所述的基质至少包括下部的细沙层和上部的土壤层，所述的水生净化植物包括挺水植物和溶水生物，所述的挺水植物根部位于所述土壤层的种植于所述的基质中，所述的溶水生物随需要处理的家禽污水充盈在所述的基质中。

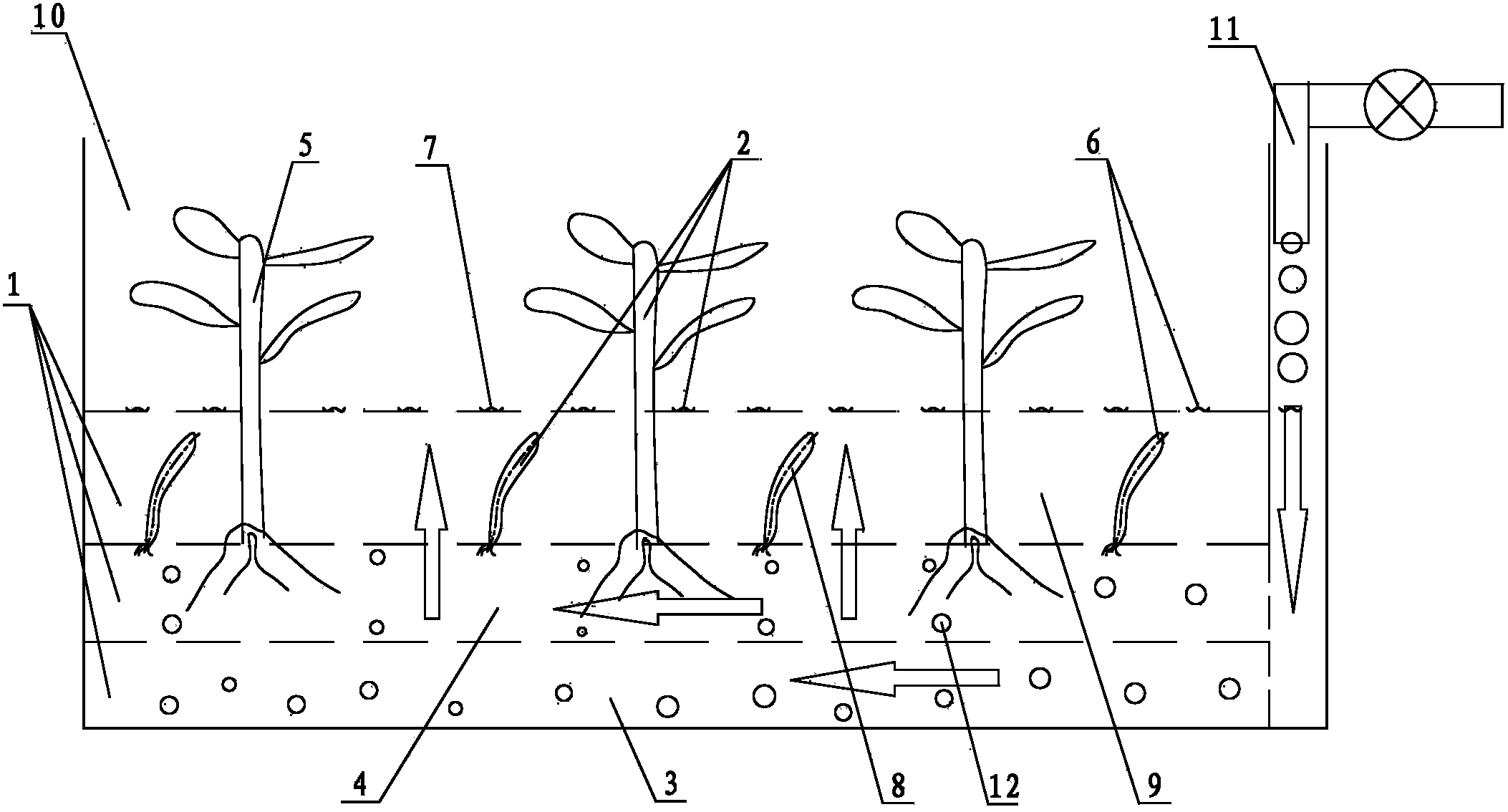

摘要附图
权利要求书
1.一种家禽污水处理系统，包括可供植物生长的基质(1)，其特征在于：还包括经驯 化的水生净化生物(2)，所述的基质(1)至少包括下部的细沙层(3)和上部的土壤层(4)， 所述的水生净化生物(2)包括挺水植物(5)和溶水生物(6)，所述的挺水植物(5)根部位 于所述土壤层(4)的种植于所述的基质(1)中，所述的溶水生物(6)随需要处理的家禽污 水充盈在所述的基质(1)中。
2.根据权利要求1所述的家禽污水处理系统，其特征在于：所述挺水植物(5)为经过 驯化的美人蕉和/或野菱，所述美人蕉和/或野菱相互间隔的种植在所述的基质(1)上。
3.根据权利要求1所述的家禽污水处理系统，其特征在于：所述的溶水生物(6)包括 浮水生物(7)和沉水生物(8)，所述的浮水生物(7)漂浮在需要处理的所述家禽污水水面 上，所述的沉水生物(8)充盈在需要处理的所述家禽污水水体中。
4.根据权利要求3所述的家禽污水处理系统，其特征在于：所述的浮水生物(7)为金 鱼萍，所述的沉水生物(8)为梭鱼草。
5.根据权利要求4所述的家禽污水处理系统，其特征在于：所述的基质(1)还包括厚 度不低于150㎜的集水层(9)，所述的集水层(9)覆盖在所述土壤层(4)的上部，所述梭 鱼草的根部生长在所述的土壤层(4)中，所述梭鱼草的其它部位充盈在所述的集水层(9) 中。
6.根据权利要求1～5中任一项所述的家禽污水处理系统，其特征在于：所述细沙层(3) 的厚度为16～25㎜，所述土壤层(4)的厚度为140～220㎜。
7.根据权利要求1所述的家禽污水处理系统，其特征在于：所述家禽污水处理系统还 包括容纳腔(10)和与所述容纳腔(10)下部连通的污水输入管(11)，所述的基质(1)位 于所述容纳腔(10)的中下部。
8.根据权利要求1所述的家禽污水处理系统，其特征在于：所述家禽污水处理系统还 包括有氧微生物(12)，所述的有氧微生物(12)分别附着在所述土壤层(4)的土壤上以及 细沙层(3)的细沙上。
说明书
家禽污水处理系统
技术领域
本发明涉及一种污水处理系统，尤其是涉及一种家禽污水处理系统，属于环保装置设计 制造技术领域。
背景技术
随着大量畜禽废水不经过处理直接排入环境水体中，造成水体中的N、P含量剧烈增加， 进而导致水体富营养化变的越来越严重。大量废水排入环境水体中还会使COD即化学需氧量 升高，减少水体中的溶解氧，造成水体发黑发臭，水生植物、鱼类和动物等死亡，进一步的 恶化水体。人工湿地污水处理系统始于20世纪70年代的德国，它是一项生态学原理加上工 程方法而形成的生态工程水处理技术。它主要利用系统中基质——水生植物——微生物的物 理、化学、生物的三重协同作用，通过基质过滤、吸附、沉淀、离子交换、植物吸收和微生 物分解来实现对污水的高效净化。人工湿地的植物可吸收富集污染物，提供能量，景观美化， 为微生物提供生境等而具重要作用。目前欧美等发达国家大量用人工湿地进行生活和工业污 水净化，起到非常好的生态与经济效益。但利用人工湿地处理家禽废水的报道国内较少。我 国也有大量人工湿地建设并用于生产，但在实际运行中，植物种类较少，人工湿地运行过程 中易堵塞，降低了净化效果。对受污染的水体进行修复，已是社会经济发展及生态环境建设 的迫切需要，寻找先进实用、造价低廉的技术迫在眉睫。
发明内容
本发明所要解决的技术问题是：提供一种净化效果、造价及运行成本低、运行过程中不 容易造成堵塞的家禽污水处理系统。
为解决上述技术问题所采用的技术方案是：一种家禽污水处理系统，包括可供植物生长 的基质，还包括经驯化的水生净化植物，所述的基质至少包括下部的细沙层和上部的土壤层， 所述的水生净化植物包括挺水植物和溶水生物，所述的挺水植物根部位于所述土壤层的种植 于所述的基质中，所述的溶水生物随需要处理的家禽污水充盈在所述的基质中。
进一步的是，所述挺水植物为经过驯化的美人蕉和/或野菱，所述美人蕉和/或野菱相互 间隔的种植在所述的基质上。
进一步的是，所述的溶水生物包括浮水生物和沉水生物，所述的浮水生物漂浮在需要处 理的所述家禽污水水面上，所述的沉水生物充盈在需要处理的所述家禽污水水体中。
上述方案的优选方式是，所述的浮水生物为金鱼萍，所述的沉水生物为梭鱼草。
进一步的是，所述的基质还包括厚度不低于150㎜的集水层，所述的集水层覆盖在所述 土壤层的上部，所述梭鱼草的根部生长在所述的土壤层中，所述梭鱼草的其它部位充盈在所 述的集水层中。
上述方案的优选方式是，所述细沙层的厚度为16～25㎜，所述土壤层的厚度为140～220 ㎜。
进一步的是，所述家禽污水处理系统还包括容纳腔和与所述容纳腔下部连通的污水输入 管，所述的基质位于所述容纳腔的中下部。
进一步的是，所述家禽污水处理系统还包括有氧微生物，所述的有氧微生物分别附着在 所述土壤层的土壤上以及细沙层的细沙上。
本发明的有益效果是：通过将所述的基质设置为至少包括下部的细沙层和上部的土壤层， 所述的水生净化植物包括挺水植物和溶水生物的结构，并将所述的挺水植物通过根部种植在 所述土壤层的所述基质中，所述的溶水生物随需要处理的家禽污水充盈在所述的基质中。由 于所述的基质至少由下部的细沙层和上部的土壤层构成，这样，家禽污水进入所述的污水处 理系统后，在处理过程中便不容易被堵塞;而起净化作用的水生净化植物又包括挺水植物和 溶水生物，这样，充盈在所述基质中的家禽污水便可以分别通过基质的过滤、吸附、沉淀、 离子交换、生物吸收实现对污水的高效净化，提高净化效果;同时，由于所述的家禽污水处 理系统的结构十分简单，细沙层布置在下部起沥水的作用，土壤层布置在上部起栽种生物和 充盈污水的作用，从而使所述的家禽污水处理系统的造价及运行成本低都十分低廉，实用性 和可操作性都十分强，适宜在污水处理领域，尤其是在家禽污水处理领域广泛的推广和应用。
