申请日2014.09.18
公开(公告)日2015.01.14
IPC分类号C02F9/04
摘要
本实用新型提供一种水刺用循环水处理系统，包括一个用于处理废水的平流气浮池，所述平流气浮池设有混合区和中间水箱;其中地下水池、加药池分别与所述混合区的管道连接，所述管道上都设有增压泵，中间水箱分别与溶气罐和砂滤罐的进水口管道连接，其中中间水箱和溶气罐的管道有溶气泵，中间水箱和砂滤罐的管道设有增压泵;砂滤罐的出水口与精滤器的进水口管道连接;精滤器的出水口与高位水箱管道连接，高位水箱中含有臭氧发生器，袋滤器的出水口的出水再利用。本系统大大提高了循环水的过滤质量，使循环水的使用周期从4-5天延长至20天左右。
权利要求书

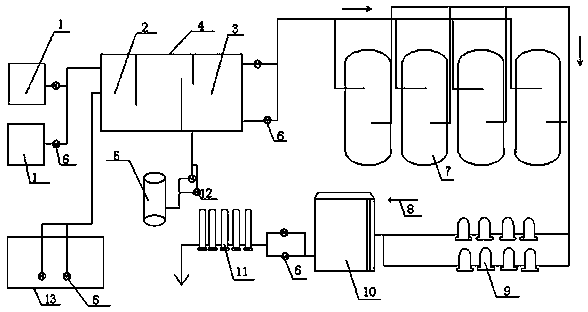

1.一种水刺用循环水处理系统，其特征在于，包括一个平流气浮池(4)，所述平流气浮池(4)设有混合区(2)和中间水箱(3)，地下水池(13)、加药池(1)分别与所述混合区(2)的管道连接，所述管道上设有增压泵(6)，所述中间水箱(3)通过管道分别与溶气罐(5)和砂滤罐(7)的进水口连接，所述溶气罐(5)连接有溶气泵(12)，所述砂滤罐(7)连接有增压泵(6)，所述砂滤罐(7)的出水口与精密过滤器(9)的进水口连接，所述精密过滤器(9)的出水口与高位水箱(10)连接，所述高位水箱(10)中设有臭氧发生器(8)，所述高位水箱(10)的出水口与袋滤器(11)的进水口连接。
说明书
一种水刺用循环水处理系统
技术领域
本实用新型涉及纺织行业，特别涉及一种水刺用循环水的处理系统。
背景技术
现有技术的无纺布的生产工艺中多采用水刺技术，而对水刺用水的循环处理上，基本上采用回水-沉淀-气浮-过滤-出水这一传统流程，该流程在纯棉水刺无纺布的生产中存在很多问题，棉花开松后经高压水刺后会有大量短绒纤维，油脂，有机物质进入循环水，循环水容易快速滋生细菌，因此对于利用原棉进行水刺的水处理需要经常更换PP滤芯及滤袋，大大增加了循环水处理的成本，并且4-5天就要更换循环水，不能长久循环使用，水的损耗太大，不能达到现所提倡的节能减排目的。
发明内容
本实用新型提供一种新型的水刺用循环水的处理系统，该系统可提高循环水的过滤质量，从而延长循环水的使用更换周期，降低生产成本。
本实用新型采用以下技术方案：一种水刺用循环水处理系统，包括一个平流气浮池，所述平流气浮池设有混合区和中间水箱，地下水池、加药池分别与所述混合区的管道连接，所述管道上设有增压泵，所述中间水箱通过管道分别与溶气罐和砂滤罐的进水口连接，所述溶气罐连接有溶气泵，所述砂滤罐连接有增压泵，所述砂滤罐的出水口与精密过滤器的进水口连接，所述精密过滤器的出水口与高位水箱连接，所述高位水箱中设有臭氧发生器，所述高位水箱的出水口与袋滤器的进水口连接。
本系统采用高效循环水处理液，起到传统絮凝的作用同时还有杀菌功能，精密过滤器采用不锈钢滤芯，冲洗后可重复使用，经精密过滤器过滤后增加臭氧发生器，再次杀菌，提高循环水的过滤质量，使循环水的使用周期从4-5增长至20天左右。
