申请日2014.06.10
公开(公告)日2014.12.17
IPC分类号C02F1/26; C02F103/36; C07C253/34; C07C255/53
摘要
本实用新型提供了一种水杨腈废水处理装置，包括废水池，萃取釜，萃取釜设有废水入口、注料入口、水杨腈出口和出水口，萃取釜内部设有加热装置和搅拌装置，加热装置设置于萃取釜内的下部，搅拌装置设置于萃取釜内的上部，废水池一侧设有水泵，水泵通过水管连接于萃取釜废水入口，萃取釜一侧设有液碱容纳箱，液碱容纳箱通过管道连接于萃取釜注料入口，萃取釜出水口通过管道连接于蓄水槽。本实用新型通过设置水杨腈废水回收装置，可以减少合成时的30%的水量，有效的将废水中的物料进行回收，同时也减少了整个合成的废水量:平均每吨料减少约500kg废水，每吨废水提取约50kg物料，综合计算每100吨物料为公司带来30万元的利润。

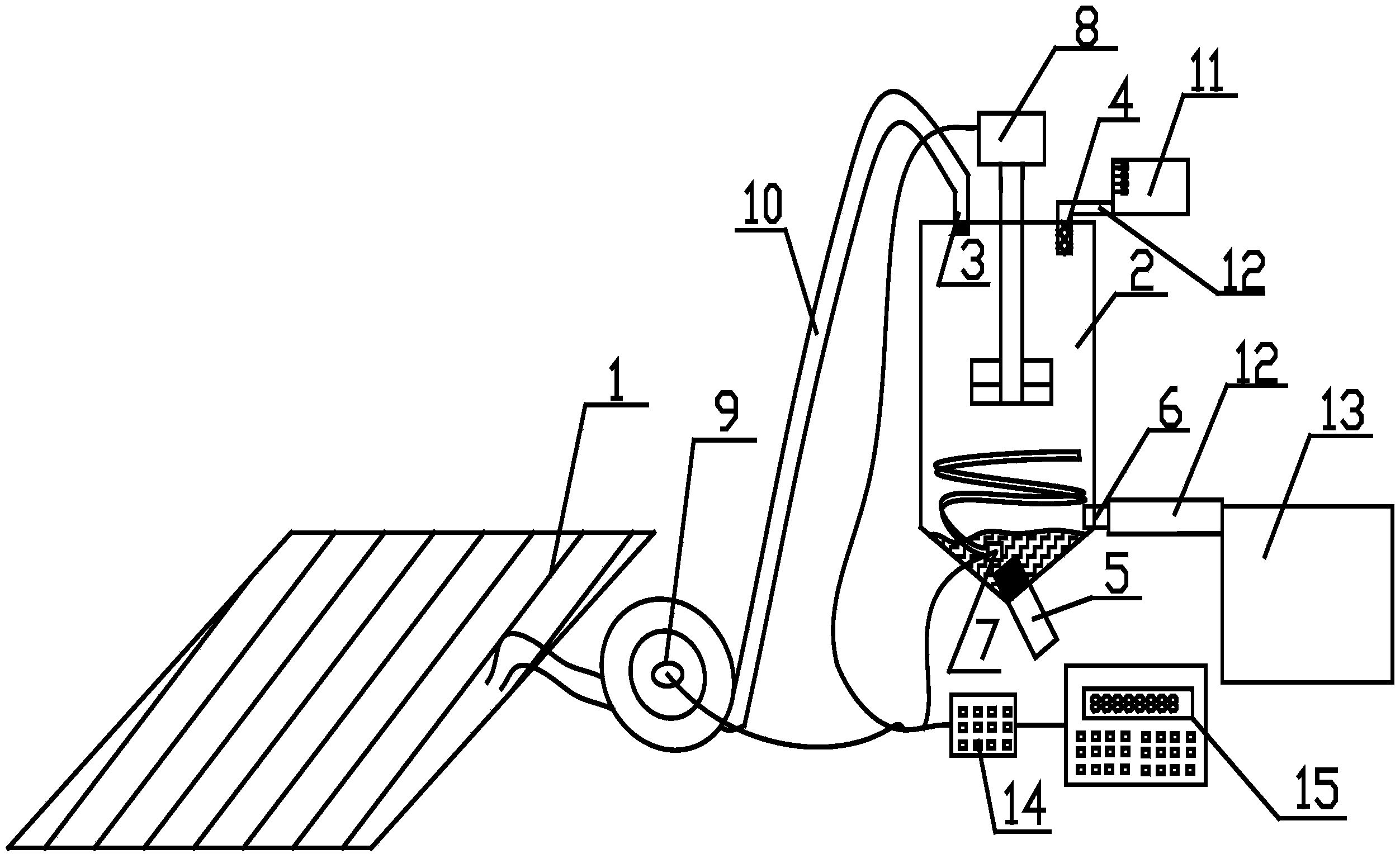

摘要附图
权利要求书
1.一种水杨腈废水处理装置，其特征在于包括废水池，萃取釜， 所述萃取釜设有废水入口、注料入口、水杨腈出口和出水口，所述萃 取釜内部设有加热装置和搅拌装置，所述加热装置设置于萃取釜内的 下部，所述搅拌装置设置于萃取釜内的上部，所述废水池一侧设有水 泵，所述水泵通过水管连接于萃取釜废水入口，所述萃取釜一侧设有 液碱容纳箱，所述液碱容纳箱通过管道连接于萃取釜注料入口，所述 萃取釜出水口通过管道连接于蓄水槽。
2.根据权利要求1所述的一种水杨腈废水处理装置，其特征在 于所述加热装置为电加热器。
3.根据权利要求1所述的一种水杨腈废水处理装置，其特征在 于所述加热装置、搅拌装置和水泵连接于PLC控制器，所述PLC控制 器连接于触摸屏控制器。
说明书
一种水杨腈废水处理装置
技术领域
本实用新型涉及废水处理领域，具体涉及一种水杨腈废水处理装 置。
背景技术
水杨腈，呈灰白色粉粉末状固体，极具刺激性气味，少量即可让 人呼吸受到影响，气味苦涩。若在无通风状态下将少量水杨腈敞开， 气味可迅速遍布整个室内。故操作时一定要做好防护措施，减少对呼 吸道的刺激，在工业制作水杨腈的过程中，部分水杨腈会混合的工业 废水里，混合水杨腈的工业废水处理费用高，其中的水杨腈无法回收， 浪费资源。
实用新型内容
针对以上现有技术中存在的问题，本实用新型提供了一种水杨腈 废水处理装置。
本实用新型是通过以下技术方案实现的：
一种水杨腈废水处理装置，包括废水池，萃取釜，所述萃取釜设 有废水入口、注料入口、水杨腈出口和出水口，所述萃取釜内部设有 加热装置和搅拌装置，所述加热装置设置于萃取釜内的下部，所述搅 拌装置设置于萃取釜内的上部，所述废水池一侧设有水泵，所述水泵 通过水管连接于萃取釜废水入口，所述萃取釜一侧设有液碱容纳箱， 所述液碱容纳箱通过管道连接于萃取釜注料入口，所述萃取釜出水口 通过管道连接于蓄水槽。
所述加热装置为电加热器。
所述加热装置、搅拌装置和水泵连接于PLC控制器，所述PLC控 制器连接于触摸屏控制器。
本实用新型的有益效果为：通过设置水杨腈废水回收装置，可以 减少合成时的30%的水量，有效的将废水中的物料进行回收，同时也 减少了整个合成的废水量:平均每吨料减少约500kg废水，每吨废水 提取约50kg物料，综合计算每100吨物料为公司带来30万元的利润。
