申请日2014.06.10
公开(公告)日2014.12.03
IPC分类号C02F1/00
摘要
本实用新型公开一种基于物联网的车载移动式污水处理装置，所述一种基于物联网的车载移动式污水处理装置包括车载移动式污水处理装置、本地监控终端、GPS定位系统、监测单元和执行机构;本地监控终端将车载移动式污水处理装置水质在线监测数据、执行机构的状态数据和位置信息通过无线网络或有线网络传输给智能中心，智能中心将实时数据进行综合处理，通过局域网和互联网发布给移动终端和固定终端，用户通过安装于移动终端或固定终端的软件程序对车载移动式污水处理装置进行远程交互管理。本实用新型有益效果是：特别适合车载移动装置的远程监控，可广泛应用于分散式污水处理的污水处理过程中的远程管理、运行、维护和技术支持。

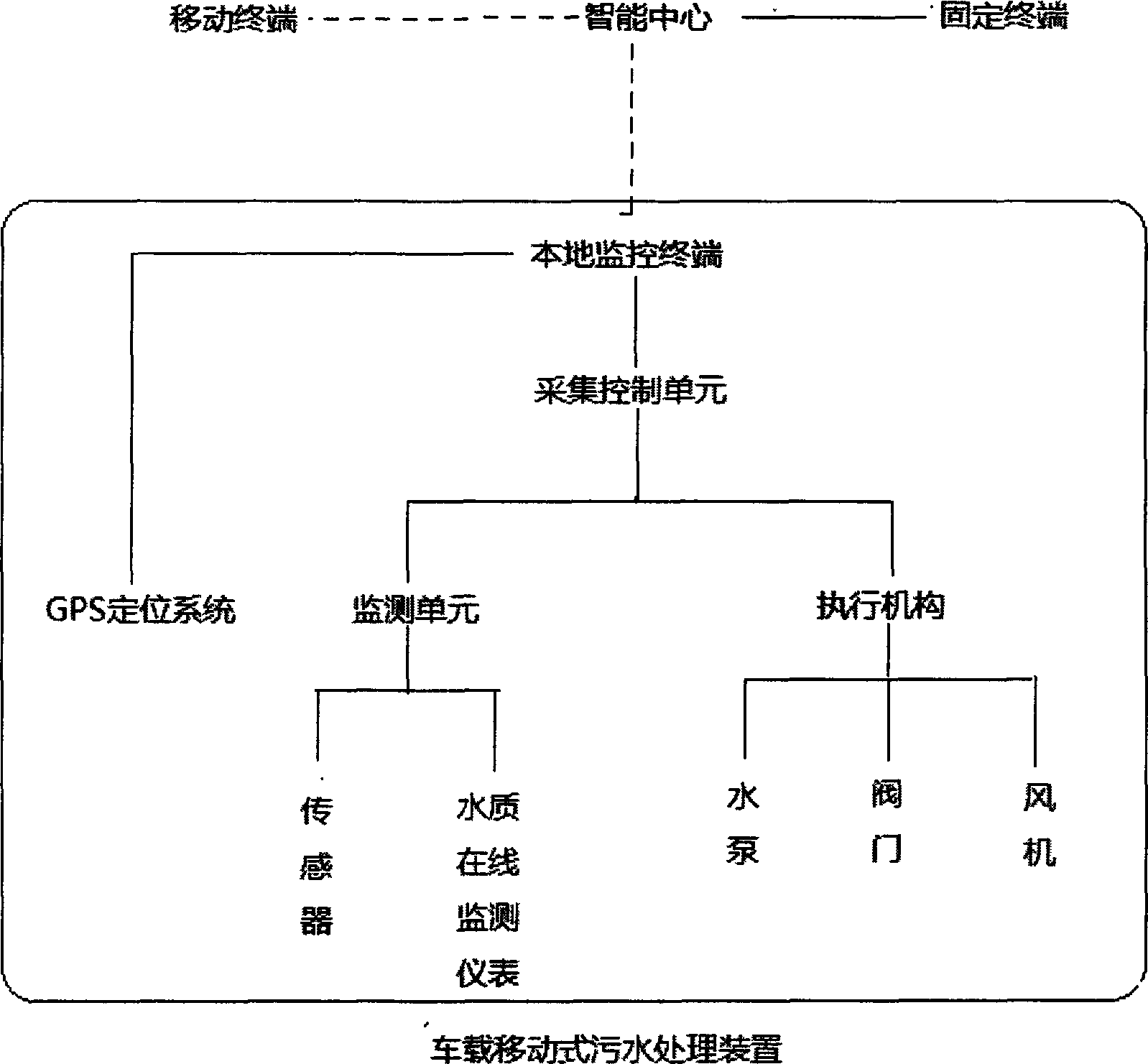

摘要附图
权利要求书
1.一种基于物联网的车载移动式污水处理装置，其特征在于，该装置主要包括智能中心、移动终端、固定终端、车载移动式污水处理装置、本地监控终端、GPS定位系统、采集控制单元、监测单元和执行机构;所述本地监控终端、GPS定位系统、采集控制单元、监测单元和执行机构均设置在车载移动污水处理装置内部;采集控制单元与监测单元采用数据线连接;采集控制单元与执行机构采用数据线和电缆连接;本地监控终端与GPS定位系统和采集控制单元采用数据线连接;所述智能中心与车载移动式污水处理装置内设置的本地监控终端、移动终端通过无线网络互联;固定终端与智能中心通过有线网络或无线网络互联;智能中心内设置服务器，可接收所有车载移动式污水处理装置上传的数据，并对所有数据进行管理处理。
2.根据权利要求1中所述的一种基于物联网的车载移动式污水处理装置，其特征在于，所述监测单元包括传感器和水质在线监测仪表，传感器及水质在线监测仪表的取样点分布于车载移动式污水处理装置的各个工艺单元中，所述执行机构包括水泵、阀门和风机，设置于车载移动式污水处理装置的相应工艺单元中。
说明书
一种基于物联网的车载移动式污水处理装置
技术领域
本实用新型涉及的是一种车载移动式污水处理装置，特别涉及的是一种基于物联网的车载移动式污水处理装置。
背景技术
近年来，国内外移动式一体化污水处理设备呈现多样化、专业化的特点，结合客户需求和产水标准，可进行多种工艺的组合，方便的集成于车载移动装置上，实现对分散式污水的处理及回用。车载移动污水处理装置灵活机动，适合野外营地、小区、学校、别墅、医院、高速公路服务区等多种场合的污水处理及回用。然而，由于车载移动式污水处理装置数量多、比较分散，运营维护对于技术人员来说存在较大的困难，特别是在野外营地或边远山区，而物联网的出现能够较好的弥补这一缺点，然而，由于技术缺陷性和成本问题，物联网在环保领域的应用还十分有限。综上所述，迫切需要一种基于物联网的车载移动式污水处理装置。
实用新型内容
本实用新型的目的在于克服上述技术的不足，提供一种基于物联网的车载移动式污水处理装置，该装置适合车载移动装置的远程监控，可广泛应用于分散式污水处理的污水处理过程中的远程管理、运行、维护和技术支持。
解决上述技术问题的技术方案是：
一种基于物联网的车载移动式污水处理装置，该装置主要包括智能中心、移动终端、固定终端、车载移动式污水处理装置、本地监控终端、GPS定位系统、采集控制单元、监测单元和执行机构;所述本地监控终端、GPS定位系统、采集控制单元、监测单元和执行机构均设置在车载移动污水处理装置内部;所述采集控制单元与监测单元采用数据线连接;所述采集控制单元与执行机构采用数据线和电缆连接;所述本地监控终端与GPS定位系统和采集控制单元采用数据线连接;所述智能中心与车载移动污水处理装置内设置的本地监控终端、移动终端通过无线网络互联;所述固定终端与智能中心通过有线网络或无线网络互联;所述智能中心内设置服务器，可接收所有车载移动式污水处理装置上传的数据，并对所有数据进行管理处理;
所述监测单元包括传感器和水质在线监测仪表，传感器及水质在线监测仪表的取样 点分布于车载移动式污水处理装置的各个工艺单元中，所述执行机构包括水泵、阀门和风机，设置于车载移动式污水处理装置的相应工艺单元中。
本实用新型的有益效果是：通过现代传感器技术和自动测量技术，在线监测车载移动式污水处理装置各工艺单元水质以及运行状态参数，通过自动控制技术，根据相应指标对水泵、阀门、风机等可操作设备进行智能调节;采用物联网技术和2G、3G、4G、wi-Fi和光纤通信网络，实现远程监控和远程服务，便于技术人员对分散于全国各地用户的车载污水处理设备的管理、运营及维护。
