申请日2014.06.10
公开(公告)日2014.10.15
IPC分类号E03F5/02
摘要
本实用新型公开了一种污水管道塑料检查井，包括井体、和井座，井体底部设有沉泥池，所述的井座上设有管道连接口，管道连接口内部设置环形限位台阶，限位台阶内壁上设置限位块。该技术方案中的管道连接口为整体面接触，管道受力均匀，连接污水管道稳固;井体外部设置加强筋，强度得到提高，使用寿命延长。

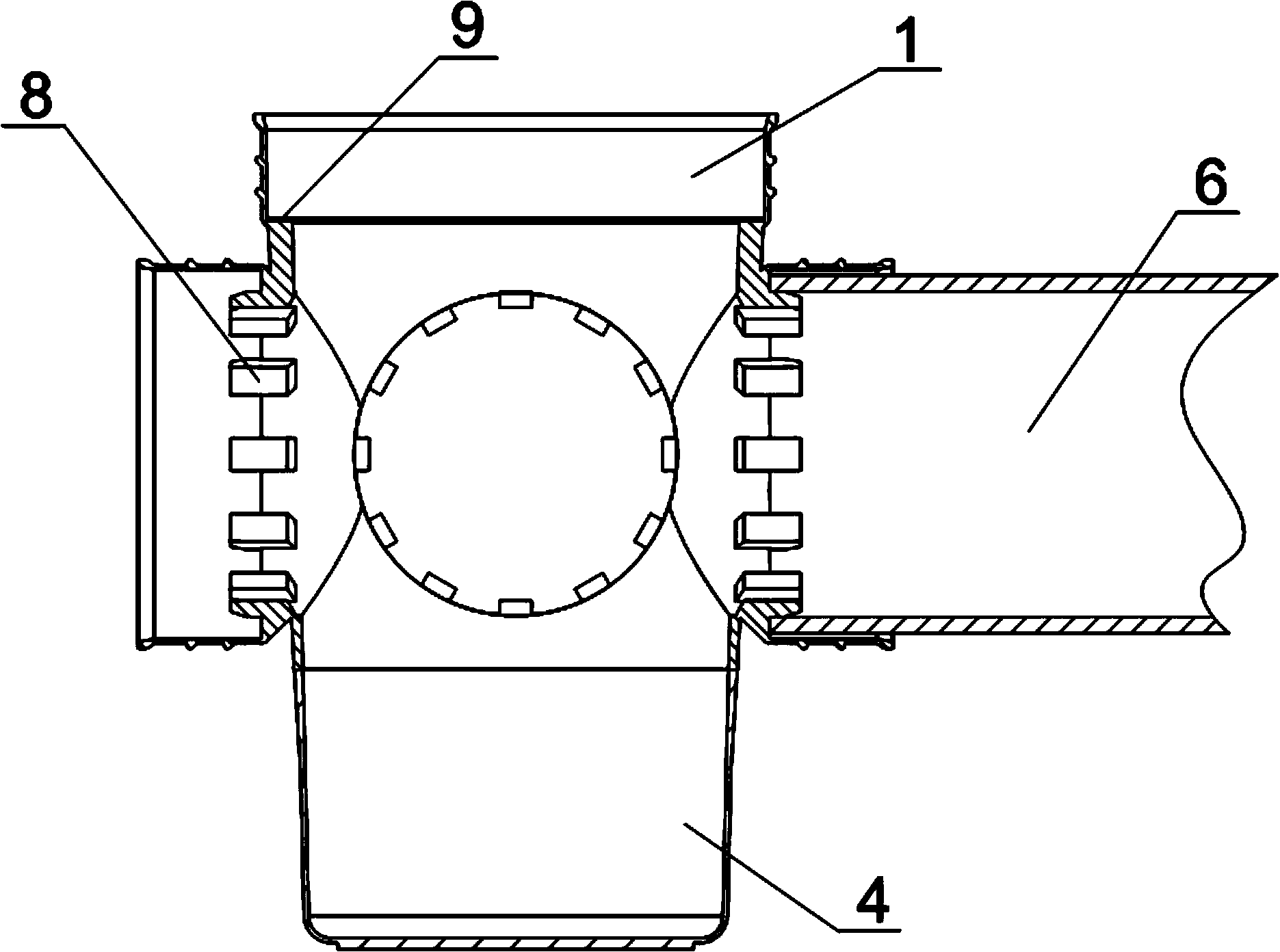

摘要附图
权利要求书
1.一种污水管道塑料检查井，包括井体(3)、和井座 (1)，井体(3)底部设有沉泥池(4)，其特征在于：所述 的井体(3)上设有管道连接口(2)，管道连接口(2)内部 设置环形限位台阶(5)，限位台阶(5)内壁上设置限位 块(8)。
2.根据权利要求1所述的污水管道塑料检查井，其特 征是所述限位块(8)设置3-20件。
3.根据权利要求1所述的污水管道塑料检查井，其特 征是所述井座(1)内部设有圆环形支撑台阶(9)。
4.根据权利要求2所述的污水管道塑料检查井，其特 征在于：所述管道连接口(2)设置两件。
5.根据权利要求2所述的污水管道塑料检查井，其特 征在于：所述管道连接口(2)设置三件。
6.根据权利要求2所述的污水管道塑料检查井，其特 征在于：所述管道连接口(2)设置四件。
7.根据权利要求1-6任一所述的污水管道塑料检查井， 其特征是所述的井体(3)外壁上设有加强筋(7)。
8.根据权利要求7所述的污水管道塑料检查井，其特 征是采用塑料一体成型。
说明书
一种污水管道塑料检查井
技术领域
本实用新型属于公用管道设备领域，具体涉及一种污水管道塑料 检查井。
背景技术
污水管道是城市管网的重要组成部分，目前的检查井通常采用砖 砌或水泥浇注。砖砌或水泥浇注检查井施工难度大、综合成本高。也 有部分采用塑料检查井，常用的塑料检查井多采用拼接的方法，拼接 检查井与污水管道连接时可能收缩比例不一致，会导致污水、雨水渗 透，进而导致路面塌陷造成安全隐患。
现有的塑料检查井，其管道连接口内面与污水管道接触为点接 触，管道井与管道的接触应力比较高。在井盖承受高强度压力，如汽 车通过时，管道连接口中的污水管道接触处压强过大，容易造成管道 破损或移位，从而引起漏水，影响管道进正常工作，还有可能造成路 面下沉，造成安全隐患。
实用新型内容
为解决现有技术中存在的技术问题，本实用新型提供了一种污 水管道塑料检查井。
本实用新型的污水管道塑料检查井，包括井体、沉泥池和井 座，井体底部设有沉泥池，井座上设有管道连接口，管道连 接口内部设置环形限位台阶，限位台阶内壁上设置限位块。
为更加稳定的固定管道，限位块设置3-20件。
为使检查井受力更均匀、平稳，所述井座内部设置圆环 形的支撑台阶。
本实用新型的污水管道塑料检查井，管道连接口2设置两 件形成直通，或管道连接口设置三件形成三通，或管道连接 口设置四件，形成四通。
为增加井体强度，沉泥池外壁上设有加强筋。
为增加污水管道塑料检查井整体强度，污水管道塑料检查井采 用塑料注塑一体成型。
本实用新型的有益效果为：
管道连接口内部设置环形限位台阶，使污水管道连接到 管道连接口时为整体面接触，管道受力均匀。同时限位台阶 内壁上设置限位块，污水管道安装后，限位块处于污水管道 内部，进一步稳固了污水管道。本实用新型的污水管道塑料检 查井采用塑料注塑一体成型，同时在井体外设置有加强筋，使得整 个污水管道塑料检查井整体强度进一步提高。井体底部设有沉泥池， 使泥沙等杂质能够沉降到沉泥池，防止堵塞管道。
