申请日2014.05.21
公开(公告)日2014.10.29
IPC分类号C02F3/02
摘要
本实用新型公开了一种污水处理技术领域，特别是涉及一种曝气生物滤池型一体化污水处理设备;本实用新型的曝气生物滤池型一体化污水处理设备，设备体积和占地较小，消毒剂消耗量较少，设备维护较简单;滤池内设置有填料层托板，填料层托板上设置有多个滤头或多孔布水管，填料层托板将滤池分隔为配水区和处理区，处理区内由低至高依次设置有卵石承托层和陶粒滤层，滤池内位于处理区的上方为出水区;布气系统包括曝气管，曝气管设置在卵石承托层中;进出水系统包括污水进水管和处理水出水管，污水进水管与配水区相通，处理水出水管与出水区相通;冲洗系统包括反冲进气管和反冲进水管，反冲进气管的出气端和反冲进水管的出水端均设置在配水区内。
权利要求书

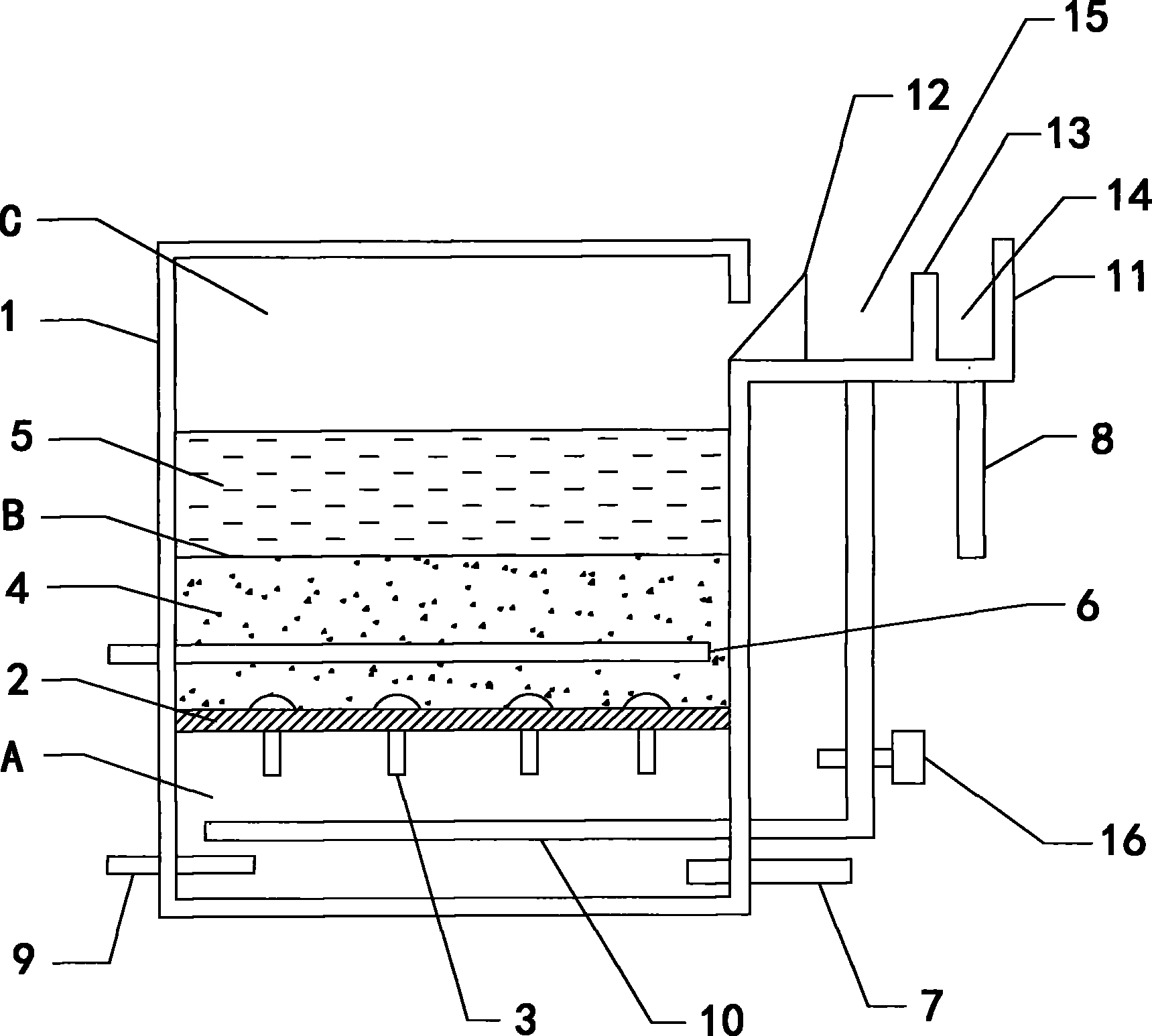

1.一种曝气生物滤池型一体化污水处理设备，其特征在于，包 括滤池、进出水系统、布气系统和冲洗系统，所述滤池内设置有填料 层托板，所述填料层托板上设置有多个滤头或多孔布水管，所述填料 层托板将所述滤池分隔为位于下方的配水区和位于上方的处理区，所 述处理区内由低至高依次设置有卵石承托层和陶粒滤层，所述滤池内 位于所述处理区的上方为出水区;所述布气系统包括曝气管，所述曝 气管设置在所述卵石承托层中;所述进出水系统包括污水进水管和处 理水出水管，所述污水进水管与所述配水区相通，所述处理水出水管 与所述出水区相通;所述冲洗系统包括反冲进气管和反冲进水管，所 述反冲进气管的出气端和反冲进水管的出水端均设置在所述配水区 内。
2.如权利要求1所述的曝气生物滤池型一体化污水处理设备， 其特征在于，所述滤池的顶部还设置有排水池，所述排水池与所述滤 池相通、并在连通处设置有挡水板，所述排水池内设置有分水板，所 述分水板将所述排水池分隔为处理水排水池和循环水排水池，所述分 水板的高度与所述挡水板的高度相同，所述处理水出水管与所述处理 水排水池相通，所述反冲进水管上设置有水泵，所述反冲进水管与所 述循环水排水池相通。
说明书
曝气生物滤池型一体化污水处理设备
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种曝气生物滤 池型一体化污水处理设备。
背景技术
众所周知，城市污水二级处理后，水中残存的有机物一般是难降 解的物质，现有技术中通常采用序列间歇式活性污泥法(SBR)和厌 氧-缺氧-好氧法(A2/O)来进一步去除废水中残存的有机物，并使之 达到回用的质量标准;然而采用这两种方法的污水处理设备，存在设 备体积和占地较大，消毒剂消耗量较大，设备维护较复杂的问题。
实用新型内容
为解决上述技术问题，本实用新型提供一种设备体积和占地较 小，消毒剂消耗量较少，设备维护较简单的曝气生物滤池型一体化污 水处理设备。
本实用新型的曝气生物滤池型一体化污水处理设备，包括滤池、 进出水系统、布气系统和冲洗系统，所述滤池内设置有填料层托板， 所述填料层托板上设置有多个滤头或多孔布水管，所述填料层托板将 所述滤池分隔为位于下方的配水区和位于上方的处理区，所述处理区 内由低至高依次设置有卵石承托层和陶粒滤层，所述滤池内位于所述 处理区的上方为出水区;所述布气系统包括曝气管，所述曝气管设置 在所述卵石承托层中;所述进出水系统包括污水进水管和处理水出水 管，所述污水进水管与所述配水区相通，所述处理水出水管与所述出 水区相通;所述冲洗系统包括反冲进气管和反冲进水管，所述反冲进 气管的出气端和反冲进水管的出水端均设置在所述配水区内。
进一步的，所述滤池的顶部还设置有排水池，所述排水池与所述 滤池相通、并在连通处设置有挡水板，所述排水池内设置有分水板， 所述分水板将所述排水池分隔为处理水排水池和循环水排水池，所述 分水板的高度与所述挡水板的高度相同，所述处理水出水管与所述处 理水排水池相通，所述反冲进水管上设置有水泵，所述反冲进水管与 所述循环水排水池相通。
与现有技术相比本实用新型的有益效果为：包括滤池、进出水系 统、布气系统和冲洗系统，滤池内设置有填料层托板，填料层托板上 设置有多个滤头或多孔布水管，填料层托板将滤池分隔为位于下方的 配水区和位于上方的处理区，处理区内由低至高依次设置有卵石承托 层和陶粒滤层，滤池内位于处理区的上方为出水区;布气系统包括曝 气管，曝气管设置在卵石承托层中;进出水系统包括污水进水管和处 理水出水管，污水进水管与配水区相通，处理水出水管与出水区相通; 冲洗系统包括反冲进气管和反冲进水管，反冲进气管的出气端和反冲 进水管的出水端均设置在配水区内;采用曝气生物陶粒(或相似的滤 料)处理技术进行城市污水二级处理，主要是针对我国城市污水中有 机物深度低的特点，本技术更有优越性，生物陶粒表面挂满了生物膜， 大大提高了生化处理，单元中的生物量使其处理效率提高，污水有效 水力停留时间减至3小时内，生物陶粒曝气滤池具有生物净化能力 外，还具有截污和吸附作用，可不设二沉池，滤层中缝隙曲折，延长 了水、气接触时间，提高了氧的传递效率，这种技术应用于城市污水 二级处理;另外，设备体积和占地较小，占用面积为常规工艺的1/10～ 1/5，消毒剂消耗量较少，设备维护较简单。
