申请日2014.06.10
公开(公告)日2014.10.22
IPC分类号F04D29/00; F04D13/06; F04D7/04
摘要
本实用新型带切割装置的污水泵涉及一种用于污水处理的水泵。其目的是为了提供一种能够有效避免污水杂物堵塞水泵进液口的带切割装置的污水泵。本实用新型一种带切割装置的污水泵包括泵体、电机;所述泵体包括上轴孔、叶轮、进液孔，其中叶轮设置于泵体的内腔;所述电机转轴自上而下依次穿过泵体上轴孔、叶轮轴孔，并最终伸出进液孔;所述电机转轴与泵体的上轴孔形成转动副，所述电机转轴与叶轮固定连接;于泵体进液口下方有一个切割盘，所述切割盘设有一个轴孔和多个进液通孔，所述切割盘的下表面还设置有多个曲线凹槽;所述切割盘与泵体固定连接，所述切割盘与电机转轴形成转动副;于切割盘的下方还设置有一个铰刀，所述铰刀与电机转轴固定连接。

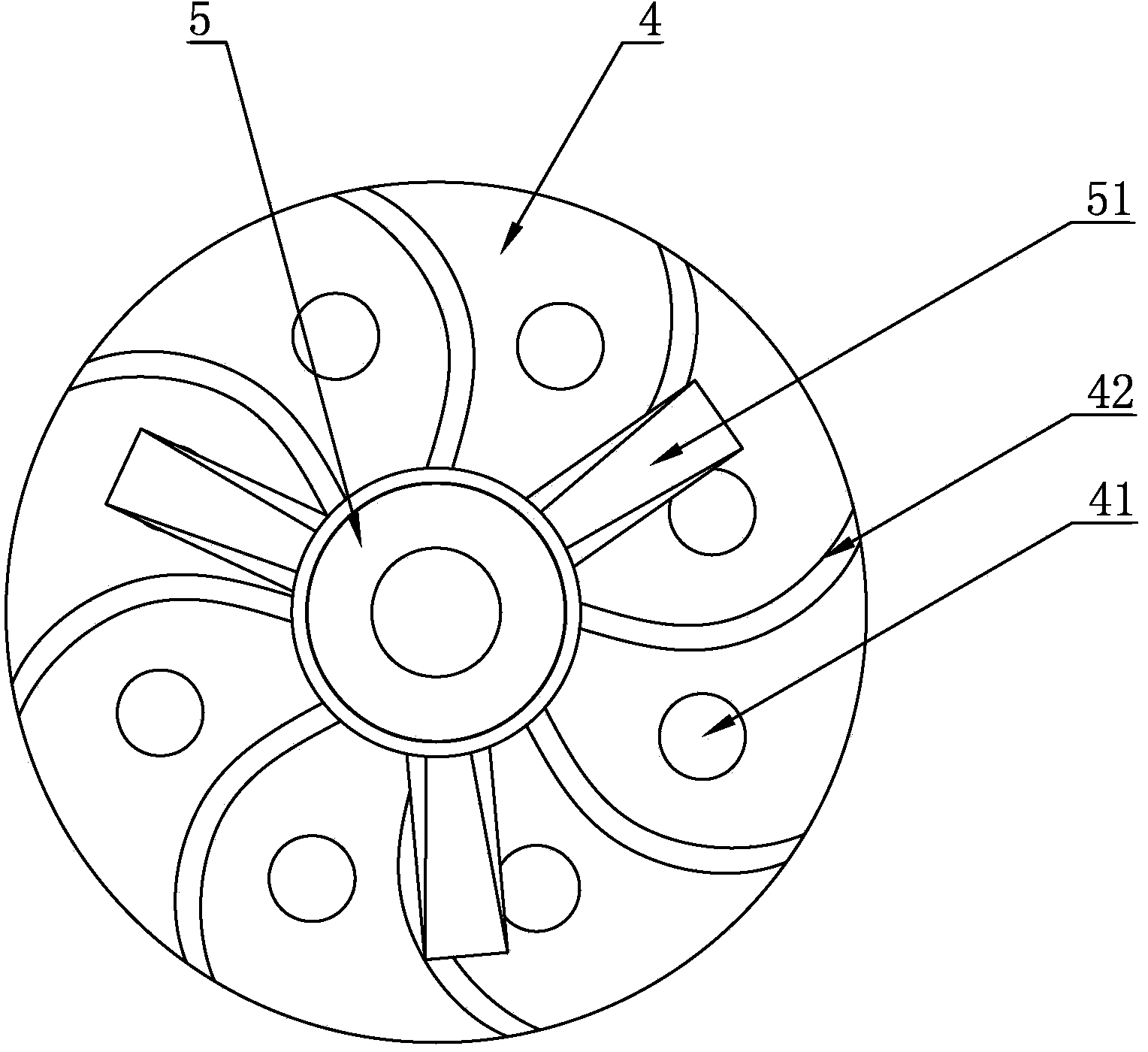

摘要附图
权利要求书
1.一种带切割装置的污水泵，包括：泵体、电机;所述泵体包括上轴孔、叶轮、进液孔， 其中叶轮设置于泵体的内腔;所述电机转轴自上而下依次穿过泵体上轴孔、叶轮轴孔，并最 终伸出进液孔;所述电机转轴与泵体的上轴孔形成转动副，所述电机转轴与叶轮固定连接; 其特征在于：于泵体进液口下方还设置有一个切割盘，所述切割盘设有一个轴孔和多个进液 通孔，所述切割盘的下表面还设置有多个曲线凹槽;所述切割盘与泵体固定连接，所述切割 盘与电机转轴形成转动副;于切割盘的下方还设置有一个铰刀，所述铰刀与电机转轴固定连 接。
2.根据权力要求1所述的带切割装置的污水泵，其特征在于：所述曲线凹槽始于轴孔终 于切割盘边缘。
3.根据权力要求1所述的带切割装置的污水泵，其特征在于：所述铰刀有三个切割片， 且三个切割片互成120°夹角。
4.根据权力要求3所述的带切割装置的污水泵，其特征在于：所述切割片两侧均设有刃 口。
说明书
带切割装置的污水泵
技术领域
本实用新型涉及一种抽送水设备，特别是涉及一种用于污水处理的水泵。
背景技术
污水泵，广泛用于市政、环保、污水处理、轻工、化工、矿山、石油、水利、冶金等行 业，是相关行业的耗能大户和关键设备之一。目前，用于抽送污水的污水泵由于没有设置切 割装置，在使用污水泵抽送污水的过程中会被一些树枝、杂草等固形物堵在污水泵的进液口 而堵塞进液口，甚至卡在水轮上影响电机转动，严重时造成电机烧坏，而要顺利地抽送污水 则必须停机后清理干净堵塞物，再行启动污水泵抽取污水，即浪费时间，又使得清理污物的 操作困难。
中国专利CN202012481U公开了一种带切割装置的污水泵，该公开专利在进液口处增设 一个铰刀，凡是进入进液口的固体杂物会首先经过铰刀切削，然后再进入泵体并排除。该公 开专利技术在一定程度上确实起到了防堵塞的效果，不过同时也会发现，由于进液口的水流 为旋窝水流，较轻的杂物会在旋窝水流内快速旋转，其旋转速度与铰刀转速相等甚至超过铰 刀转速，因而此时铰刀无法切割到该杂物，一旦该类杂物聚集较多，铰刀就有可能出现卡壳 现象。
实用新型内容
本实用新型要解决的技术问题是提供一种结构简单、处理污水顺畅，能够有效避免污水 杂物堵塞水泵进液口的带切割装置的污水泵。
本实用新型一种带切割装置的污水泵，包括：泵体、电机;所述泵体包括上轴孔、叶轮、 进液孔，其中叶轮设置于泵体的内腔;所述电机转轴自上而下依次穿过泵体上轴孔、叶轮轴 孔，并最终伸出进液孔;所述电机转轴与泵体的上轴孔形成转动副，所述电机转轴与叶轮固 定连接;于泵体进液口下方还设置有一个切割盘，所述切割盘设有一个轴孔和多个进液通孔， 所述切割盘的下表面还设置有多个曲线凹槽;所述切割盘与泵体固定连接，所述切割盘与电 机转轴形成转动副;于切割盘的下方还设置有一个铰刀，所述铰刀与电机转轴固定连接。
本实用新型一种带切割装置的污水泵，其中所述曲线凹槽始于轴孔终于切割盘边缘。
本实用新型一种带切割装置的污水泵，其中所述铰刀有三个切割片，三个切割片互成 120°。
本实用新型一种带切割装置的污水泵，其中所述切割片两侧均设有刃口。
本实用新型带切割装置的污水泵与现有技术不同之处在于本实用新型带切割装置的污水 泵在切割盘的下表面增设了曲线凹槽，当杂物在切割盘下表面旋转时曲线凹槽会对其形成一 定阻碍，甚至会将杂物卡死在曲线凹槽内，此时杂物的转动速度就会低于铰刀转速，进而铰 刀会成功对杂物进行有效切割，因而可以有效避免污水杂物堵塞水泵进液口，保证污水顺畅 排出。
本实用新型中切割盘的下表面的曲线凹槽始于切割盘轴孔终于切割盘边缘，也就是说只 要是铰刀经过的区域都设有曲线凹槽，更进一步说就是铰刀对杂物的处理是没有死角的，因 而其处理杂物效果明显。
