申请日2014.06.10
公开(公告)日2014.12.17
IPC分类号E03F5/00; E03F5/14; E03F5/10
摘要
本实用新型公开了一种简易地表水处理收集系统，包括至少一个用于汇集地表水的汇流槽，以及位于地势低洼处的集水井，所述汇流槽的下游方向与集水井相连，在汇流槽内，设置有一个安装在汇流槽上部的拦截板，在汇流槽与集水井连接处，还挖掘了一个深度超过汇流槽深度的泥沙收集坑，在泥沙收集坑内，设置一个形状和大小与泥沙收集坑相匹配的塑料容器。本实用新型在使用时，能够自动清除掉雨水中的枯枝落叶等漂浮物和泥沙等杂质，提高水处理收集的效率，特别适合在广大农村地区使用。

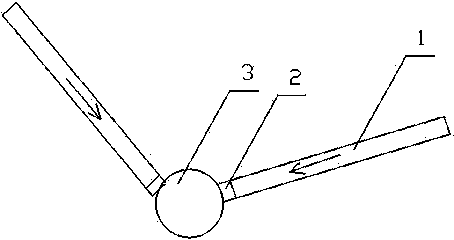

摘要附图
权利要求书
1.一种简易地表水处理收集系统，包括至少一个用于汇集地表水的汇流槽，以及位于地势低洼处的集水井，所述汇流槽的下游方向与集水井相连，其特征在于：在汇流槽与集水井连接处，设置有一个安装在汇流槽上部的拦截板，在汇流槽与集水井连接处，还挖掘了一个深度超过汇流槽深度的泥沙收集坑，在泥沙收集坑内，设置一个形状和大小与泥沙收集坑相匹配的塑料容器。
2.根据权利要求1所述的简易地表水处理收集系统，其特征在于：所述拦截板为L型结构，拦截板上设置有孔洞，孔洞的直径不超过0.5cm。
3.根据权利要求1所述的简易地表水处理收集系统，其特征在于：所述泥沙收集坑的深度至少是汇流槽深度的2倍。
4.根据权利要求1所述的简易地表水处理收集系统，其特征在于：所述塑料容器底部密封，塑料容器上部设置有流水孔。
说明书
一种简易地表水处理收集系统
技术领域
本实用新型涉及一种水处理和水收集的系统，具体涉及一种地表水的简易处理收集系统，属于水处理技术领域。
背景技术
我国水资源总量大，但是分布不均。许多时候，需要收集降水，从而达到降水的再利用。尤其是在广大农村地区，降水是保证农村人饮和农业灌溉的重要水源。再收集雨水过程中，经常遇到如下问题：一是集水区内大量的枯枝落叶、以及其他漂浮物，被水流携带，如果不清除掉，容易腐烂造成水体变质，二是地表水产生径流会携带大量的泥沙，泥沙如果不清除掉，容易降低收集效率，并可能产生堵塞的问题。
实用新型内容
本实用新型的目的在于提供一种简易的、能自动清除掉枯枝落叶等漂浮物，并同时能自动沉淀掉泥沙等杂质，并容易将清除掉的枯枝落叶等漂浮物和泥沙等杂质带出水体，保证收集的水的质量的简易地表水处理收集系统。
本实用新型是这样实现的：
一种简易地表水处理收集系统，包括至少一个用于汇集地表水的汇流槽，以及位于地势低洼处的集水井，所述汇流槽的下游方向与集水井相连，其特征在于：在汇流槽内，设置有一个安装在汇流槽上部的拦截板，在汇流槽与集水井连接处，还挖掘了一个深度超过汇流槽深度的泥沙收集坑，在泥沙收集坑内，设置一个形状和大小与泥沙收集坑相匹配的塑料容器。
更进一步的方案是：所述拦截板为包括相连的竖板和横板，竖板上设置有孔洞，孔洞的直径不超过0.5cm，拦截板安装时，竖板和横板均与汇流槽两侧紧密接触。
更进一步的方案是：所述泥沙收集坑的深度至少是汇流槽深度的2倍。
更进一步的方案是：所述塑料容器底部密封，塑料容器上部设置有流水孔。
本实用新型在使用时，集水井收集最终经处理过的水，汇流槽则是将带有枯枝落叶等漂浮物以及泥沙等杂质的水汇集起来，向集水井流动。当水流经过汇流槽内的拦截板时，水中的枯枝落叶会被拦截板拦截掉，由于拦截板的竖板上有孔洞，因此水可以继续通过，而枯枝落叶会被拦截在拦截板上。当水继续流到汇流槽与集水井连接处时，水首先进入泥沙收集坑，由于泥沙收集坑较深，因此水在泥沙收集坑中会沉淀大部分的泥沙，当水继续流入时，水面上升，经过沉淀后的水流入集水井。通过这种方式，能够自动清除掉雨水中的枯枝落叶等漂浮物和泥沙等杂质，提高水处理收集的效率，特别适合在广大农村地区使用。
而且，本实用新型中，使用的各设备均比较简单，而且易于清理，当拦截板上拦截的枯枝落叶等漂浮物量太多时，直接将拦截板取出，将漂浮物清除掉即可，而泥沙收集坑中，由于设置有塑料容器，可以方便的将塑料容器提出，将塑料容器中的泥沙等杂质清除掉。因此使用非常方便。
