申请日2014.06.08
公开(公告)日2014.10.08
IPC分类号C02F101/18; C02F9/04
摘要
本实用新型公开了一种低浓度含氰废水或含氰稀矿浆处理装置，用于去除废水或矿浆中的氰化物;它由圆筒形外壳、底座、半球形封头、曝气管、滤网、拦截网和活性炭构成，反应器圆筒形外壳侧身分别设有进水管、出水管、排空管和人孔，底座上方及滤网下方设有曝气管，用于通入臭氧气体参与反应，在滤网及拦截网之间的外壳上设有装炭人孔和卸炭管，用于装卸催化反应所需的活性炭;本实用新型结合臭氧氧化和活性炭催化氧化两种处理方法于一体，较好的实现了氰化物的高效降解，且处理成本适中，反应器结构简单，易于加工实现和操作，各反应器相互间可进行串并联组合，特别适用于低浓度的含氰废水或含氰尾矿浆的治理。

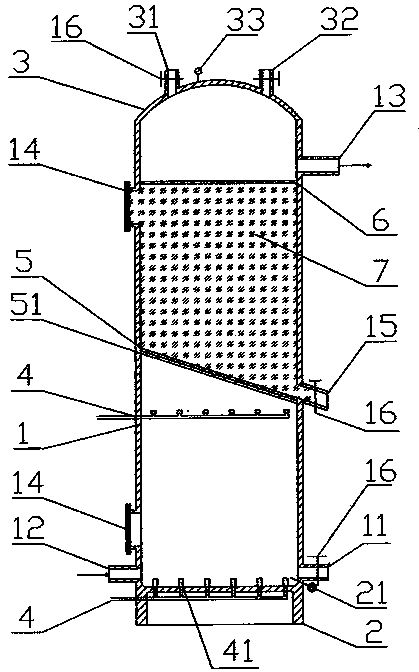

摘要附图
权利要求书
1.一种低浓度含氰废水或含氰稀矿浆的处理装置，其特征在于：是由圆 筒形外壳、底座、半球形封头、曝气管、滤网、拦截网和活性炭构成，圆筒 形外壳的下端为反应器的底座，上端为半球形封头，圆筒形外壳侧身从下到 上分别设有排空管、进水管、人孔、卸炭管、装炭人孔和出水管，反应器底 座上设有压差液位计，半球形封头上端设有排气管、安全阀和压力表，排空 管、卸炭管和排气管上都设有阀门;
反应器内部中间位置设置滤网，滤网形状为椭圆形，椭圆的长轴为圆筒 形外壳内径的倍，短轴与圆筒形外壳内径相等，滤网倾斜30°～45° 放置在滤网支撑架上方，滤网和滤网支撑架一起焊接在圆筒形外壳的内壁上， 滤网上方为活性炭，活性炭的上方是水平放置的圆形拦截网，拦截网直径与 圆筒形外壳内径相等，周边焊接在圆筒形外壳的内壁上，活性炭的粒径大于 滤网和拦截网的孔径，在滤网和拦截网之间的圆筒形外壳侧面设有装炭人孔 和卸炭管，装炭人孔靠近拦截网设置，卸炭管与滤网一样朝下倾斜30°～45°设 置，卸炭管下端内壁与滤网在同一平面上;
所述曝气管分为上下两个系列，分别水平设置在滤网支撑架的下端和反 应器底座上，曝气管前端与曝气管垂直方向等间距设置若干个曝气支管，每 个曝气支管上端等间距设置微孔曝气头，微孔曝气头均匀的布设在圆筒形外 壳内部。
2.根据权利要求1所述的一种低浓度含氰废水或含氰稀矿浆的处理装 置，其特征在于：所述圆筒形外壳、底座、半球形封头、曝气管、曝气支管、 滤网、滤网支撑架和拦截网的材质均为316L不锈钢;所述微孔曝气头的材质 为钛合金或陶瓷。
说明书
低浓度含氰废水或含氰稀矿浆的处理装置
技术领域
本实用新型涉及含氰废水或含氰矿浆的处理装置，特别涉及一种用于黄 金矿山的低浓度含氰废水或含氰稀矿浆的处理装置。
背景技术
目前，国内大部分黄金矿山仍然使用氰化浸出工艺，这使得生产过程中 会产生大量的氰化尾矿浆和含氰渗滤液，如何实现这两种危险废物的减量化、 无害化和资源化处理是当前氰化黄金矿山企业普遍关注的问题，对于高浓度 的含氰尾矿浆和含氰废水可以通过酸化吹脱回收里面的氰化物，但是对于低 浓的含氰尾矿浆和含氰废水，由于回收成本过高且回收不彻底，需要另辟蹊 径，从破坏氰化物入手，实现危险废物的无害化处理。目前，在黄金矿山尚 没有成熟运用的含氰废水或含氰尾矿浆的无害化处理装置。
发明内容
本实用新型的目的是为了解决上述问题，而提供的一种用于黄金矿山低 浓度含氰废水或含氰尾矿浆的处理装置。
本实用新型是由圆筒形外壳、底座、半球形封头、曝气管、滤网、拦截 网和活性炭构成。圆筒形外壳的下端为反应器的底座，上端为半球形封头， 圆筒形外壳侧身从下到上分别设有排空管、进水管、人孔、卸炭管、装炭人 孔和出水管，反应器底座上设有压差液位计，半球形封头上端设有排气管、 安全阀和压力表，排空管、卸炭管和排气管上都设有阀门;
在反应器内部中间位置设置有滤网，滤网形状为椭圆形，椭圆的长轴为 圆筒形外壳内径的倍，短轴与圆筒形外壳内径相等，滤网倾斜 30°～45°放置在滤网支撑架上方，滤网和滤网支撑架一起焊接在圆筒形外壳的 内壁上，滤网上方为活性炭，活性炭的上方是水平放置的圆形拦截网，拦截 网直径与圆筒形外壳内径相等，周边焊接在圆筒形外壳的内壁上，活性炭的 粒径大于滤网和拦截网的孔径，在滤网和拦截网之间的圆筒形外壳侧面设有 装炭人孔和卸炭管，装炭人孔靠近拦截网设置，卸炭管与滤网一样朝下倾斜 30°～45°设置，卸炭管下端内壁与滤网在同一平面上;
曝气管分为上下两个系列，分别水平设置在滤网支撑架的下端和反应器 底座上，曝气管前端与曝气管垂直方向等间距设置若干个曝气支管，每个曝 气支管上端等间距设置微孔曝气头，微孔曝气头均匀的布设在圆筒形外壳内 部。
所述圆筒形外壳、底座、半球形封头、曝气管、曝气支管、滤网、滤网 支撑架和拦截网的材质均为316L不锈钢，微孔曝气头的材质为钛合金或陶瓷， 用于给反应器通入臭氧参加反应。
本实用新型的有益效果：
本实用新型结合臭氧氧化和活性炭催化氧化两种处理方法于一体，较好 的实现了氰化物的高效降解，且处理成本适中，反应器结构简单，易于加工 实现和操作，各反应器相互间可进行串并联组合，特别适用于低浓度的含氰 废水或含氰尾矿浆(矿浆浓度40%以下)的治理。
