申请日2014.07.14
公开(公告)日2014.10.01
IPC分类号B02C13/28; B02C13/14
摘要

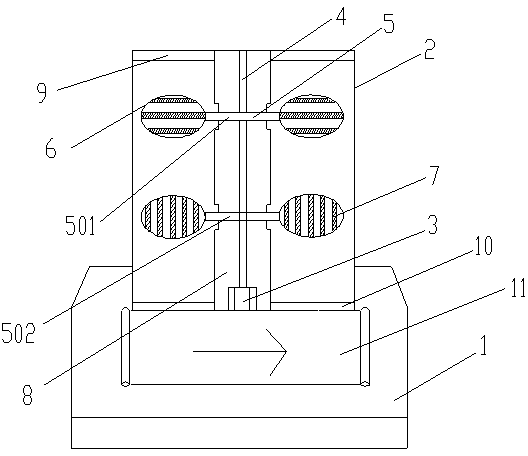

本发明公开了一种斜切板桨叶污泥打散装置，包括：机架、进料斗、旋转电机、转轴装置、污泥打散装置和旋转桨叶，所述进料斗固定安装于所述机架上端，所述进料斗为直筒型，所述旋转电机设于所述进料斗底部，所述旋转电机上端连接所述转轴装置，所述转轴装置上设有至少两个所述污泥打散装置，即第一污泥打散装置和第二污泥打散装置，所述第一污泥打散装置和所述第二污泥打散装置上均安装有所述旋转桨叶，所述旋转桨叶内设有多个斜向设置的污泥碎料切板，所述污泥碎料切板间相对斜向平行设置，所述第一污泥打散装置旋转桨叶上的污泥碎料切板横向设置，所述第二污泥打散装置旋转桨叶上的污泥碎料切板纵向设置。通过上述方式，本发明能够更细致充分的对污泥块进行打散，使得大块状的污泥块打散成细小松散的污泥粒，便于后续加工，结构紧凑，设计合理。
权利要求书
1.一种斜切板桨叶污泥打散装置，其特征在于，包括：机架、进料斗、旋转电机、转轴装置、污泥打散装置和旋转桨叶，所述进料斗固定安装于所述机架上端，所述进料斗为直筒型，所述旋转电机设于所述进料斗底部，所述旋转电机上端连接所述转轴装置，所述转轴装置上设有至少两个所述污泥打散装置，即第一污泥打散装置和第二污泥打散装置，所述第一污泥打散装置和所述第二污泥打散装置上均安装有所述旋转桨叶，所述旋转桨叶内设有多个斜向设置的污泥碎料切板，所述污泥碎料切板间相对斜向平行设置，所述第一污泥打散装置旋转桨叶上的污泥碎料切板横向设置，所述第二污泥打散装置旋转桨叶上的污泥碎料切板纵向设置。
2.根据权利要求1所述的斜切板桨叶污泥打散装置，其特征在于，所述旋转电机输出端与所述转轴装置同轴连接，所述转轴装置竖直设置于所述旋转电机上端。
3.根据权利要求1所述的斜切板桨叶污泥打散装置，其特征在于，所述进料斗中央设置有转轴保护套筒，所述旋转电机与所述转轴装置设于所述转轴保护套筒内。
4.根据权利要求1所述的斜切板桨叶污泥打散装置，其特征在于，所述进料斗上端开设有进料口，所述进料斗下端设有出料口，所述出料口下端的机架上设有污泥块输送带机。
5.根据权利要求1所述的斜切板桨叶污泥打散装置，其特征在于，所述污泥碎料切板斜向呈30°-60°设置。
说明书
斜切板桨叶污泥打散装置
技术领域
本发明涉及污泥处理设备领域，特别是涉及一种斜切板桨叶污泥打散装置。
背景技术
污泥干燥机，可以一次性将90%含水量的物料烘干至成品，是处理污泥的重要设备。针对污泥烘干过程中易结团结块的特性，污泥干燥剂改变了一般单通道干燥机的料板结构形式，采用了组合式自清理装置，极大地扩展了单通道干燥机应用范围，不仅可以干燥各类污泥，还可以干燥各种高粘度物料，而作为污泥碎料装置，污泥打散装置在污泥干燥机内的运用相当重要。但传统的污泥打散装置只能粗略的对污泥块进行打散，很难做到细致充分的打散处理，给后续污泥干燥工序带来一定影响。
发明内容
本发明主要解决的技术问题是提供一种斜切板桨叶污泥打散装置，能够更细致充分的对污泥块进行打散，使得大块状的污泥块打散成细小松散的污泥粒，便于后续加工，结构紧凑，设计合理。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种斜切板桨叶污泥打散装置，包括：机架、进料斗、旋转电机、转轴装置、污泥打散装置和旋转桨叶，所述进料斗固定安装于所述机架上端，所述进料斗为直筒型，所述旋转电机设于所述进料斗底部，所述旋转电机上端连接所述转轴装置，所述转轴装置上设有至少两个所述污泥打散装置，即第一污泥打散装置和第二污泥打散装置，所述第一污泥打散装置和所述第二污泥打散装置上均安装有所述旋转桨叶，所述旋转桨叶内设有多个斜向设置的污泥碎料切板，所述污泥碎料切板间相对斜向平行设置，所述第一污泥打散装置旋转桨叶上的污泥碎料切板横向设置，所述第二污泥打散装置旋转桨叶上的污泥碎料切板纵向设置。
在本发明一个较佳实施例中，所述旋转电机输出端与所述转轴装置同轴连接，所述转轴装置竖直设置于所述旋转电机上端。
在本发明一个较佳实施例中，所述进料斗中央设置有转轴保护套筒，所述旋转电机与所述转轴装置设于所述转轴保护套筒内。
在本发明一个较佳实施例中，所述进料斗上端开设有进料口，所述进料斗下端设有出料口，所述出料口下端的机架上设有污泥块输送带机。
在本发明一个较佳实施例中，所述污泥碎料切板斜向呈30°-60°设置。
本发明的有益效果是：本发明能够更细致充分的对污泥块进行打散，使得大块状的污泥块打散成细小松散的污泥粒，便于后续加工，结构紧凑，设计合理。
