申请日2014.05.19
公开(公告)日2015.01.07
IPC分类号C02F9/04; B60P3/00
摘要
本实用新型涉及一种可移动钻井液污水处理车。包括可移动车体(1)和连体处理罐(4)，所述可移动车体设有升降支撑脚(2)、移动底盘(3);所述连体处理罐设有破胶罐(9)、离心机(8)、混凝沉降池(7)、中和罐(6)、快速过滤罐(5)。所述连体处理罐固定在移动底盘上;破胶罐和中和罐均设有搅拌器;混凝沉降池呈锥体形状，底部设有排污口，中部设有泵液口。钻井液污水泵入破胶罐中加入酸，经离心机固液分离后，液体进入混凝沉降池调节COD、沉降有害离子，将中上层液体转入中和罐调节PH值为中性后，经快速过滤罐过滤即可直接排放。本实用新型主要解决了钻井液污水量较少，污水相对分散，集中处理成本高等不足，具有良好的节能环保与经济效益。
权利要求书
1.一种可移动钻井液污水处理车，其特征在于包括可移动车体(1)和固定在可移动车体(1)上的连体处理罐(4)，所述连体处理罐(4)设有破胶罐(9)、离心机(8)、混凝沉降池(7)、中和罐(6)、快速过滤罐(5);可移动车体(1)设有升降支撑脚(2)、移动底盘(3);破胶罐(9)和中和罐(6)均设有搅拌器;混凝沉降池(7)呈锥体形状，底部设有排污口，中部设有泵液口。
2.根据权利要求1所述的可移动钻井液污水处理车，其特征在于快速过滤罐(5)中装有颗粒粒径由粗至细的惰性填料或吸附材料。
3.根据权利要求1所述的可移动钻井液污水处理车，其特征在于破胶罐(9)内加入的破胶材料为酸，可以为硫酸、盐酸、硝酸、草酸、次氯酸中的一种或一种以上。
说明书
可移动钻井液污水处理车
技术领域
本实用新型涉及一种钻井液污水处理设备，尤其是一种可移动的钻井液污水处理车，属于石油工业钻井液与完井液应用中污水处理与环境保护技术领域。
背景技术
钻井液污水是钻井液高倍稀释物和油类的混合物。由于含有钻井液中的各种组分，钻井液污水成分复杂，而且产生地点多，分布面广，处理难度极大。钻井液污水中的环境污染物含量高，悬浮物含量在2000mL/L左右，有时甚至大于5000 mL/L。这些由钻井液带入的悬浮物呈胶体状，稳定性好，进人水体后，长时间不能自然下沉，严重破坏水体生态。由于化学需氧量(COD)超标几十到几百倍，排入水体将造成严重的富营养化，使水发黑发臭，根本不能使用。
随着人们环保意识的增加，钻井液污水已经很少直接排放了。当前国内钻井液污水的处理方法大多采取了用罐车拉回到污水处理站集中处理的方法，如果钻井位置相对集中，污水处理站又相隔较近，这样不失为一种好办法，但是往往钻井都是较为分散的，而且钻井液污水量不大，除泥浆池底部污泥外，绝大多数井不超过5000方/口井，按采油厂污水处理3元/方～5元/方计算，钻井现场钻井液污水单口井处理成本不足3万元，使用罐车拉回处理和现场建污水处理站都成本过高，难以实现。因此，针对钻井液污水量相对较小，分布分散，集中处理费用高等问题，发明了可移动式钻井液污水处理车。
本装置设备可以对钻井液污水进行固液分离、酸碱中和、COD调整、清除有毒物质、过滤处理，经处理后的钻井液污水可以达到排放标准;同时可以移动，搬运费用低，实现了良好的环境保护与降低处理费用的效果。
发明内容

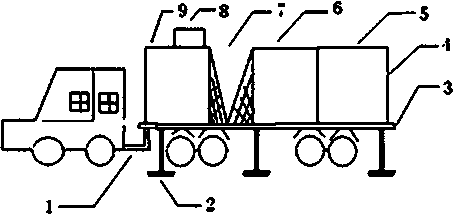

一种可移动钻井液污水处理车，其特征在于包括(1)可移动车体和固定在(1)可移动车体上的(4)连体处理罐，所述所述(4)连体处理罐设有(9)破胶罐、(8)离心机、(7)混凝沉降池、(6)中和罐、(5)快速过滤罐。
(1)可移动车体设有(2)升降支撑脚、(3)移动底盘;(3)移动底盘为平板车。
(9)破胶罐和(6)中和罐均设有搅拌器。
(7)混凝沉降池呈锥体形状，底部设有排污口，中部设有泵液口。
(5)快速过滤罐中装有颗粒粒径由粗至细的惰性填料或吸附材料。
(9)破胶罐内加入的破胶材料为酸，可以为硫酸、盐酸、硝酸、草酸、次氯酸中的一种或一种以上。
钻井液污水泵入破胶罐中加入酸，经离心机固液分离后，液体进入混凝沉降池调节COD、沉降有害离子，将中上层液体转入中和罐调节PH值为中性后，经快速过滤罐过滤即可直接排放。
