申请日2014.07.11
公开(公告)日2014.11.05
IPC分类号B01D21/18
摘要
本实用新型公开了一种污水水面污渍处理池，包括装水装置及设置在装水装置上的扇形开口，所述装水装置包括中心台、导轨和连接架，中心台安装在装水装置中央，导轨环绕安装在装水装置的上端，在导轨上设置有呈圆周转向的驱动装置，所述中心台上设置有可360度转向的转盘，所述驱动装置和转盘之间通过连接架连接，所述连接架的下方设置有打捞装置，该打捞装置和连接架之间通过升降装置连接，所述扇形开口中间设置有物料箱;本实用新型是一种结构合理，效率高，赃物方便统一处理，且降低劳动强度的污水水面污渍处理池。
权利要求书

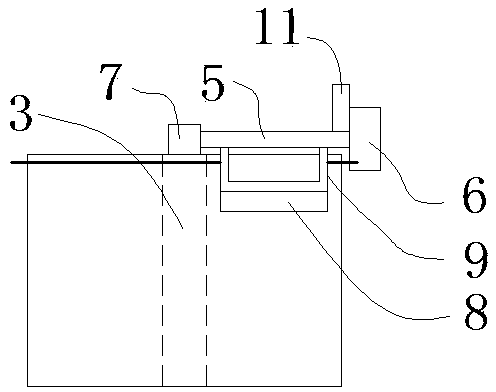

1.一种污水水面污渍处理池，包括装水装置(1)及设置在装水装置(1)上的扇形开口(2)，其特征在于：所述装水装置(1)包括中心台(3)、导轨(4)和连接架(5)，中心台(3)安装在装水装置(1)中央，导轨(4)环绕安装在装水装置(1)的上端，在导轨(4)上设置有呈圆周转向的驱动装置(6)，所述中心台(3)上设置有可360度转向的转盘(7)，所述驱动装置(6)和转盘(7)之间通过连接架(5)连接，所述连接架(5)的下方设置有打捞装置(8)，该打捞装置(8)和连接架(5)之间通过升降装置(9)连接，所述扇形开口(2)中间设置有物料箱(10)。
2.根据权利要求1所述的污水水面污渍处理池，其特征在于：所述连接架(5)上方位于靠近驱动装置(6)的一侧设置有用于控制各用电装置的控制器(11)。
3.根据权利要求1所述的污水水面污渍处理池，其特征在于：所述装水装置(1)还包括进水闸门(12)和排水闸门(13)。
4.根据权利要求1所述的污水水面污渍处理池，其特征在于：所述驱动装置(6)包括电机和导轨轮。
说明书
污水水面污渍处理池
技术领域
本实用新型涉及一种污水水面污渍处理池，属于污水处理领域。
背景技术
目前，污水在初次沉淀前需要对污水的水面漂浮的赃物进行处理，避免将在进行下一道工序时将设备堵塞，造成一定经济损失。而在现有的技术中，传统的是通过人力去处理，这种方式的劳动强度极大，时常有劳动力短缺的现象，而且人工所处理后的漂浮赃物很难统一及时的处理。因此，需要提供一种新的技术方案来解决上述问题。
实用新型内容
(一)要解决的技术问题
为解决上述问题，本实用新型提出了一种结构合理，效率高，赃物方便统一处理，且降低劳动强度的污水水面污渍处理池。
(二)技术方案
本实用新型的污水水面污渍处理池，包括装水装置及设置在装水装置上的扇形开口，所述装水装置包括中心台、导轨和连接架，中心台安装在装水装置中央，导轨环绕安装在装水装置的上端，在导轨上设置有呈圆周转向的驱动装置，所述中心台上设置有可360度转向的转盘，所述驱动装置和转盘之间通过连接架连接，所述连接架的下方设置有打捞装置，该打捞装置和连接架之间通过升降装置连接，所述扇形开口中间设置有物料箱。
进一步地，所述连接架上方位于靠近驱动装置的一侧设置有用于控制各用电装置的控制器。
进一步地，所述装水装置还包括进水闸门和排水闸门。
进一步地，所述驱动装置包括电机和导轨轮。
(三)有益效果
本实用新型与现有技术相比较，其具有以下有益效果：
本实用新型的污水水面污渍处理池：在使用本实用新型的时，通过控制器控制驱动装置的走向，并通过控制升降装置调整打捞装置与水面的高度，在驱动装置进行周转的时候，让打捞装置将水面的赃物进行打捞，在到达扇形开口的扇边时，通过控制器控制打捞装置，再将赃物排出到物料箱内，这样就方面及时的处理和避免周边环境的污染，是一种结构合理，效率高，赃物方便统一处理，且降低劳动强度的污水水面污渍处理池。
