申请日2014.06.04
公开(公告)日2014.12.31
IPC分类号C22B1/16; B01F15/02
摘要
一种烧结使用的转炉污泥防堵装置。其特点是在一混圆筒中放置中空管，所述中空管上开有多个圆孔，所述的中空管输入端连通高压水输入端和污泥输入端;所述中空管的一端连通污泥输入端，所述中空管在污泥输入端连接有高压水输入端，在高压水输入端和污泥输入端分别设置有高压水调节阀和污泥调节阀。其优点是生产稳定顺行，水份控制稳定，消除污泥堵管的现象，能完全消化转炉产生的除尘污泥浆，达到环保要求。

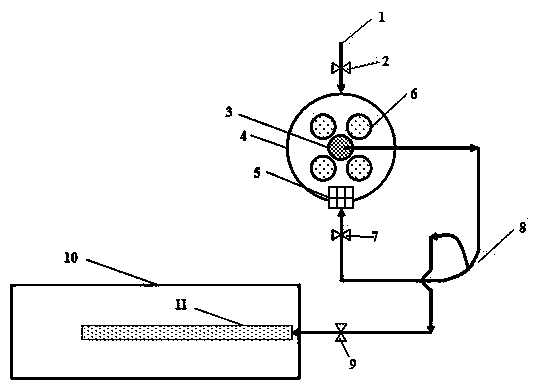

摘要附图
权利要求书
1. 一种烧结使用转炉污泥防堵装置，其特征在于：在一混圆筒(10)内放置有中空管(11)，所述中空管(11)上开有多圆孔(15)，所述的中空管输入口连通高压水输入端(12)和污泥输入端。
2.根据权利要求1所述的烧结使用转炉污泥防堵装置，其特征在于：所述中空管(11)的一端连通污泥输入端，所述中空管(11)在污泥输入端旁连接有高压水输入端(12)。
3.根据权利要求2所述的烧结使用转炉污泥防堵装置，其特征在于：所述中空管(11)污泥输入端设置有控制污泥输入量的污泥调节阀(14)。
4.根据权利要求2所述的烧结使用转炉污泥防堵装置，其特征在于：所述高压水输入端(12)设置有控制高压水输入量的高压水调节阀(13)。
5.根据权利要求1或2所述的烧结使用转炉污泥防堵装置，其特征在于：所述的中空管(11)为水平放置在一混圆筒(10)中，所述的高压水输入端(12)和中空管(11)污泥输入端位于一混圆筒(10)入口端。
说明书
烧结使用转炉污泥防堵装置
技术领域
本实用新型，涉及一种钢铁生产技术领域的防堵装置，特别涉及一种烧结生产使用转炉污泥的防堵装置。
背景技术
转炉污泥是转炉生产过程中产生的尘灰，经水混合、搅拌，形成泥浆状，在烧结生产中合理利用，可降铁矿消耗，变废为宝。部分厂家也尝试将转炉污泥直接送入一混圆筒使用，但因经常堵管等问题，使用效果不理想。
实用新型内容
本实用新型的目的就是提供一种解决了使用转炉污泥产生的环境污染和二次转运污染的问题，使用后降低了铁矿消耗成本、节约了清水消耗、提高了混合料制粒效果、烧结利用效率高的烧结使用转炉污泥的防堵装置。
本实用新型的解决方案是这样的：本实用新型，在一混圆筒内放置中空管，所述中空管上开有多个圆孔(15)，所述的中空管一端连通有高压水输入端和污泥输入端。
更具体的技术方案还包括：所述中空管的一端连通污泥输入端，所述中空管在污泥输入端旁连接有高压水输入端。
进一步的：所述中空管污泥输入端设置有控制污泥输入量的污泥调节阀。
进一步的：所述高压水输入端设置有控制高压水输入量的高压水调节阀。
进一步的：所述的中空管为水平放置在一混圆筒中，所述的高压水输入端和中空管污泥输入端位于一混圆筒入口端。
本实用新型的优点是生产顺行、水份稳定、消除堵管现象，能完全消化转炉产生的转炉污泥，达到环保要求。
