申请日2014.06.03
公开(公告)日2014.11.05
IPC分类号C02F9/04
摘要

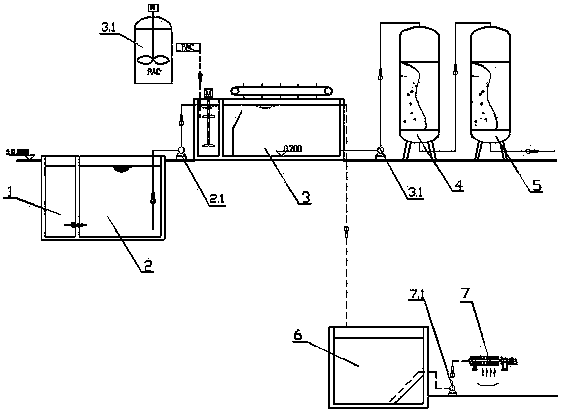

本实用新型涉及一种衬布生产用水处理装置，所述装置包含有隔油池(1)，所述隔油池(1)底部通过管道连通至污水池(2)所述污水池(2)经泵摘要附图
权利要求书
1.一种衬布生产用水处理装置，其特征在于：所述装置包含有隔油池(1)，所述隔油池(1)底部通过管道连通至污水池(2)，所述污水池(2)经泵 (2.1)连通至反应设备(3)，所述反应设备(3)配套有加药系统(3.1)，所述反应设备(3)底部通过泵(3.2)依次连通至过滤装置一(4)和过滤装置二(5)。
2.如权利要求1所述一种衬布生产用水处理装置，其特征在于：所述反应设备(3)的顶部安装有一刮板机，所述刮板机将反应设备(3)内漂浮于水面上的聚合油脂刮至污泥池(6)内，所述污泥池(6)通过污泥泵(7.1)连通至压滤机(7)。
3.如权利要求2所述一种衬布生产用水处理装置，其特征在于：所述压滤机(7)为隔膜式压滤机。
说明书
衬布生产用水处理装置
技术领域
本实用新型涉及一种水处理装置，尤其是涉及一种在衬布生产过程中对工艺用水进行处理循环利用、以达到节水、节能、零排放的水处理装置，属于衬布生产设备技术领域。
背景技术
目前，在衬布的生产过程中，需要使用大量的水，常规的工艺中，使用完毕的水直接将水排放，但是这样一来带有油污的水会对环境造成严重污染;为满足环保的需求，诸多生产企业在工艺设备中加入了污水处理装置，将使用完毕的水经处理后再排放，但是这样一来大大增加了企业的生产成本，不利于提高企业产品的竞争力。
发明内容
本实用新型的目的在于克服上述不足，提供一种能够对水进行处理回收利用的衬布生产用水处理装置。
本实用新型的目的是这样实现的：一种衬布生产用水处理装置，所述装置包含有隔油池，所述隔油池底部通过管道连通至污水池，所述污水池经泵 连通至反应设备，所述反应设备配套有加药系统，所述反应设备底部通过泵依次连通至过滤装置一和过滤装置二。
本实用新型衬布生产用水处理装置，所述反应设备的顶部安装有一刮板机，所述刮板机将反应设备内漂浮于水面上的聚合油脂刮至污泥池内，所述污泥池通过污泥泵连通至压滤机。
本实用新型衬布生产用水处理装置，所述压滤机为隔膜式压滤机。
与现有技术相比，本实用新型的有益效果是：
采用本实用新型后，能够对将衬布生产过程中产生的废水进行回收利用，降低了对水资源的消耗;并且在回收水的过程中，还可对废水中的油脂进行提炼回收，进一步有助于降低企业的生产成本，提高产品的市场竞争力。
