申请日2014.06.03
公开(公告)日2014.12.10
IPC分类号B01F7/18; C02F1/52
摘要
本实用新型公开了一种用于污水处理的搅拌混凝装置，包括搅拌罐，搅拌罐内装设有具有混合腔的导流筒以及位于混合腔中的快速搅拌组件，导流筒的上部设有与混合腔连通的进水管及加药管，混合腔的底部与搅拌罐的内腔连通，搅拌罐内还装设有位于导流筒的下方的慢速搅拌组件。本实用新型具有结构简单紧凑、占地面积小、混凝效果好、成本低等优点。

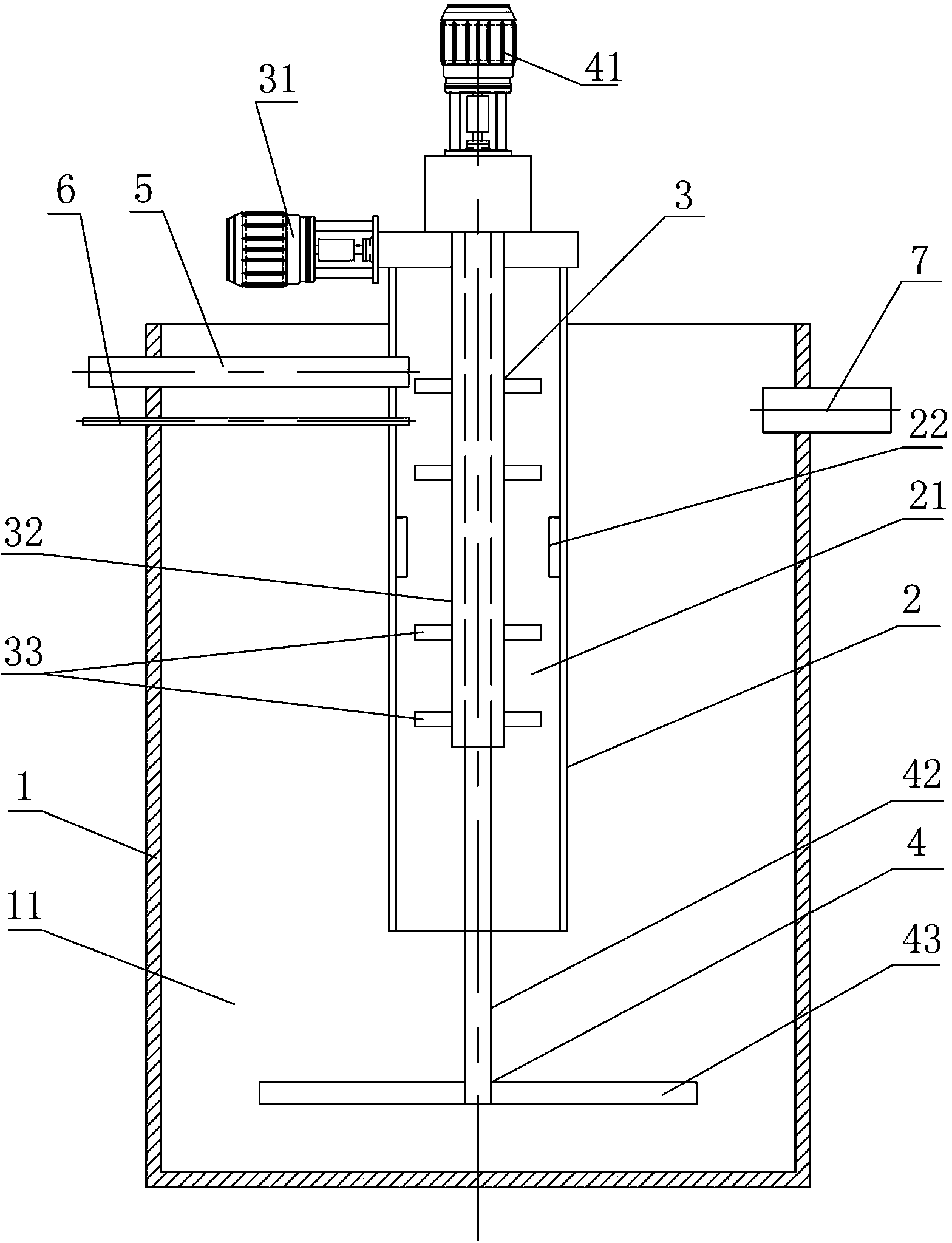

摘要附图
权利要求书
1.一种用于污水处理的搅拌混凝装置，包括搅拌罐(1)，其特征在于：所述搅拌罐(1)内装设有具有混合腔(21)的导流筒(2)以及位于所述混合腔(21)中的快速搅拌组件(3)，所述导流筒(2)的上部设有与所述混合腔(21)连通的进水管(5)及加药管(6)，所述混合腔(21)的底部与所述搅拌罐(1)的内腔(11)连通，所述搅拌罐(1)内还装设有位于所述导流筒(2)的下方的慢速搅拌组件(4)。
2.根据权利要求1所述的用于污水处理的搅拌混凝装置，其特征在于：所述快速搅拌组件(3)包括第一旋转驱动件(31)、第一转轴(32)以及两组以上第一搅拌叶片(33)，所述第一转轴(32)与所述第一旋转驱动件(31)的驱动端相连，所述两组以上第一搅拌叶片(33)沿轴向间隔装设于所述第一转轴(32)上。
3.根据权利要求2所述的用于污水处理的搅拌混凝装置，其特征在于：所述慢速搅拌组件(4)包括第二旋转驱动件(41)、第二转轴(42)以及第二搅拌叶片(43)，所述第二转轴(42)与所述第二旋转驱动件(41)的驱动端相连，所述第二搅拌叶片(43)装设于所述第二转轴(42)上。
4.根据权利要求3所述的用于污水处理的搅拌混凝装置，其特征在于：所述第二搅拌叶片(43)与导流筒(2)下端之间、所述第二搅拌叶片(43)与搅拌罐(1)的底部之间均留有间距。
5.根据权利要求3所述的用于污水处理的搅拌混凝装置，其特征在于：所述第二转轴(42)穿设于所述第一转轴(32)中。
6.根据权利要求3所述的用于污水处理的搅拌混凝装置，其特征在于：所述第二搅拌叶片(43)的尺寸大于所述第一搅拌叶片(33)的尺寸。
7.根据权利要求3所述的用于污水处理的搅拌混凝装置，其特征在于：所述第一旋转驱动件(31)和第二旋转驱动件(41)为电机。
8.根据权利要求1至7中任一项所述的用于污水处理的搅拌混凝装置，其特征在于：所述导流筒(2)的内侧壁上设有凸出的挡流板(22)。
9.根据权利要求1至7中任一项所述的用于污水处理的搅拌混凝装置，其特征在于：所述搅拌罐(1)上部的侧壁上设有出水管(7)。
10.根据权利要求1至7中任一项所述的用于污水处理的搅拌混凝装置，其特征在于：所述导流筒(2)沿竖直方向装设于所述内腔(11)的中部。
说明书
用于污水处理的搅拌混凝装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种用于污水处理的搅拌混凝装置。
背景技术
混凝现象是指微粒凝结现象。凝聚和絮凝总称为混凝。凝聚是指在水中加入某些溶解盐类，使水中细小悬浮物或胶体微粒互相吸附结合成较大颗粒，从水中沉淀下来的过程。混凝主要是水中的悬浮物形成较大颗粒的絮体，以便在后续的处理工艺中将其去除，混凝效果的好坏决定悬浮物的去除效果。
混凝中的凝聚和絮凝过程，以往常常将两个不同的概念混淆，最近已趋于明确区分开来。凝聚，是指胶体失去或降低稳定性，从而能在布朗运动作用下生成细小聚集体的过程，它是以胶体表面的物理、化学状况发生变化为主的过程。絮凝，是指由凝聚生成的细小聚集体或溶液中的粗粒子在架桥物质存在和水流紊动下，生成粗大的絮凝体的过程，是一种以物理的集合为主的过程。混凝过程牵涉到一系列可变因素的复杂平衡，这些因素包括：溶液中胶体杂质的理化性质、水中共存盐类、溶液本身性质(如pH值、温度等)、混疑剂的性能以及外力作用(如搅拌条件等)。
通常的搅拌混合设备仅为简单的一套搅拌装置，只具有药液与废水混合功能，而没有考虑到在混合与絮凝条件下需要两种不同的水力条件。为了满足混凝的水力条件，需要设置两个搅拌罐，导致占地面积变大，且混凝效果不佳。
实用新型内容
本实用新型要解决的技术问题是克服现有技术存在的不足，提供一种结构简单紧凑、占地面积小、混凝效果好、成本低的用于污水处理的搅拌混凝装置。
为解决上述技术问题，本实用新型采用以下技术方案：
一种用于污水处理的搅拌混凝装置，包括搅拌罐，所述搅拌罐内装设有具有混合腔的导流筒以及位于所述混合腔中的快速搅拌组件，所述导流筒的上部设有与所述混合腔连通的进水管及加药管，所述混合腔的底部与所述搅拌罐的内腔连通，所述搅拌罐内还装设有位于所述导流筒的下方的慢速搅拌组件。
作为本实用新型的进一步改进：
所述快速搅拌组件包括第一旋转驱动件、第一转轴以及两组以上第一搅拌叶片，所述第一转轴与所述第一旋转驱动件的驱动端相连，所述两组以上第一搅拌叶片沿轴向间隔装设于所述第一转轴上。
所述慢速搅拌组件包括第二旋转驱动件、第二转轴以及第二搅拌叶片，所述第二转轴与所述第二旋转驱动件的驱动端相连，所述第二搅拌叶片装设于所述第二转轴上。
所述第二搅拌叶片与导流筒下端之间、所述第二搅拌叶片与搅拌罐的底部之间均留有间距。
所述第二转轴穿设于所述第一转轴中。
所述第二搅拌叶片的尺寸大于所述第一搅拌叶片的尺寸。
所述第一旋转驱动件和第二旋转驱动件为电机。
所述导流筒的内侧壁上设有凸出的挡流板。
所述搅拌罐上部的侧壁上设有出水管。
所述导流筒沿竖直方向装设于所述内腔的中部。
与现有技术相比，本实用新型的优点在于：本实用新型用于污水处理的搅拌混凝装置，进行污水处理时，污水和药液由进水管及加药管注入到混合腔后，经快速搅拌组件快速搅拌混合，再从混合腔的底部进入到搅拌罐的内腔中，经慢速搅拌组件缓慢搅拌絮凝，其使污水和药液在一套装置内进行混合和絮凝，避免了现有需设置两套搅拌装置而导致工序繁琐的问题，且能分别满足混合和絮凝需要的两种不同水力条件，保证混合和絮凝效果，其结构简单紧凑、占地面积小、制作成本低。
