申请日2001.05.15
公开(公告)日2002.04.03
IPC分类号C02F9/08; C02F9/02
摘要
一种洗衣机污水处理回收装置,包括:泵、过滤器、水箱、清水箱,其特征在于:其污水排水口通过泵依次连结混凝滤淀器、过滤器、活性炭滤器、清水箱。本实用新型提供一种洗衣机污水处理回收装置,它结构简单、合理、造价低廉、使用方便、处理后的水质高。
摘要附图
权利要求书

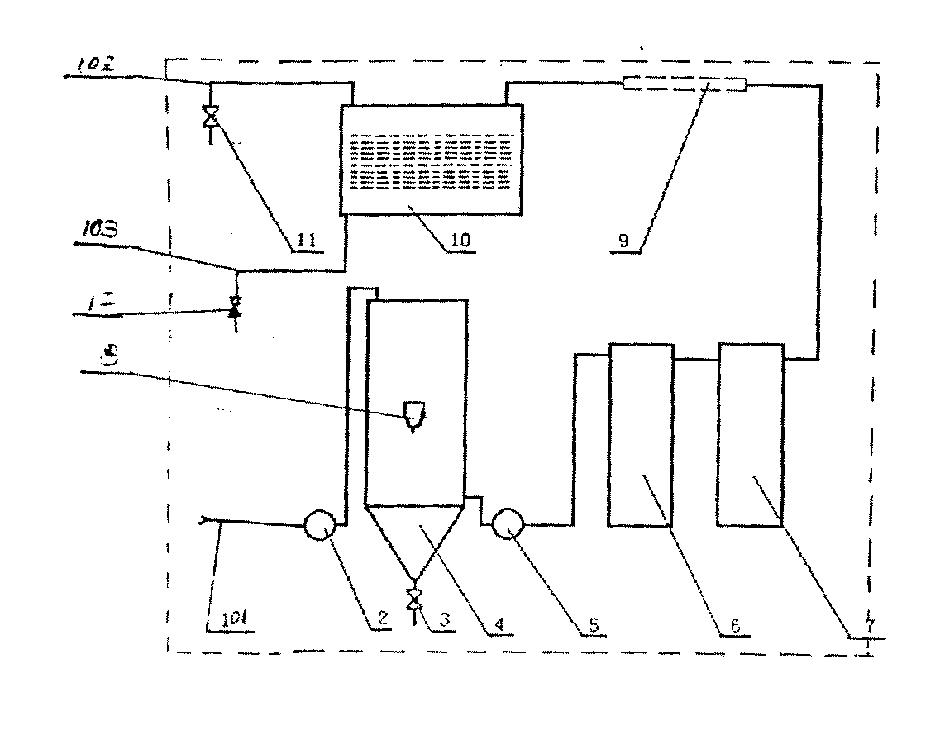

1.一种洗衣机污水处理回收装置，包括：泵(2)、过滤器(6)、水箱(4)、 清水箱(10)，其特征在于：其污水排水口(101)通过泵(2)依次连结混凝 滤淀器(4)、过滤器(6)、活性炭滤器(7)、清水箱(10)。
2.如权利要求1所述之洗衣机污水处理回收装置，其特征在于：其混凝 沉淀器(4)上设置药剂投放器(8)与污水混凝沉淀器(4)连通，其污水混 凝沉淀器(4)的下端为倒园锥体，其锥顶设放水阀(3)。
3.如权利要求1所述之洗衣机污水处理回收装置，其特征在于：其清水 箱(1)上、下分别设有阀(11)、(12)之的清水管(102)、(103)与清水箱 (10)连通。
4.如权利要求1所述之洗衣机污水处理回收装置，其特征在于：其混凝 沉淀器(4)与过滤器(6)之间设置泵(5)。
5.如权利要求1所述之洗衣机污水处理回收装置，其特征在于：其过滤 器(6)由滤筒(603)、盖(602)及筒状滤芯(604)构成，筒状滤芯(604) 装头在滤筒(603)与滤盖之间突环(605)上。
6.如权利要求1所述的洗衣机污水处理回收装置，其特征在于：在活性炭 滤器(7)与清水箱(10)之间设置消毒灭菌装置(9)内设置透明管道(904) 与进、出口(901)、(905)密封联接，壳体(902)内设置紫外线灯(903)。
说明书
洗衣机污水处理回收装置
本实用新型涉及一种洗衣机污水处理回收装置。
目前，洗衣机为家庭用水“大户”，而这水的流走，在水源日渐缺乏的情 况下，亟待将这些水处理后回收再利用，不仅节省家庭的费用开支，同时可大 大节约水资源。
本实用新型其目的在于：提供一种洗衣机污水处理回收装置，它结构简单、 合理、造价低廉、使用方便、处理后的水质高。
本实用新型是这样实现的：一种洗衣机污水处理回收装置，包括：泵、过 滤器、水箱、清水箱，其特征在于：其污水排水口通过泵依次连结混凝滤淀器、 过滤器、活性炭滤器、清水箱。其混凝沉淀器上设置药剂投放器与污水混凝沉 淀器连通，其污水混凝沉淀器的下端为倒园锥体，其锥顶设放水阀。其清水箱 上、下分别设有阀之的清水管与清水箱连通。其混凝沉淀器与过滤器之间设置 泵。其过滤器由滤筒、盖及筒状滤芯构成，筒状滤芯装头在滤筒与滤盖之间突 环上。在活性炭滤器与清水箱之间设置消毒灭菌装置内设置透明管道与进、出 口密封联接，壳体内设置紫外线灯。
本实用新型洗衣机污水处理装置将洗涤污水中的洗涤剂即一种表面活性 剂，系阴离子类通过混凝、沉淀、过滤及活性炭吸附再经杀菌处理后达到甚至 超过生活饮用水标准，其洗涤剂含量仅为0.025毫克/升，并达到生活饮用水洗 涤剂含量不大于0.3毫克/升的标准。该装置结构简单、合理、造价低廉。
