申请日2014.07.09
公开(公告)日2014.12.17
IPC分类号B63B29/16
摘要
本实用新型公开并提供了一种防止波浪倒灌、不易堵塞、造价低廉以及安装难度小的船舶生活污水处理装置。本实用新型包括污水收集器(1)以及排污管Ⅰ(2)，所述污水收集器(1)与所述排污管Ⅰ(2)相连通，所述排污管Ⅰ(2)与船舶外舷排污口相连通，在船舶外舷设置有与所述排污口相适配的防浪垫(3)，船舶生活污水经所述污水收集器(1)以及排污管Ⅰ(2)流至所述排污口并冲开所述防浪垫(3)而排出船外。本实用新型适用于船舶污水处理领域。
权利要求书

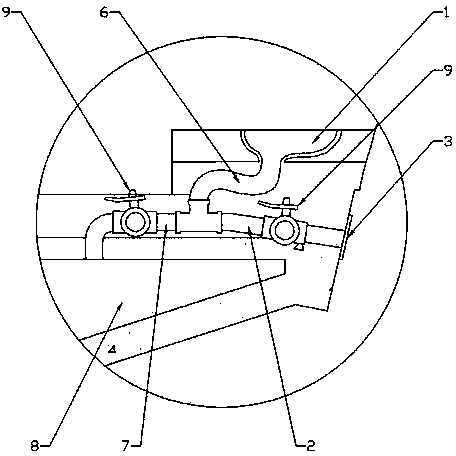

1.一种船舶生活污水处理装置，它包括污水收集器(1)以及排污管Ⅰ(2)，所述污水收集器(1)与所述排污管Ⅰ(2)相连通，所述排污管Ⅰ(2)与船舶外舷排污口相连通，其特征在于：在船舶外舷设置有与所述排污口相适配的防浪垫(3)，船舶生活污水经所述污水收集器(1)以及排污管Ⅰ(2)流至所述排污口并冲开所述防浪垫(3)而排出船外。
2.根据权利要求1所述的船舶生活污水处理装置，其特征在于：本实用新型包括固定压条(4)以及复位弹簧(5)，所述防浪垫(3)的一边设置在所述排污口的侧边并与所述船舶外舷固定连接，所述复位弹簧(5)置在该边上并与所述船舶外舷固定连接，所述固定压条(4)的一端置于所述复位弹簧(5)的内部并与所述复位弹簧(5)固定连接，另一端压置于所述防浪垫(3)上。
3.根据权利要求1所述的船舶生活污水处理装置，其特征在于：本实用新型还包括存水弯管(6)以及排污管Ⅱ(7)，所述排污管Ⅰ(2)与所述排污管Ⅱ(7)并联设置且均通过所述存水弯管(6)与所述污水收集器(1)相连通。
4.根据权利要求3所述的船舶生活污水处理装置，其特征在于：本实用新型还包括污水箱(8)，所述污水箱(8)置于船舶内部，所述排污管Ⅱ(7)与所述污水箱(8)相连通。
5.根据权利要求3或4所述的船舶生活污水处理装置，其特征在于：所述排污管Ⅰ(2)和/或所述排污管Ⅱ(7)上设置有截止阀(9)。
说明书
船舶生活污水处理装置
技术领域
本实用新型涉及一种船舶生活污水处理装置。
背景技术
船舶生活污水排污管路，由于其特殊性，其排舷外管路一般不安装防浪阀或者止回阀，这就导致当船舷遇上波浪时，海水容易灌进排污管道内，造成海水倒灌入船舶内的厕所，从而严重影响船舶的内部卫生;即使安装了防浪阀或者止回阀，解决了海水倒灌问题，但却在排放污水的过程中容易出现管口堵塞情况，而且防浪阀以及止回阀造价高、安装难度大。
实用新型内容
本实用新型所要解决的技术问题是克服现有技术的不足，提供一种防止波浪倒灌、不易堵塞、造价低廉以及安装难度小的船舶生活污水处理装置。
本实用新型所采用的技术方案是：本实用新型包括污水收集器以及排污管Ⅰ，所述污水收集器与所述排污管Ⅰ相连通，所述排污管Ⅰ与船舶外舷排污口相连通，在船舶外舷设置有与所述排污口相适配的防浪垫，船舶生活污水经所述污水收集器以及排污管Ⅰ流至所述排污口并冲开所述防浪垫而排出船外。
本实用新型包括固定压条以及复位弹簧，所述防浪垫的一边设置在所述排污口的侧边并与所述船舶外舷固定连接，所述复位弹簧置在该边上并与所述船舶外舷固定连接，所述固定压条的一端置于所述复位弹簧的内部并与所述复位弹簧固定连接，另一端压置于所述防浪垫上。
本实用新型还包括存水弯管以及排污管Ⅱ，所述排污管Ⅰ与所述排污管Ⅱ并联设置且均通过所述存水弯管与所述污水收集器相连通。
本实用新型还包括污水箱，所述污水箱置于船舶内部，所述排污管Ⅱ与所述污水箱相连通。
所述排污管Ⅰ和/或所述排污管Ⅱ上设置有截止阀。
本实用新型的有益效果是：由于在本实用新型中，在船舶外舷排污口处设置有防浪垫，船舶内排放的污水冲击所述防浪垫，使所述防浪垫向外打开，使船舶内污水排出船外，污水排放完后，所述防浪垫靠所述回复弹簧以及固定压条的的作用下重新覆盖住所述排污口，从而可防止船舷遇到波浪时海水倒灌进排污管内;而且所述防浪垫的结构简单，相对于常用的防浪阀或者止回阀，所述防浪垫不仅造价低廉、安装简便，并且不容易出现堵塞现象。
