申请日2015.07.01
公开(公告)日2015.11.25
IPC分类号E03F5/10
摘要
本实用新型提供了一种用于PCB板生产废水池的防腐蚀装置，包括废水池，废水池包括侧壁和底部，所述底部上设置有隔离板，隔离板采用PP材料制成，隔离板完全覆盖废水池的底部，废水池的底部上开设有排水管，排水管上部开口的顶端与隔离板的顶部相齐平。该装置避免了废液对排水管的腐蚀，避免了由此造成的泄露。
权利要求书
1.一种用于PCB板生产废水池的防腐蚀装置，包括废水池，废水池包括侧 壁和底部，其特征在于：
所述底部上设置有隔离板，隔离板采用PP材料制成，隔离板完全覆盖废水 池的底部，废水池的底部上开设有排水管，排水管上部开口的顶端与隔离板的 顶部相齐平。
2.如权利要求1所述的一种用于PCB板生产废水池的防腐蚀装置，其特征 在于，所述隔离板通过浇筑的方式固定在废水池的底部。
说明书
一种用于PCB板生产废水池的防腐蚀装置
技术领域
本实用新型涉及一种PCB板生产废水池的防腐蚀装置。
背景技术
在PCB生产过程中，会产生很多有腐蚀性的废水。这些废水需要存放在废 水池中进行处理，达到环保标准以后才可以排放。一个大的废水池是用混泥土 浇筑成，呈网格状，有很多个小的废水池组成。每个小的废水池之间，通过排 水管子(PVC材料)连接。而且废水池外排的管子也是种子PVC材料的管子。这 些排水管如果长期浸泡在废水中，很容易被腐蚀。如果被腐蚀了，那么每个小 的废水池中的不同化学成分的废水就会混合，产生化学反应，同时，外排的排 水管如果被腐蚀，也容易造成泄漏。
实用新型内容
为了解决背景技术中存在的问题，本实用新型提供了一种用于PCB板生产 废水池的防腐蚀装置，该装置避免了废液对排水管的腐蚀，避免了由此造成的 泄露。
为达到上述目的，本实用新型采用如下技术方案：

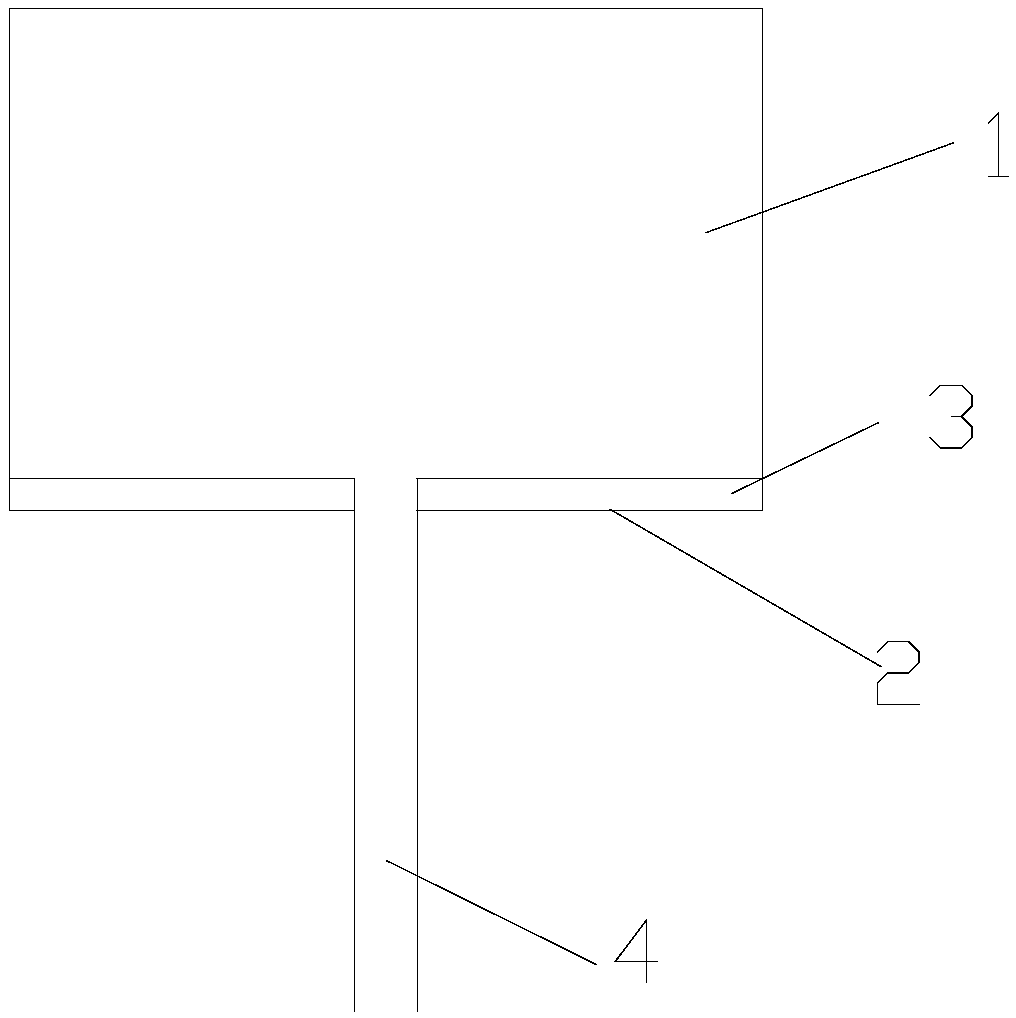

一种用于PCB板生产废水池的防腐蚀装置，包括废水池，废水池包括侧壁 和底部，所述底部上设置有隔离板，隔离板采用PP材料制成，隔离板完全覆盖 废水池的底部，废水池的底部上开设有排水管，排水管上部开口的顶端与隔离 板的顶部相齐平。
所述隔离板通过浇筑的方式固定在废水池的底部。
本实用新型的有益效果是：通过简单的手段就可以实现防腐功能，避免了 排水管因为长久浸泡造成的泄露。
