申请日2014.04.15
公开(公告)日2014.09.17
IPC分类号E03F7/02; E03F1/00
摘要
本实用新型提供一种单楼宇阳台污水与雨水的分流装置，该装置由截污分流池壳体(1)、污水出口(2)、污水出口控制闸板固定滑槽(3)、浮球桶中水的排出孔(4)、浮球放置桶(5)、浮球(6)、导流槽(7)、平衡体(8)、浮球桶中多余水排出口(9)、平衡连杆(10)、支撑杆(11)、污水出口关闭闸板(12)、提升索链(13)、雨水排出口(14)和雨水或污水流入口(15)构成。在无雨时，污水出口处于开启状态，洗衣污水就直接流入污水管网;当下中大雨时，将地面雨水导入浮球放置桶(5)使浮球(6)上浮而将平衡体(8)顶高，闸板(12)落下而关闭污水出口(2)，雨水就通过排出口(14)流入雨水管网而排到江河中。

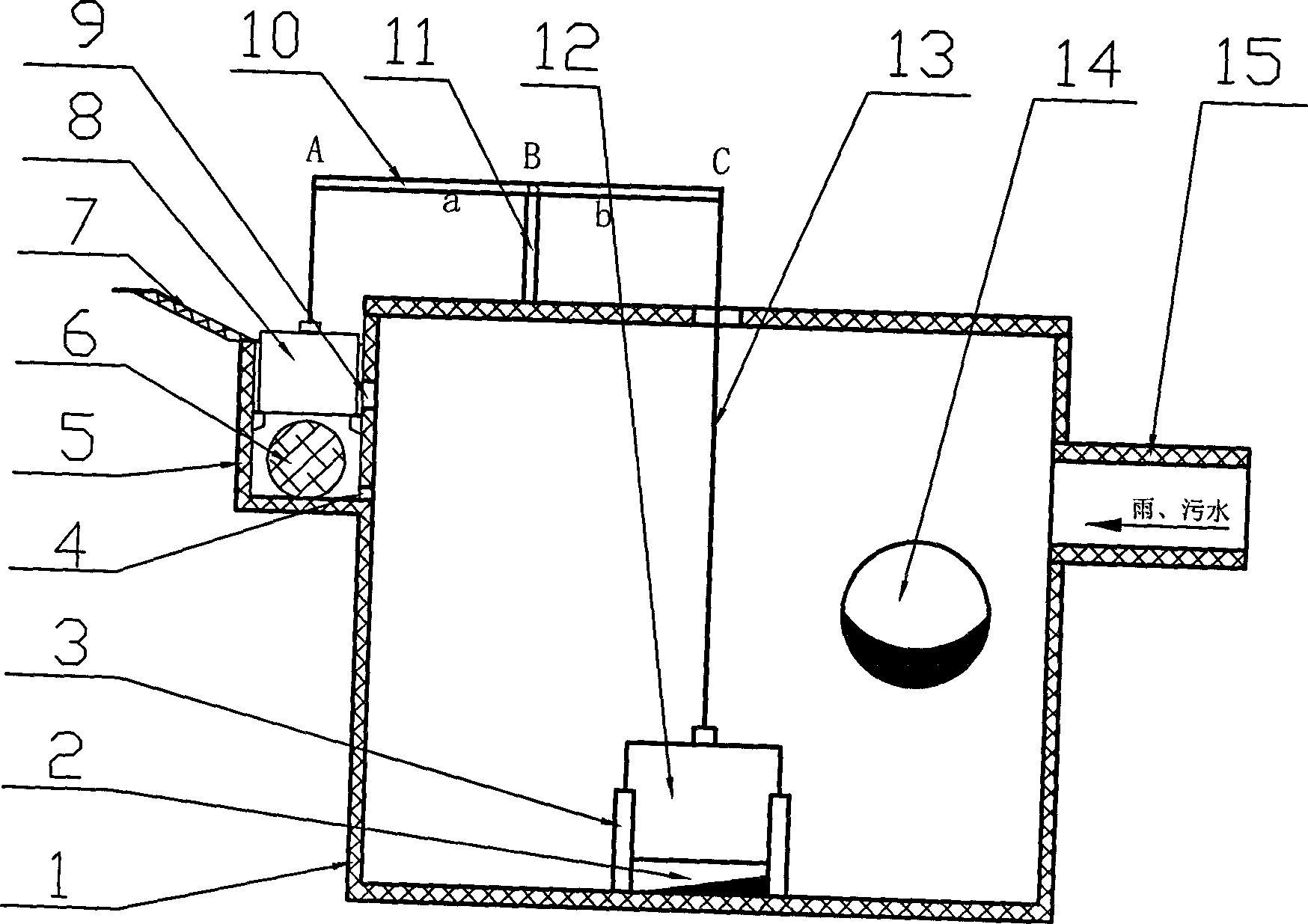

摘要附图
权利要求书
1.一种单楼宇阳台污水与雨水的分流装置，其特征是：该装置由截污分流池壳体(1)、污水 出口(2)、污水出口控制闸板的固定滑槽(3)、浮球桶中水的排出孔(4)、浮球放置桶(5)、浮 球(6)、雨水导流槽(7)、提升污水出口控制闸板用的平衡体(8)、浮球桶中多余水的排出口(9)、 平衡连杆(10)、支撑杆(11)、污水出口控制闸板(12)、提升索链(13)、雨水排出口(14)和雨 水或污水流入口(15)构成。
2.根据权利要求1所述的一种单楼宇阳台污水与雨水的分流装置，其特征是：在无雨时，污 水出口(2)处于开启状态，洗衣污水流入截污池后直接通过污水出口流入污水管网中;当下中 大雨时，通过雨水导流槽(7)将部分地面雨水导入浮球放置桶(5)中使浮球(6)上浮，将平衡体 (8)顶高，使污水出口控制闸板(12)落下，从而关闭污水出口(2)，雨水就通过上方的雨水排 出口(14)流入雨水管网。
说明书
一种单楼宇阳台污水与雨水的分流装置
一、技术领域
本实用新型涉及雨水与污水的分离设备，尤其是将单楼宇阳台的污水与雨水进行截污分 流的装置。
二、背景技术
2011年以前建的房子，楼顶的雨水落水管与阳台的地漏污水管共用一根排水管，并且通 向雨水收集系统而排入河道，而现在大多数住户将洗衣机放在阳台，这样，洗衣过程产生的含 磷洗衣污水就通过雨水的落水管排入到江河水系中，造成江河水的富营养化，从而污染江河 水系，既危害鱼类的生长，同时也污染了作为城市自来水源的江河水，因此，将住户的洗衣 污水与下大中雨时从房顶沿落水管排下的雨水进行分流，使污水排入城市污水管道，雨水通 过雨水管网排入河道，就显得非常必要，这样，既避免上述污水排入江河造成水体污染，又 可避免污水和雨水都排入污水管道造成污水处理设施的负荷增大。目前有关污水与雨水截污 分流设备有专利号为201210301843.6和201220420388.7所述的一种楼宇管道截污装置，它的 原理是这样的：住户在无雨天洗衣服时从阳台排下的洗衣污水量较少，它就从截污池底部较 小的污水出口排到污水管网中，而在下中大雨时通过落水管流到截污池的雨水较多，进水量 大于排出量，水位升高使截污池中的浮球上浮，让污水出口的闸板下落而关闭，雨水就从上 方的雨水出口流到雨水管网而排到江河中。该专利所述的截污装置存在着如下缺点：就是有 可能无雨时多住户同时洗衣而产生较多的含磷污水通过落水管流入截污池使水位上升，浮球 上浮使污水出口的闸板下落而关闭，造成洗衣污水从上方的雨水出口流到雨水管网而排到江 河中污染水体。用本实用新型发明的截污分流装置，无雨时不管有多少人同时洗衣服，都不 会有洗衣污水通过雨水管排入江河中。
三、实用新型内容
本实用新型发明了一种单楼宇阳台污水与雨水的分流装置，该装置由截污池壳体(1)、 污水出口(2)、污水出口控制闸板固定滑槽(3)、浮球桶中水的排出孔(4)、浮球放置桶(5)、 浮球(6)、从地面向浮球放置桶导入雨水的导流槽(7)、提升污水出口控制闸板用的平衡体 (8)、浮球桶中多余水的排出口(9)、平衡连杆(10)、支撑杆(11)、污水出口关闭闸板(12)、 污水出口控制闸板的提升索链(13)、雨水排出口(14)和雨水或污水流入口(15)构成。其截污 分流的原理是这样的：在无雨时，住户在阳台洗衣服产生产的含磷污水通过地漏沿落水管流 入截污池中，此时，污水出口控制闸板处于提起状态，污水出口开启，污水就直接流入污水 管网中;当下中大雨时，通过雨水导流槽(7)将部分地面雨水导入浮球放置桶(5)中使浮球(6) 上浮，将平衡体(8)顶高，使污水出口控制闸板(12)落下，从而关闭污水出口(2)，这时截污 池中的雨水就通过上方的雨水排出口(14)流入雨水管网而排到江河中，从而实现无雨时阳台 洗衣污水与雨天雨水的自动分流切换，不需要人工进行管控操作。
