申请日2014.04.30
公开(公告)日2014.08.06
IPC分类号B01D36/04
摘要
本发明提出了一种污水处理装置，包括：呈竖直设置的中心筒，所述中心筒下端开口且上端连通有进水管;套设于所述中心筒外的外筒，所述外筒和所述中心筒之间设置有呈水平设置的过滤层;设置于所述中心筒下端开口下方的反射板，所述反射板对应所述外筒呈倾斜设置;沿所述外筒上端设置的排水槽，所述排水槽连通有排水管。通过上述方案，这种方式相比于传统技术，具有占地面积小、成本低廉的特点;无需大量管道，从而杜绝了堵塞现象;且可通过过滤层阻隔浮泥，故杜绝了浮泥现象;水流通过过滤层时的速率较小，因而过滤阻力小，从而过滤完全，净水效果好;结构简单，易于制造。
权利要求书
1.一种污水处理装置，其特征在于，包括：
呈竖直设置的中心筒，所述中心筒下端开口且上端连通有进水管;
套设于所述中心筒外的外筒，所述外筒和所述中心筒之间设置有呈水平设 置的过滤层;
设置于所述中心筒下端开口下方的反射板，所述反射板对应所述外筒呈倾 斜设置;
沿所述外筒上端设置的排水槽，所述排水槽连通有排水管。
2.根据权利要求1所述的一种污水处理装置，其特征在于：所述中心筒上 端还设有加药管。
3.根据权利要求2所述的一种污水处理装置，其特征在于：所述加药管出 口对应所述进水管与所述中心筒的连通处设置。
4.根据权利要求1所述的一种污水处理装置，其特征在于：所述反射板下 方设有污物收集机构。
5.根据权利要求4所述的一种污水处理装置，其特征在于：所述污物收集 装置包括锥形料斗和连接所述锥形料斗底端的排污管，所述锥形料斗上 端连接所述外筒下端。
6.根据权利要求1所述的一种污水处理装置，其特征在于：所述过滤层为 三级过滤层。
7.根据权利要求6所述的一种污水处理装置，其特征在于：所述三级过滤 层从下到上依次为粗卵石层、细卵石层和石英砂层。
8.根据权利要求1所述的一种污水处理装置，其特征在于：所述反射板相 对水平方向的角度为α，α≦45°。
9.根据权利要求1到8项任一项所述的一种污水处理装置，其特征在于： 所述进水管呈水平设置。
说明书
一种污水处理装置
技术领域
本发明涉及净水设备领域，特别是指一种污水处理装置。
背景技术
目前，随着人们对环保的日益重视，污水处理成为了政府、公民日益关注 的问题。现有技术中，对于废水处理一般依次采用沉淀、反应和过滤三级处理 方式。这种处理方式，一定程度上可以保证处理后得到的水质效果。但是，因 三级处理方式一般需要用到沉淀池、反应池和砂滤池，并利用管道将三者连通。 如此，则易产生以下问题;
1、因三级处理方式需要用到三个处理池，处理池占地面积大，且投资成本 高昂;
2、连通各处理池的管道在长时间工作情况下易产生堵塞现象;
3、沉淀池现大部分使用斜管沉淀池，因斜管沉淀池的斜管相比水平面拥有 60度斜角，在斜管的两端处占用了不必要的空间;
4、沉淀池在对严重污染或者污泥较多的污水进行处理时，会有污泥或者悬 浮污染物沉淀不完全而产生的浮泥现象;
5、三种处理池相互独立，需要按照一定的工艺要求在每个处理池进水端设 置布水。
基于此，有必要提出一种占地面积小、成本低廉且不会产生管道堵塞、浮 泥等现象的污水处理装置，用以解决上述问题。
发明内容
本发明提出一种污水处理装置，解决了现有技术中污水处理装置占地面积 大、成本高昂且易产生管道堵塞、浮泥等现象的问题。
本发明的技术方案是这样实现的：

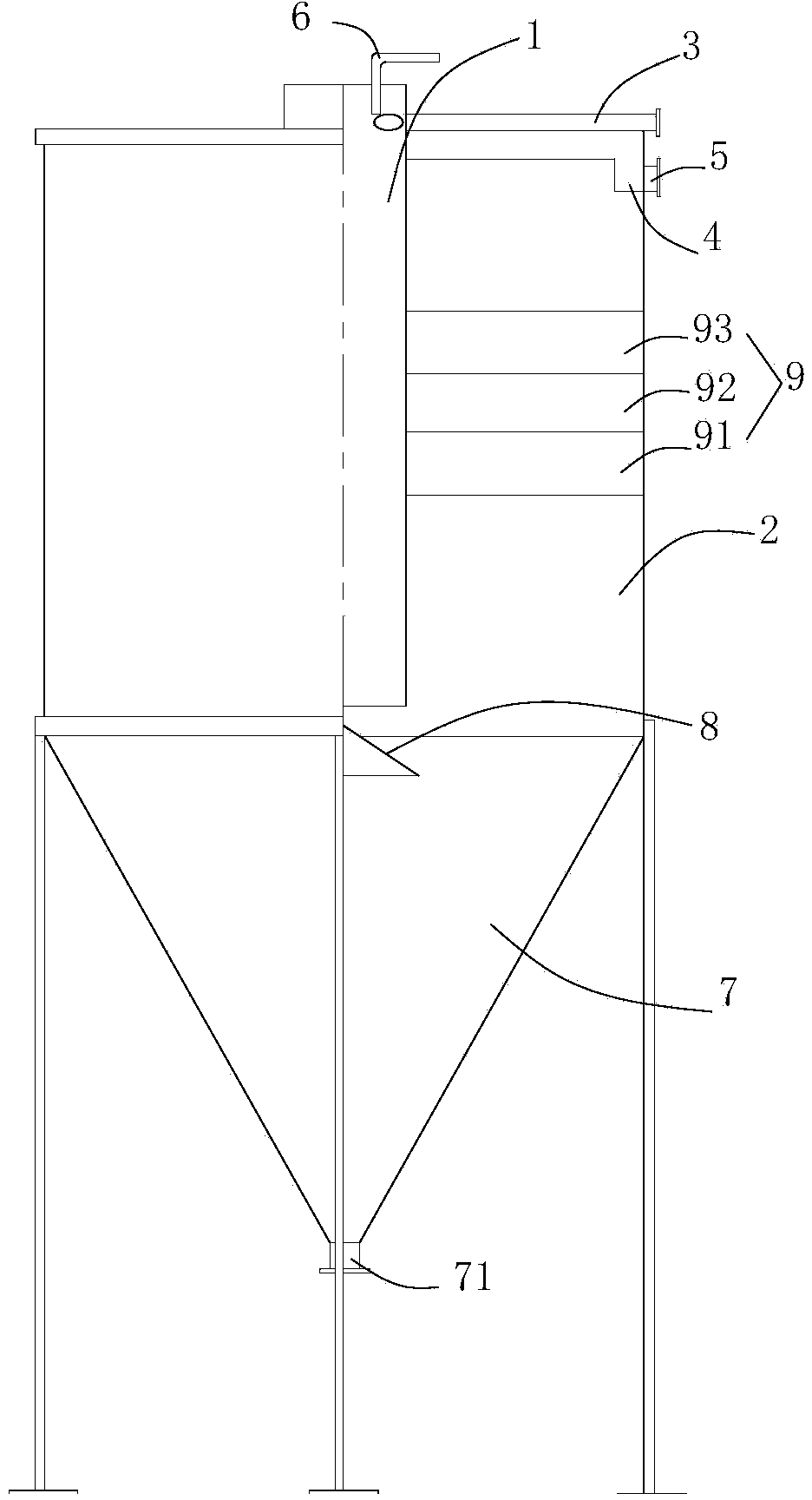

一种污水处理装置，包括：呈竖直设置的中心筒，所述中心筒下端开口且 上端连通有进水管;套设于所述中心筒外的外筒，所述外筒和所述中心筒之间 设置有呈水平设置的过滤层;设置于所述中心筒下端开口下方的反射板，所述 反射板对应所述外筒呈倾斜设置;沿所述外筒上端设置的排水槽，所述排水槽 连通有排水管。
进一步，所述中心筒上端还设有加药管。
进一步，所述加药管出口对应所述进水管与所述中心筒的连通处设置。
进一步，所述反射板下方设有污物收集机构。
进一步，所述污物收集装置包括锥形料斗和连接所述锥形料斗底端的排污 管，所述锥形料斗上端连接所述外筒下端。
进一步，所述过滤层为三级过滤层。
进一步，所述三级过滤层从下到上依次为粗卵石层、细卵石层和石英砂层。
进一步，所述反射板相对水平方向的角度为α，α≦45°。
进一步，所述进水管呈水平设置。
本发明的有益效果是：通过上述方案，将传统的多种处理池单独设置变换 为合并设置，利用进水管往中心筒内注入需要处理的污水，污水下行撞击反射 板，污水从而改变运动方向向外筒运动，污水中的颗粒因重力作用下沉，完成 沉淀工序，污水撞击上外筒后向上运动，经过过滤层后成为净水，并进入排水 槽排出。这种方式相比于传统技术，具有占地面积小、成本低廉的特点;且无 需大量管道，从而杜绝了堵塞现象;且可通过过滤层阻隔浮泥，故杜绝了浮泥 现象;水流通过过滤层时的速率较小，因而过滤阻力小，从而过滤完全，净水 效果好;结构简单，易于制造。
