申请日2014.04.30
公开(公告)日2014.08.06
IPC分类号C02F9/14
摘要
本发明公开了一种流动性生活污水处理装置，包括由多个反应室组成的箱体，设置于箱体内的电机、泵、固液分离池、隔油池、一级生化池、二级生化池、多介质过滤池、沉淀池、清水回水池以及消毒池;所述的电机与泵相电连，泵通过管道与固液分离池相连，固液分离池、隔油池、一级生化池、二级生化池、多介质过滤池、沉淀池、清水回水池以及消毒池依次通过管道相连。本发明最大的优点在于其流动性，将该设备安置于车箱上，由汽车拖至所需的工地直接使用，不需要其它土建设施，平时的维护简单，只需定期清理沉淀池里的污泥即可;设备出现故障后，方便检修与更换。
权利要求书

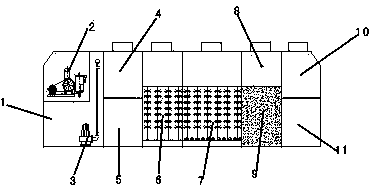

1. 一种流动性生活污水处理装置，其特征在于，包括由多个反应室组成的箱体(1)，设置于箱体(1)内的电机(2)、泵(3)、固液分离池(4)、隔油池(5)、一级生化池(6)、二级生化池(7)、多介质过滤池(8)、沉淀池(9)、清水回水池(10)以及消毒池(11);所述的电机(2)与泵(3)相电连，泵(3)通过管道与固液分离池(4)相连，固液分离池(4)、隔油池(5)、一级生化池(6)、二级生化池(7)、多介质过滤池(8)、沉淀池(9)、清水回水池(10)以及消毒池(11)依次通过管道相连。
2.根据权利要求1所述的流动性生活污水处理装置，其特征在于，所述的箱体(1)为内外表面经过机械除锈处理再采用环氧沥青漆做多层防腐的碳钢箱。
3.根据权利要求1所述的流动性生活污水处理装置，其特征在于，所述的风机(2)与泵(3)设置于同一个反应室内。
4.根据权利要求1所述的流动性生活污水处理装置，其特征在于，所述的固液分离池(4)与隔油池(5)设置于同一个反应室内，并通过隔板隔开。
5.根据权利要求1所述的流动性生活污水处理装置，其特征在于，所述的多介质过滤池(8)与沉淀池(9)设置于同一个反应室内，并通过隔板隔开。
说明书
一种流动性生活污水处理装置
技术领域
本发明属于污水处理设备领域，更具体涉及一种流动性生活污水处理装置。
背景技术
生活污水处理设备是一种模块化的高效污水生物处理设备，是一种以生物膜为净化主体的污水生物处理系统，充分发挥了厌氧生物滤池、接触氧化床等生物膜反应器具有的生物密度大、耐污能力强、动力消耗低、操作运行稳定、维护方便的特点，使得该系统具有很广的应用前景和推广价值。
现有技术存在的不足之处在于：设备埋于地表下，不利于维修，设备出现故障后，不方便检修与更换。
发明内容
本发明的目的是提供一种流动性生活污水处理装置，该装置的流动性强，直接使用，不需要其它土建设施，平时的维护简单，只需定期清理沉淀池里的污泥即可。
本发明所述的一种流动性生活污水处理装置，包括由多个反应室组成的箱体，设置于箱体内的电机、泵、固液分离池、隔油池、一级生化池、二级生化池、多介质过滤池、沉淀池、清水回水池以及消毒池;所述的电机与泵相电连，泵通过管道与固液分离池相连，固液分离池、隔油池、一级生化池、二级生化池、多介质过滤池、沉淀池、清水回水池以及消毒池依次通过管道相连。
进一步改进，所述的箱体为内外表面经过机械除锈处理再采用环氧沥青漆做多层防腐的碳钢箱。
进一步改进，所述的风机与泵设置于同一个反应室内。
进一步改进，所述的固液分离池与隔油池设置于同一个反应室内，并通过隔板隔开。
进一步改进，所述的多介质过滤池与沉淀池设置于同一个反应室内，并通过隔板隔开。
本发明的有益效果在于：
与现有技术相比，本发明最大的优点在于其流动性，将该设备安置于车箱上，由汽车拖至所需的工地直接使用，不需要其它土建设施，平时的维护简单，只需定期清理沉淀池里的污泥即可;设备出现故障后，方便检修与更换。
