申请日2014.04.11
公开(公告)日2014.06.25
IPC分类号B66C23/06; B66C23/82; B66C23/16
摘要
本发明提供一种污水厂潜水搅拌推流设备省力提升装置及提升方法，该装置包括基座，基座上活动安装有立柱，立柱杆上安装有卷扬机，立柱上端固定有导向轮组件，并且在立柱的上端与导向轮轮槽同一直线方向上通过铰接设有吊梁，吊梁前端固定有定滑轮组件，下表面靠近立柱部位固定有定位板，定位板上表面尾端设有绳扣，吊梁杆内侧开有滑槽，带有动滑轮组件的滑板活动装配在滑槽内，滑板一端设有绳扣，第一根吊绳一端与滑板上的绳扣固定，另一端跨过定滑轮垂直向下与吊装物相连，第二根吊绳一端绕过导向轮和动滑轮固定于定位板上的绳扣，另一端与卷扬机连接。本发明具有省力以及可方便地调整吊装物位置的优点。

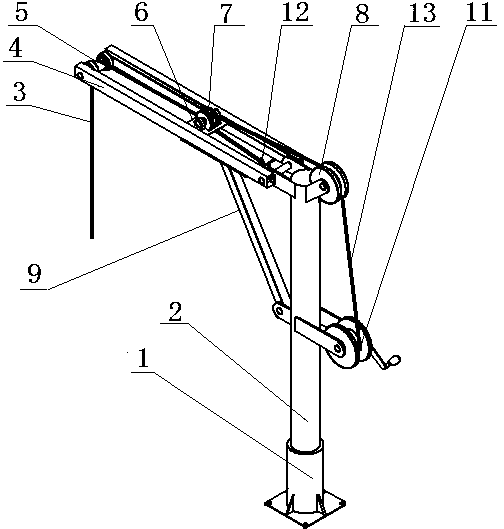

摘要附图
权利要求书
1.一种污水厂潜水搅拌推流设备省力提升装置，包括基座，基座上活动安装有立柱，立柱可在基座内360度自由旋转,立柱杆上安装有卷扬机，立柱上端固定有导向轮组件，并且在立柱的上端与导向轮轮槽同一直线方向上通过铰接设有吊梁，所述吊梁由两根在同一平面上平行且并排的吊梁杆连接组成，吊梁前端固定有定滑轮组件，其特征在于：吊梁下表面靠近立柱部位固定有定位板，定位板上表面尾端设有绳扣，吊梁杆内侧开有滑槽，带有动滑轮组件的滑板活动装配在滑槽内，滑板一端设有绳扣，第一根吊绳一端与滑板上的绳扣固定，另一端跨过定滑轮垂直向下与吊装物相连，第二根吊绳一端绕过导向轮和动滑轮固定于定位板上的绳扣，另一端与卷扬机连接。
2.根据权利要求1所述的潜水搅拌推流设备省力提升装置，其特征在于：所述定位板下表面设有多级定位槽。
3.根据权利要求2所述的潜水搅拌推流设备省力提升装置，其特征在于：该省力提升装置还包括支撑梁，支撑梁一端通过铰接安装在立柱杆上，另一端通过销栓嵌套在定位板的定位槽内。
4.根据权利要求1所述的潜水搅拌推流设备省力提升装置，其特征在于：基座上端还设有用于锁紧立柱的紧定螺丝。
5.一种污水厂潜水搅拌推流设备省力提升方法，其特征在于包括如下步骤：
将第一根吊绳的自由端固定在吊装物上，另一端固定在带有动滑轮的滑板上，以可以自由滑动的滑板作为吊装物的作用体，并用吊梁杆的内侧所开滑槽与滑板配合;
然后将第二根吊绳一端绕过滑板上的动滑轮并固定在定位板上，另一端与卷扬机连接;
通过卷扬机拉动第二根吊绳的一端，使滑板在吊梁杆内侧的滑槽内移动，滑板移动的同时带动第一根吊绳将设备起吊到指定高度，第二根吊绳两边受力相等，且均为所吊物的一半;
最后，通过立柱旋转将吊装物放到指定位置。
6.根据权利要求5所述的潜水搅拌推流设备省力提升方法，其特征在于所述方法还包括：通过在定位板下表面设置多级定位槽，将支撑梁嵌套在定位板的各级定位槽内来调整吊梁起吊高度。
说明书
一种污水厂潜水搅拌推流设备省力提升装置及提升方法
技术领域
本发明涉及水处理设备技术领域，具体涉及一种污水厂潜水搅拌推流设备省力提升装置。
背景技术
污水处理工艺中，厌氧池、曝气池及污泥池等广泛应用潜水搅拌机、潜水推流器，以达到搅拌、推流污水，实现均质、搅拌、推流的工艺要求，可大大提高污水处理效率。在潜水搅拌机和推流器等污水处理设备的安装和检修过程中，常常用到专用的提升安装起吊装置。
中国专利201220335388.7公开了一种悬臂可调的起吊装置，包括膨胀螺丝、支撑座、紧定螺丝、立柱、卸扣、可调长度组件、起重用链条、悬臂、滑轮、卷扬机、销轴、吊索，支撑座通过膨胀螺丝固定在起吊装置支撑面上，立柱插入支撑座上的孔内，并能够在孔中自由转动，一个卸扣枢接在立柱的顶端，而卸扣的另一端与可调长度组件、起重用链条、另一个卸扣依次相互枢接，悬臂的一端通过销轴与立柱枢接，悬臂的另一端与卸扣枢接，卷扬机和滑轮安装在悬臂上，吊索一端与卷扬机相固定，另一端跨过滑轮垂直向下与吊装物相连，通过调整可调长度组件的长度可以调整悬臂的倾斜角度，从而可以很方便地调整起吊物的位置。
包括上述专利在内的国内同类技术多采用定滑轮配合卷扬机进行起吊，由于定滑轮只改变方向，并不省力，所以起吊设备时需要的功率大，若采用手摇卷扬机，则劳动强度更大。
发明内容
针对上述问题，本发明提供一种既省力又可以很方便的调整起吊高度的潜水搅拌推流设备省力提升装置。
本发明解决问题的技术方案是：一种污水厂潜水搅拌推流设备省力提升装置，包括基座，基座上活动安装有立柱，立柱可在基座内360度自由旋转,立柱杆上安装有卷扬机，立柱上端固定有导向轮组件，并且在立柱的上端与导向轮轮槽同一直线方向上通过铰接设有吊梁，所述吊梁由两根在同一平面上平行且并排的吊梁杆连接组成，吊梁前端固定有定滑轮组件，吊梁下表面靠近立柱部位固定有定位板，定位板上表面尾端设有绳扣，吊梁杆内侧开有滑槽，带有动滑轮组件的滑板活动装配在滑槽内，滑板一端设有绳扣，第一根吊绳一端与滑板上的绳扣固定，另一端跨过定滑轮垂直向下与吊装物相连，第二根吊绳一端绕过导向轮和动滑轮固定于定位板上的绳扣，另一端与卷扬机连接。
上述技术方案中，所述定位板下表面设有多级定位槽，该省力提升装置还设有支撑梁，支撑梁一端通过铰接安装在立柱杆上，另一端通过销栓嵌套在定位板的定位槽内。通过支撑梁上销栓和各级定位槽的配合，实现吊梁高度的变化，从而调整装置的起吊高度。
为方便定位，基座上端还设有用于锁紧立柱的紧定螺丝。
相应的，本发明还提供该潜水搅拌推流设备省力提升方法如下：
将第一根吊绳的自由端固定在吊装物上，另一端固定在带有动滑轮的滑板上，以可以自由滑动的滑板作为吊装物的作用体，并用吊梁杆的内侧所开滑槽与滑板配合;
然后将第二根吊绳一端绕过滑板上的动滑轮并固定在定位板上，另一端与卷扬机连接;
通过卷扬机拉动第二根吊绳的一端，使滑板在吊梁杆内侧的滑槽内移动，第二根吊绳两边受力相等，且均为所吊物的一半，故卷扬机只需承受吊装物一半的重量，而另一半的重量则由第二根吊绳的另一端所固定的定位板所承受;
滑板移动的同时带动第一根吊绳将设备起吊到指定高度，最后通过立柱旋转将吊装物放到指定位置。
上述提升方法还包括：通过在定位板下表面设置多级定位槽，将支撑梁嵌套在定位板的各级定位槽内来调整吊梁起吊高度。
当需要起吊设备时，本发明的省力提升装置的工作过程为：首先调整支撑梁在定位槽中的位置，选择合适的起吊高度，然后通过卷扬机拉动第二根吊绳使动滑轮带动滑板在吊梁杆内侧的滑槽内移动，并随之带动第一根吊绳将设备吊到指定高度，最后通过立柱旋转将吊装物放到指定位置。
本发明的有益效果是：由于设计了带有动滑轮组件的滑板在滑槽内移动，使得在提升吊装物的时候工作力减轻了50%。并且通过支撑梁上销栓和吊梁上各级定位槽的配合，可以调整吊梁的倾斜角度，从而可以很方便地调整吊装物的位置。
