申请日2014.04.10
公开(公告)日2014.07.16
IPC分类号B01F7/18; C02F1/00
摘要
一种水处理反应器的进水方法属于水处理设备领域，具体涉及一种适用于在进水流量不稳定的情况下，如何有效的保证反应设备的稳定进水。首先利用设计的水箱，根据进水要求来确定水箱各个区域大小;之后通过蠕动泵按照一定比例分别将储水区和储药区的水和药打入进水区;接着根据需要调节搅拌棒的长度并用螺丝将两节搅拌棒固定后开始搅拌;再然后打开反应器的进水阀门，用蠕动泵将进水区的药水打到反应器中，待反应器的水面到达溢流口后，接上水管流回到进水区;最后将通过处理后的出水排到管网中。

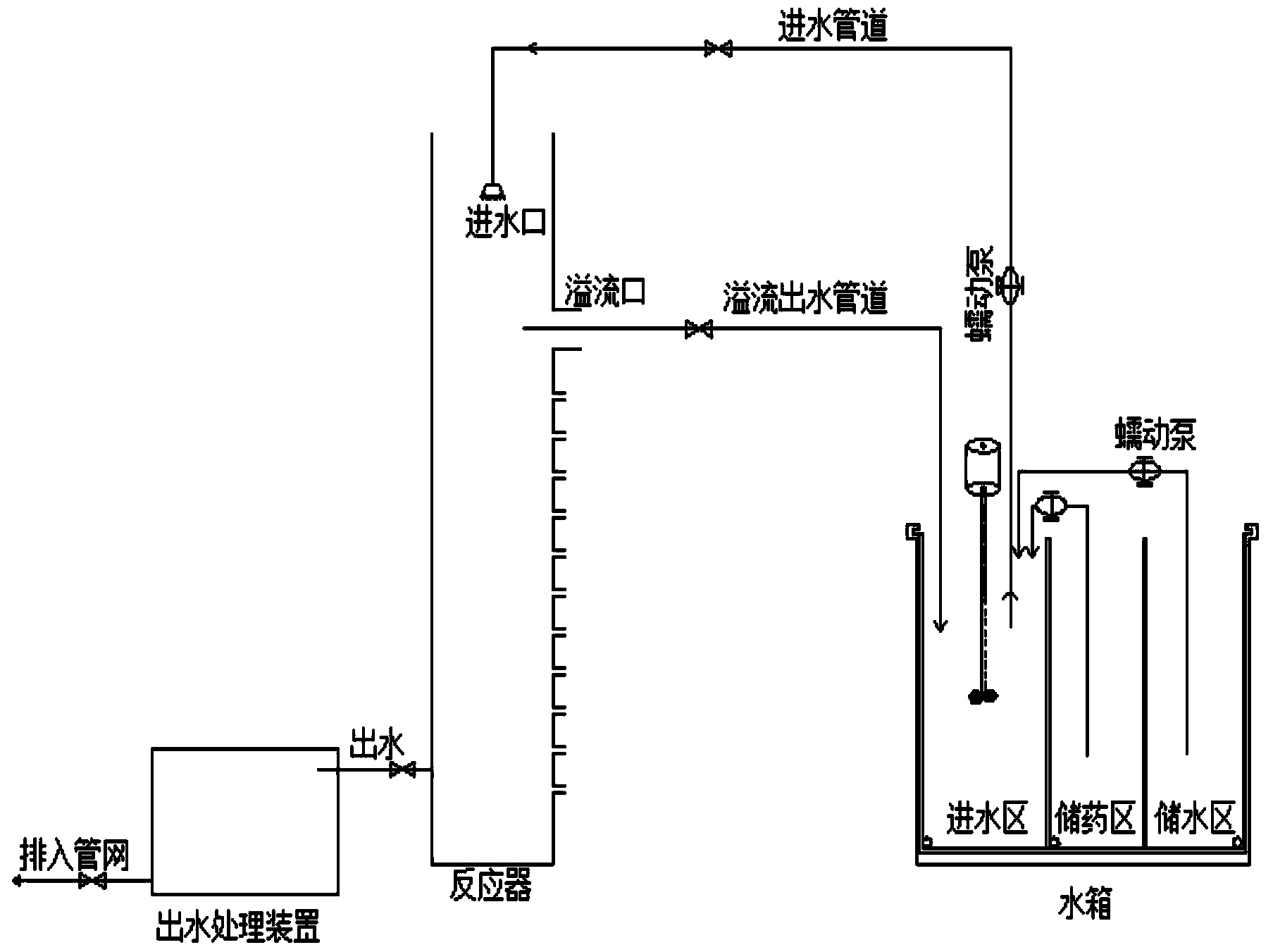

摘要附图
权利要求书
1.一种水处理反应器的进水方法，其特征在于：装置包括一个水箱、蠕动泵、搅拌器、有溢流口的反应器、溢流出水管道、出水处理装置;其中，水箱分为储水区、储药区、进水区;将储水区中的水和储药区中的药通过蠕动泵打到进水区;然后打开进水区中的搅拌器将药水混合均匀后再通过蠕动泵打入进水管道然后到达反应器;当进水的水面达到反应器的溢流口后通过溢流出水管道将溢流出的水排入水箱的进水区中;反应器出水经过处理后排入城市排水管网。
2.根据权利要求1所述的一种水处理反应器的进水方法，其特征在于：利用改变水箱中间隔板的位置来将水箱分为储水区、储药区、进水区。
3.根据权利要求1所述的一种水处理反应器的进水方法，其特征在于：
水箱上方设置封口槽，用来插入封口板。这样可以隔绝空气与水来满足对溶解氧有要求的进水。
4.根据权利要求1所述的一种水处理反应器的进水方法，其特征在于：
水箱下部设置排水口。
5.根据权利要求1所述的一种水处理反应器的进水方法，其特征在于：
所述搅拌器的搅拌桨片上设置对称的孔洞。
6.根据权利要求1所述的一种水处理反应器的进水方法，其特征在于：
所述搅拌器的搅拌杆分为两节，与电机连接的那一节上设置一系列的螺纹孔，下面的一节为可以套入上一节杆的空心杆，杆上设置了与上一节杆上螺纹孔相对应的孔洞，利用这些配套的螺纹孔洞通过螺丝将两节搅拌杆固定。
说明书
一种水处理反应器的进水方法
技术领域
本发明属于水处理设备领域，具体涉及一种适用于在进水流量不稳定的 情况下，如何有效的保证反应设备的稳定进水。
背景技术
目前随着水资源这个社会问题日益得到重视的今天，有更多的学者投入到 水处理的研究当中。在进行研究的过程中，相关人员往往需要开设反应器来 进行相关问题的探索。但根据资料显示，目前由于各个流程方法的不完善， 很多高校和科研单位在研究的过程中往往存在着大量的水资源、动力资源的 浪费，从而导致研究成本的不断提高，造成了很坏的负面影响。
在水处理研究过程中许多实验条件都需要稳定进水，但是由于城市管网水 压不稳定，造成进水流量无法稳定，从而影响到最后实验结果的得出。目前 常见的进水设备和流程方法较为单一，不能保证稳定进水。在这样的条件下 必然会对实验成果的得出产生非常巨大的影响。同时，由于各个课题的进水 条件不一样，导致需要不断更换进水设备，这无疑会造成设备浪费。再者为 了保证均匀进水，绝大多数反应装置会设置溢流口，将多余进水直接排出到 城市排水管网内，这样又加大了城市污水处理负荷，也产生了水资源和药品 的浪费，这些都有悖于国家和社会提倡节俭用水、节约动力消耗的政策。
发明内容
本发明要解决的技术问题是提供一种在城市市政管网水压不能稳定的情 况下，如何利用一种水处理反应器的进水方法来稳定实验进水，同时避免因 此造成的水资源、设备资源、动力资源的浪费。
为解决上述技术问题，本发明采用的技术方法如下：
1.一种水处理反应器的进水方法，其特征在于：装置包括一个水箱、蠕动 泵、搅拌器、有溢流口的反应器、溢流出水管道、出水处理装置;其中，水 箱分为储水区、储药区、进水区;将储水区中的水和储药区中的药通过蠕动 泵打到进水区;然后打开进水区中的搅拌器将药水混合均匀后再通过蠕动泵 打入进水管道然后到达反应器;当进水的水面达到反应器的溢流口后通过溢 流出水管道将溢流出的水排入水箱的进水区中;反应器出水经过处理后排入 城市排水管网。
进一步，利用改变水箱中间隔板的位置来将水箱分为储水区、储药区、 进水区。
进一步，水箱上方设置封口槽，用来插入封口板。这样可以隔绝空气与 水来满足对溶解氧有要求的进水，
进一步，水箱下部设置排水口。
进一步，所述搅拌器的搅拌桨片上设置对称的孔洞。
进一步，所述搅拌器的搅拌杆分为两节，与电机连接的那一节上设置一 系列的螺纹孔，下面的一节为可以套入上一节杆的空心杆，杆上设置了与上 一节杆上螺纹孔相对应的孔洞，利用这些配套的螺纹孔洞通过螺丝将两节搅 拌杆固定。
其中，水箱为分隔水箱，内壁四周设置凹形槽，利用改变中间隔板的位置 来将水箱分为储水区、储药区、进水区使实验反应装置更加简化，节省实验 室空间，同时也可以改变隔板位置来满足各个区域的大小要求，水箱上方设 置封口槽，用来插入封口板，这样可以隔绝空气与水来满足对溶解氧有要求 的进水，水箱下部设置排水口，可以方便水箱的水排空。
其中，搅拌装置的搅拌桨片上设置对称的孔洞，这样可以更加均匀的将药 品和水混合，保证进水药品浓度的稳定。搅拌杆分为两节，与电机连接的那 一节上设置一系列的螺纹孔，下面的一节为可以套入上一节杆的空心杆，杆 上设置了与上一节杆上螺纹孔相对应的孔洞，这样就可以利用这些配套的螺 纹孔洞通过螺丝将两节杆固定，从而可以简便的调节搅拌杆的长度来适应各 种不同的实验要求。
其中，加大反应器进水溢流口的面积并且接一根长管，这样一方面可以保 证更加均匀的进水，另一方面溢流出来的水由长管直接排入水箱进水区来实 现药品和水的节约利用，杜绝了浪费现象也避免了含高浓度药品的污水直接 排入城市排水管网中，加大城市管网负担。
本发明设置的实验室装置，可变动性大，实用性强，大小调节方便，可满 足各种实验室需配药进水的要求，同时将进水口溢流出的水从新排到进水口， 这样大大节约了实验室用药量和用水量，更够为实验室节约更多运行成本， 也为节约水资源上尽上了一份力。
