申请日2014.11.11
公开(公告)日2015.04.15
IPC分类号B63J4/00
摘要
本实用新型公开了一种船用污水储存柜，包括若干个箱体，所述箱体顶部的中间安装有排气接口，所述箱体前侧的上部和中部设有污水接口，所述箱体前侧的下部设有蝶阀，所述箱体前侧并排安装有粉碎输送泵，所述粉碎输送泵一侧设有粉碎输送管，所述蝶阀通过管道连接所述粉碎输送管，相邻的两两所述箱体前侧通过连接管连通，所述粉碎输送泵上端设有通岸接口，所述箱体顶部的前后两侧设有吊环，所述箱体顶部的四个角上分部设有顶端链接块，所述箱体底部设有底端链接块。本实用新型用于各类船舶上，储存原污水或经污水处理装置处理过的固体残渣，并具有冲洗、粉碎和将残渣排出船舷外的功能，既环保又实用，经济效益高。
权利要求书

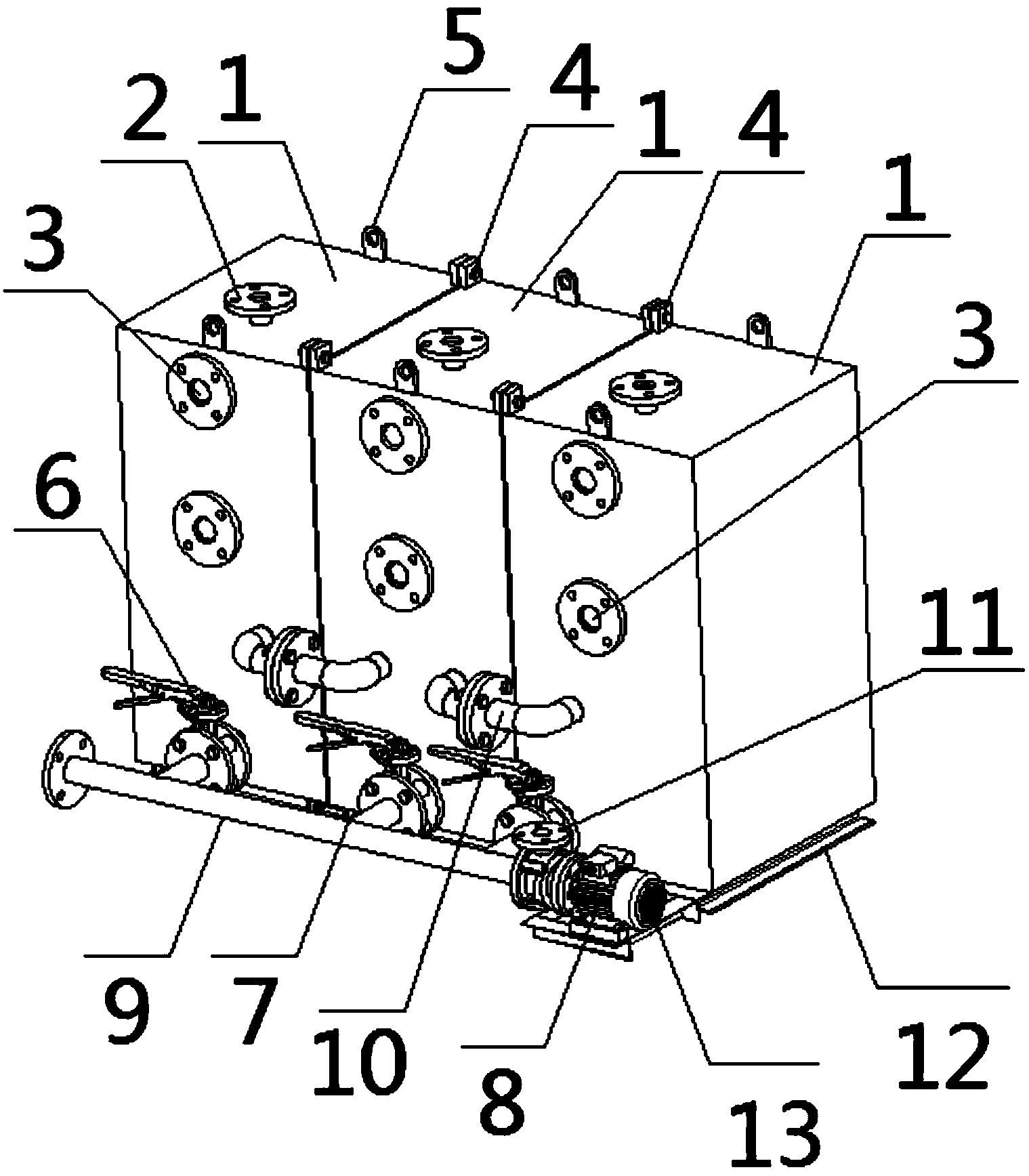

1.一种船用污水储存柜，包括若干个箱体(1)，其特征在于： 所述箱体(1)顶部的中间安装有排气接口(2)，所述箱体(1)前 侧的上部和中部设有污水接口(3)，所述箱体(1)前侧的下部设 有蝶阀(6)，所述箱体(1)前侧并排安装有粉碎输送泵(8)，所 述粉碎输送泵(8)一侧设有粉碎输送管(9)，所述蝶阀(6)通过 管道连接所述粉碎输送管(9)，相邻的两两所述箱体(1)前侧通 过连接管(10)连通，所述粉碎输送泵(8)上端设有通岸接口(11)。
2.根据权利要求1所述的船用污水储存柜，其特征在于：所 述箱体(1)顶部的前后两侧设有吊环(5)，所述箱体(1)顶部的 四个角上分部设有顶端链接块(4)，所述箱体(1)底部设有底端 链接块(7)。
3.根据权利要求1或2所述的船用污水储存柜，其特征在于： 所述箱体(1)放置在箱体底座(12)上，所述粉碎输送泵(8)放 置在粉碎输送泵底座(13)上。
4.根据权利要求3所述的船用污水储存柜，其特征在于：所 述排气接口(2)、所述污水接口(3)和所述通岸接口(11)均包 括法兰和钢管。
5.根据权利要求4所述的船用污水储存柜，其特征在于：所 述箱体(1)为三个、四个或五个。
说明书
一种船用污水储存柜
技术领域
本实用新型涉及一种储存柜，具体涉及一种船用污水储存柜。
背景技术
由于船长期航行于海上，没有经过很好处理的污水不能直接排 向大海，船的污水处理一直是一个渴望解决但始终没能很好解决的 难题，由于船自身的特点，无法在船上直接配置污水处理及排放系 统，因此污水如何存放就成了一个大问题。
实用新型内容
为解决上述问题，本实用新型的目的是提供一种船用污水储存 柜，储存原污水或经污水处理装置处理过的固体残渣，并具有冲洗、 粉碎和将残渣排出船舷外的功能。
为实现上述技术目的，达到上述技术效果，本实用新型通过以 下技术方案实现：
一种船用污水储存柜，包括若干个箱体，所述箱体顶部的中间 安装有排气接口，所述箱体前侧的上部和中部设有污水接口，所述 箱体前侧的下部设有蝶阀，所述箱体前侧并排安装有粉碎输送泵， 所述粉碎输送泵一侧设有粉碎输送管，所述蝶阀通过管道连接所述 粉碎输送管，相邻的两两所述箱体前侧通过连接管连通，所述粉碎 输送泵上端设有通岸接口。
进一步的，所述箱体顶部的前后两侧设有吊环，所述箱体顶部 的四个角上分部设有顶端链接块，所述箱体底部设有底端链接块。
进一步的，所述箱体放置在箱体底座上，所述粉碎输送泵放置 在粉碎输送泵底座上。
进一步的，所述排气接口、所述污水接口和所述通岸接口均包 括法兰和钢管。
进一步的，所述箱体为三个、四个或五个。
本实用新型的有益效果是：
本实用新型用于各类船舶上，储存原污水或经污水处理装置处 理过的固体残渣，并具有冲洗、粉碎和将残渣排出船舷外的功能， 原污水或经污水处理装置处理过的固体残渣经污水接口管进入储 存柜，污水或残渣积聚到一定液位时，可将污水或污泥通过通岸接 口送到岸上接收设施，或者在非防污管制区域直接排出，既环保又 实用，经济效益高。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了 解本实用新型的技术手段，并可依照说明书的内容予以实施，以下 以本实用新型的较佳实施例并配合附图详细说明如后。本实用新型 的具体实施方式由以下实施例及其附图详细给出。
