申请日2014.11.11
公开(公告)日2015.04.22
IPC分类号C02F9/04; C02F9/02
摘要
一种含油污水组合处理装置，涉及一种污水处理装置，包括污水储存池、调节池、高效除油罐、除油池、第一中间水池、一级气浮机，浮渣储存池、浮渣沉降槽、污泥脱水机、第二中间水池、二级气浮机、第三中间水池、核桃壳过滤器、出水池;上述设备、设施依次相连如下：污水储存池与调节池相连通，并与高效除油罐、第一中间水池、一级气浮机相连通;第二中间水池与二级气浮机、第三中间水池、核桃壳过滤器、出水池相连通。本实用新型污水处理能力能达到250m3/d，主要废水污染物石油类≤5000mg/L，CODCr≤3000mg/L，基本能将含油污水中的污染全部去除。
权利要求书
1.一种含油污水组合处理装置，其特征在于，所述装置包括污水储存池、调节池、高效除油罐、除油池、第一中间水池、一级气浮机，浮渣储存池、浮渣沉降槽、污泥脱水机、第二中间水池、二级气浮机、第三中间水池、核桃壳过滤器、出水池;上述设备、设施依次相连如下：污水储存池与调节池相连通，并与高效除油罐、第一中间水池、一级气浮机相连通;第二中间水池与二级气浮机、第三中间水池、核桃壳过滤器、出水池相连通。
2.根据权利要求1所述的一种含油污水组合处理装置，其特征在于，所述高效除油罐并与储油池相连通。
3.根据权利要求1所述的一种含油污水组合处理装置，其特征在于，所述一级气浮机并与浮渣储存池、浮渣沉降槽、污泥脱水机相连通。
说明书
一种含油污水的组合处理装置
技术领域
本实用新型涉及一种污水处理装置，特别是涉及一种含油污水组合处理装置。
背景技术
工业生产中会产生很多的废水，包括生活污水、地面冲洗废水、洗罐废水和罐区初期雨水等。这些污水中含有的污染物质有石油类、重铬酸钾(CODCr)和悬浮物等。
这些油水混合物若直接排放，将对环境造成极大的破坏。
油在水中一般以三种形式存在，分别为：浮上油——指油粒粒径大于50um，静止一段时间能自行上浮的油;分散油——指油粒粒径较小为10～50um，分散于水中，经较长时间静置能上浮的油;乳化油——指油粒粒径更小为10um以下，静置不会上浮的油，一般是因使用表面活性剂或机械作用使油乳化所形成稳定的分散体系，含油污水的油主要以浮上油和分散油的形式存在，污水呈乳浊状。
发明内容
本实用新型的目的在于提供一种含油污组合处理装置，该装置针对含油污水的油主要以浮上油和分散油形式存在的特点，组成以物化处理的工艺组合装置，可将含油污水中的污染全部去除。
本实用新型的目的是通过以下技术方案实现的：

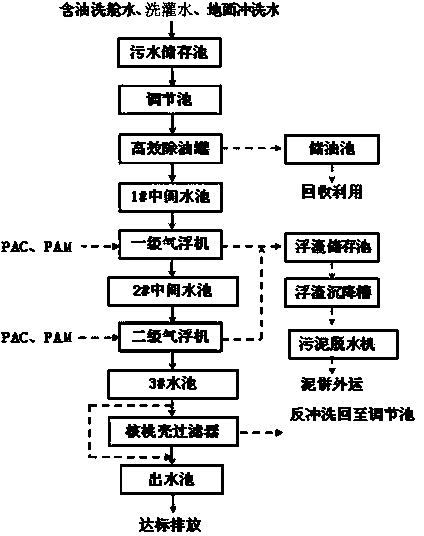

一种含油污水组合处理装置，其所述装置包括污水储存池、调节池、高效除油罐、除油池、第一中间水池、一级气浮机，浮渣储存池、浮渣沉降槽、污泥脱水机、第二中间水池、二级气浮机、第三中间水池、核桃壳过滤器、出水池;上述设备、设施依次相连如下：污水储存池与调节池相连通，并与高效除油罐、第一中间水池、一级气浮机相连通;第二中间水池与二级气浮机、第三中间水池、核桃壳过滤器、出水池相连通。
所述的一种含油污水组合处理装置，所述高效除油罐并与储油池相连通。
所述的一种含油污水组合处理装置，所述一级气浮机并与浮渣储存池、浮渣沉降槽、污泥脱水机相连通。
本实用新型的优点与效果是：
本实用新型针对含油污水的油主要以浮上油和分散油的形式存在的特点，采取物化处理，污水处理能力达到250m3/d，主要废水污染物石油类≤5000mg/L，CODCr≤3000mg/L。可将含油污水中的污染全部去除。
